Utilizar un interruptor de la placa de presión DIY para automatizar su casa embrujada (7 / 9 paso)

Paso 7: Use el interruptor de la placa de presión como un interruptor auxiliar para DC electrónica

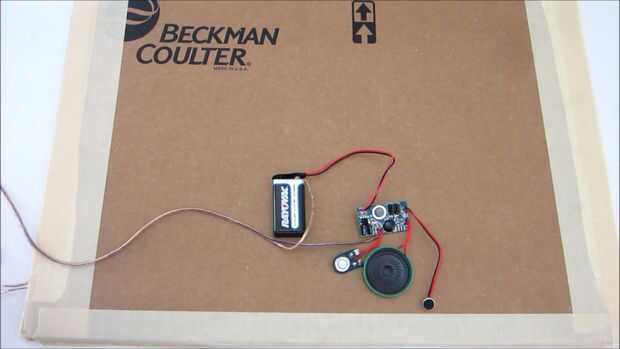

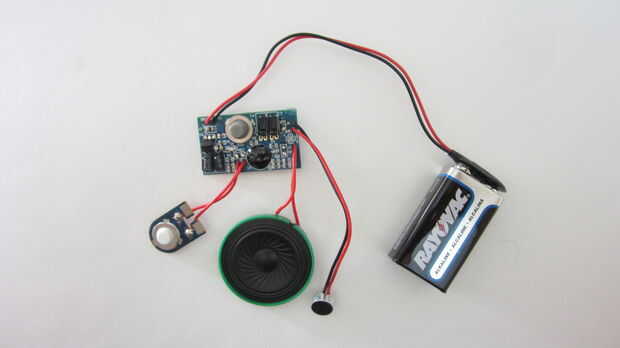

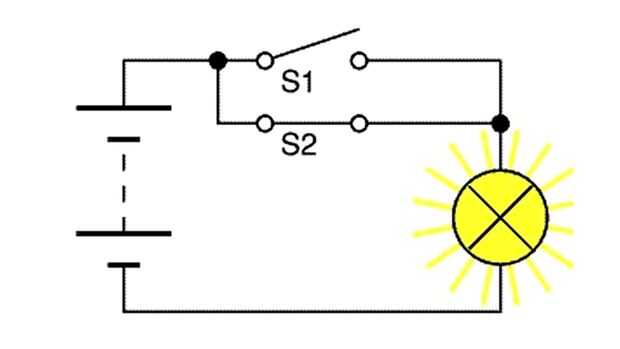

También puede utilizar el interruptor de la placa de presión para activar la función en pequeña electrónica de DC. Por cableado del interruptor de la placa de presión en paralelo con un interruptor momentáneo existente, se puede utilizar para activar esa función al igual que el botón original. Como ejemplo, voy a estar usando un pequeño módulo de sonido para reproducir efectos de sonido cuando es pisar la placa de presión.

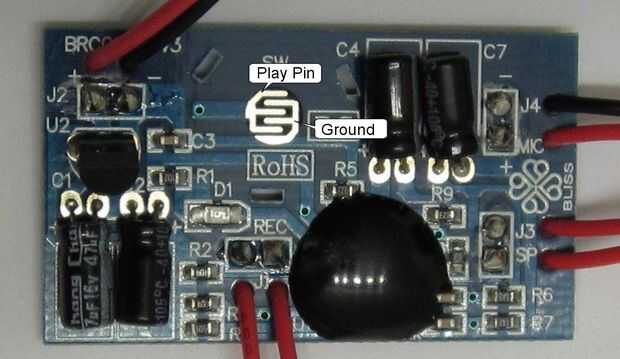

Empezar por retirar la carcasa de su dispositivo electrónico. Busque el botón para la función que desee activar. En este caso es el botón de reproducción. Encontrar un buen lugar en ambos lados del botón para conectar los cables de la placa de presión. En la mayoría de los casos, un lado del botón se conectarse al microchip y el otro lado se conectará a tierra o la tensión de alimentación positiva. En mi circuito había un agujero abierto en un lado del botón así que conecté un cable allí. Al otro lado del botón fue conectado a tierra por lo que el segundo cable conectado al borne negativo de la batería.

Después de realizar estas conexiones, cualquier momento que pisó el plato de presión, el módulo de sonido reproducirá tus efectos de sonido.
