Paso 3: Conecte el ratón el jack de la guitarra
Inserte el alambre expuesto a través de uno de los contactos de soldadura en el PCB que identificó en el paso anterior y luego lo soldadura en su lugar, tratando de usar como soldadura poco como sea posible mientras que todavía recibe un sólido conjunto. Coloca la pistola de soldar contra el alambre de cobre expuesta en un lado de la PCB y celebré la soldadura contra el alambre en el otro lado. Cuanto la soldadura fundida, fue dibujado rápidamente hacia la fuente del calor y forma un pequeño abultamiento a cada lado de la PCB.
Repita este proceso con otro trozo de alambre primario (no el otro extremo de la misma pieza) y el segundo contacto de la soldadura. Usé diferentes colores de hilo para ayudar a mantener las cosas claras visualmente.

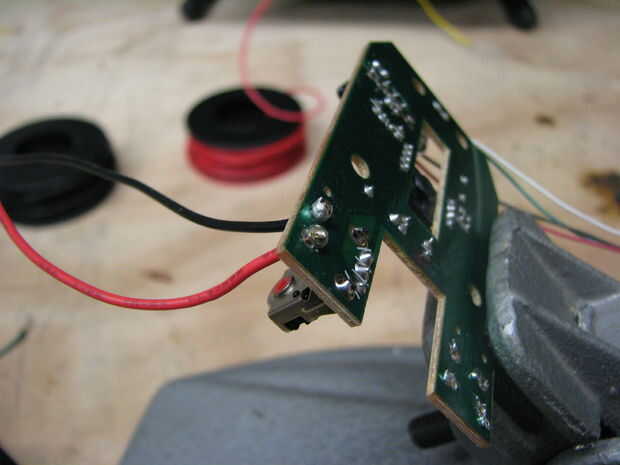

La primera foto de arriba muestra lo que parecía mi PCB del ratón después de este paso. Mi juntas de soldadura no son perfectas, pero son seguras y no tocándose entre sí. Como se puede ver, utilicé diferentes colores de hilo para ayudar a mantener las cosas claras visualmente.
A continuación se tira una pequeña sección del aislante desde el otro extremo de cada uno de estos cables y soldarlos a los contactos en el enchufe de la guitarra. Para mis propósitos, conecté el botón izquierdo del ratón a los contactos de una guitarra jack y el botón derecho del ratón a los contactos de un segundo gato.
Nota: Si desea utilizarlo como un interruptor de push-to-talk para el juego, sugiero utilizar el botón central de ratón, ya que generalmente no se usa y puede ser fácilmente mapeado en Teamspeak y Ventrillo.

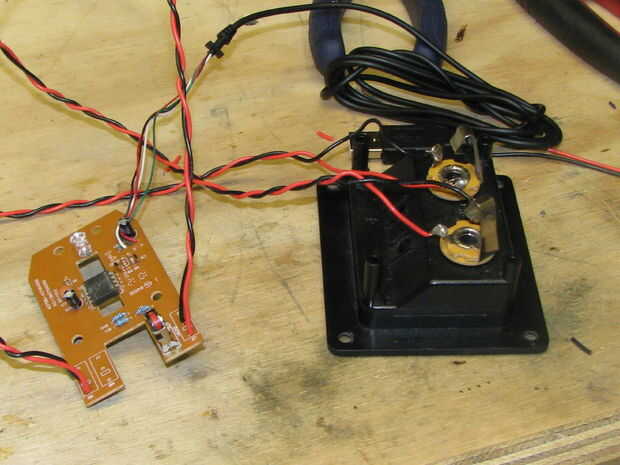

La segunda imagen muestra lo que parecía el montaje final.
