Paso 4: Hacer una toma de corriente activada por movimiento

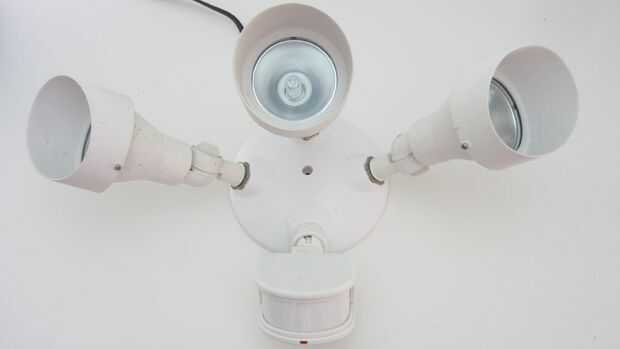

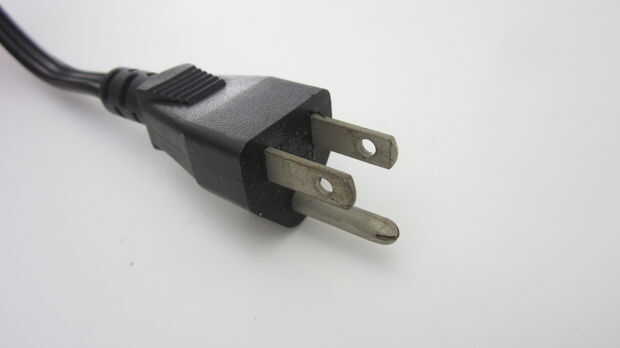

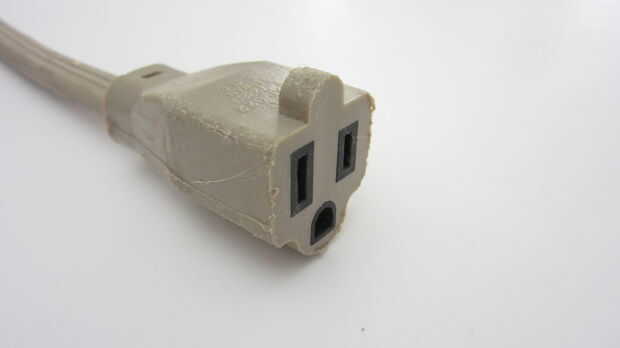

Si usted quiere controlar dispositivos de la CA con un sensor de movimiento, puede ser más fácil de modificar sólo un sensor de movimiento que ya está diseñado para trabajar con dispositivos de la CA. Un buen ejemplo de esto es luces de seguridad activado por movimiento. Tenía una vieja Zenith brezo activada por movimiento luz que pude convertir en un tomacorriente de CA de movimiento-activado. Para hacer esto, usted también necesitará un cable de alimentación de tres clavijas con un extremo macho y un cable de alimentación de tres clavijas con un extremo hembra aislados cuatro ataduras en los conectores.

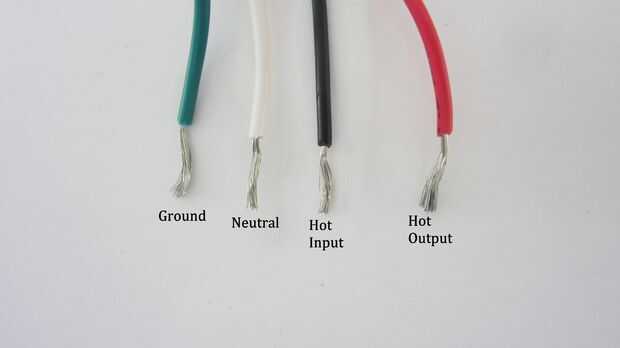

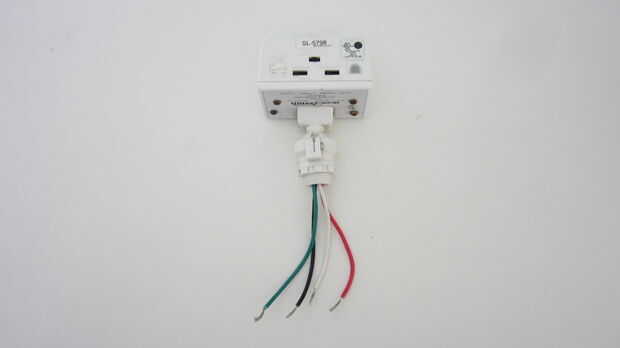

Empezar por identificar los cables que están conectados a la unidad de sensor de movimiento. En este caso, el cable verde es tierra. El cable blanco era neutral. El cable negro es la entrada caliente el sensor y el cable rojo es la salida caliente del sensor. Este código de color puede variar dependiendo de donde usted vive.

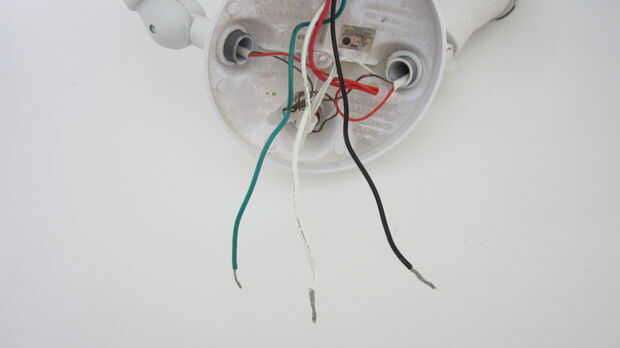

Luego necesitas separar el sensor de movimiento de las luces adjuntadas. Empiece por desconectar los cables. Probablemente usted necesitará cortar los cables en los conectores. Retire el montaje del sensor de movimiento, extrayendo de la placa de montaje.

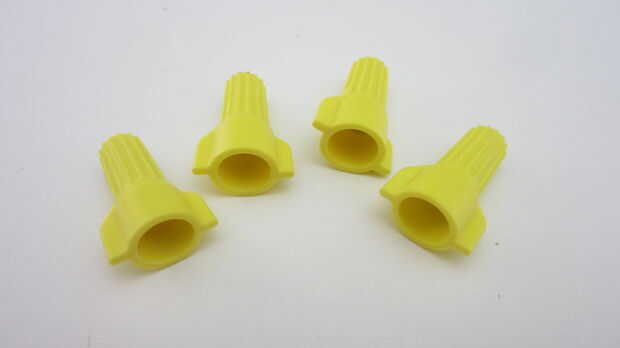

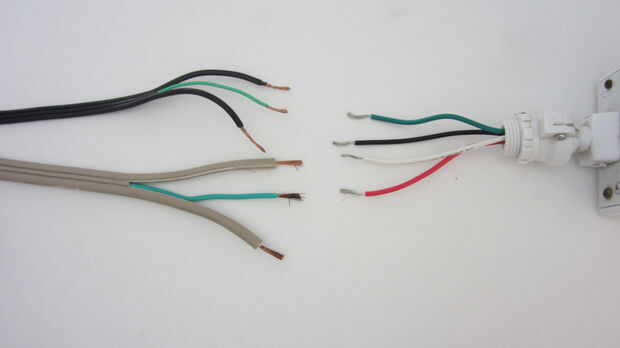

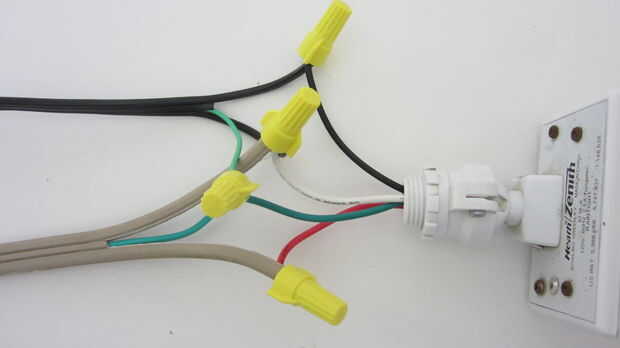

Ahora usted necesita conectar los cables desde el sensor de movimiento a los cables apropiados en los dos cables. Comenzar cortando los cables de alimentación y separación de cada uno de sus cables internos. Luego tira el aislante de los extremos de cada uno de los cables. Al conectar los cables, deben hacerse todas las conexiones con conectores de alambre aislado de la rosca. Comience por conectar todos los cables verdes y cualquier cable pelado juntos. A continuación, conecte un cable desde el cable de poder masculino y un cable desde el cable de alimentación hembra para el cable blanco en el sensor de movimiento. Luego conecte el tercer cable del cable macho para el cable negro en el sensor de movimiento. Por último, conecte el cable tercera desde el cable hembra para el cable rojo del sensor de movimiento.

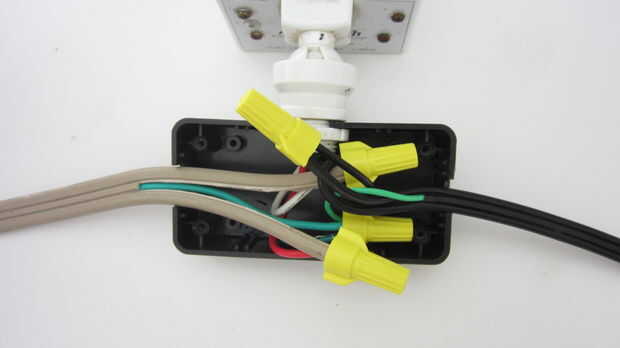

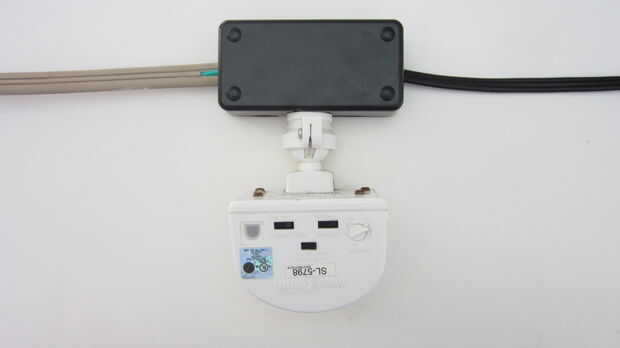

Como una precaución extra, había incluido todas las conexiones en una carcasa de plástico aislada. Ahora tienes una toma de corriente que puede ser activada por un sensor de movimiento. Sólo Conecte el cable de poder masculino en un tomacorriente de pared y enchufe el aparato en el cable de poder femenino. El sensor de movimiento debe ser capaces de energía los aparatos que se clasifican tan altos como las luces originales. En mi caso, el original luces donde tres focos de halógeno de 100 vatios. Por lo que debe ser capaz de conducir circuitos de hasta 300 vatios.
