UVIL: Contraluz luz negra luz nocturna (o piloto SteamPunk) (3 / 5 paso)

Paso 3: Grabar el tablero superior / diseño el tablero inferior

Usted tendrá que decidir:

1.) cuántos UV LED para utilizar
Donde lugar el LED 2.)
3.) como fuente de alimentación para el LED

Tomé una pequeña célula tipo moneda de 1 linterna y reemplazar el LED blanco con un LED UV. Esto me permitió brillar detrás de la Junta para ver cómo sería diferentes colocaciones. Doblez sobre los LEDs (en lugar de tenerlos a 90 grados a la Junta) da cobertura más.

Una vez que usted ha decidido dónde colocar el LED necesita decidir dónde colocar la batería (o cables). Usted puede conseguir los titulares de célula tipo moneda del montaje del PWB - corte una pieza de contacto con la batería y lámpara vieja, lo había doblado y remachados a la Junta para un contacto. El otro contacto es simplemente un cojín grande en el tablero.

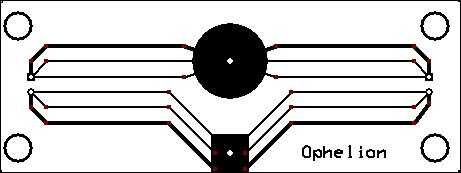

Si usted se pregunta por qué hay tantos rastros paralelos en la mía, es porque quería ver cuanto saldría rastros de diferentes anchos de la etch.
