Paso 1: Las piezas 3D
Te recomiendo imprimirlos en ABS o algo semejantemente fuerte y durable. Imprimí en ABS con un relleno de alrededor del 50% y una malla rectangular, pero creo que sería mejor impresión con relleno un poco más. No aumentará el peso mucho (todas las piezas impresas son bastante liviano) y podría aumentar un poco la fuerza.
Dentro del archivo DIY_files.zip encontrarás:
* Los archivos de SolidWorks orignal
* Archivos STL listos imprimir
* Hace de todos los archivos 3D para tener una idea de lo que parecen – tenga en cuenta que se prestan a diferentes escalas.
Para el kit básico, tendrá las siguientes partes:

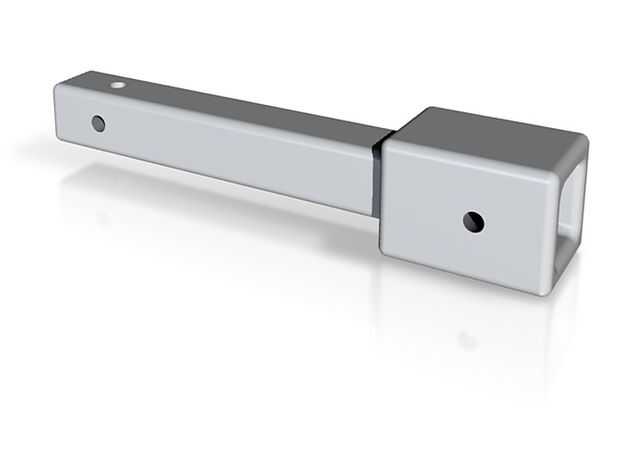

4 x motor_mount – la parte que sostiene el motor

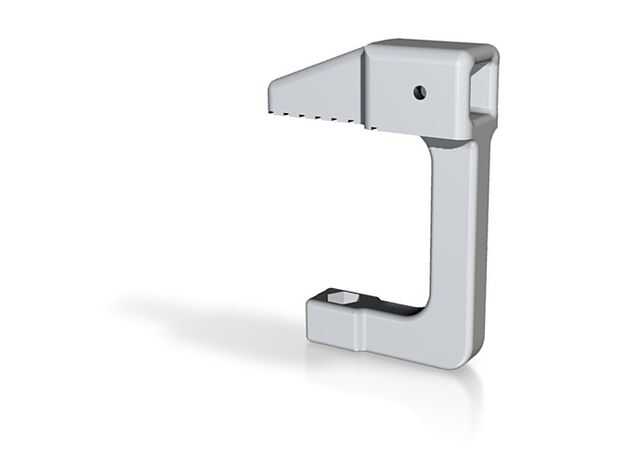

4 x clamp.stl – el cuerpo principal de la abrazadera

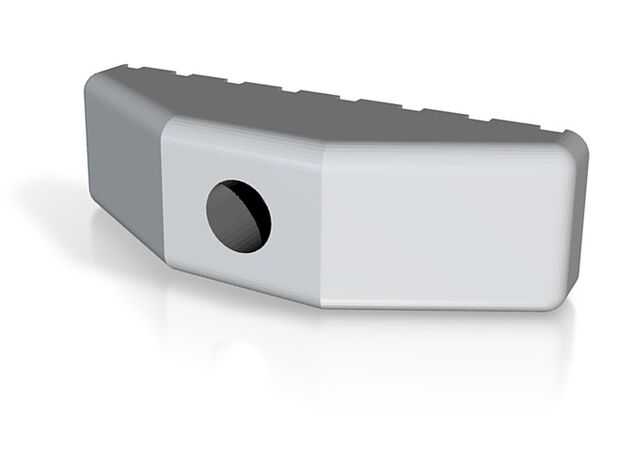

4 x clamp_bar.stl – el pequeño bloque que forma el otro extremo de la abrazadera

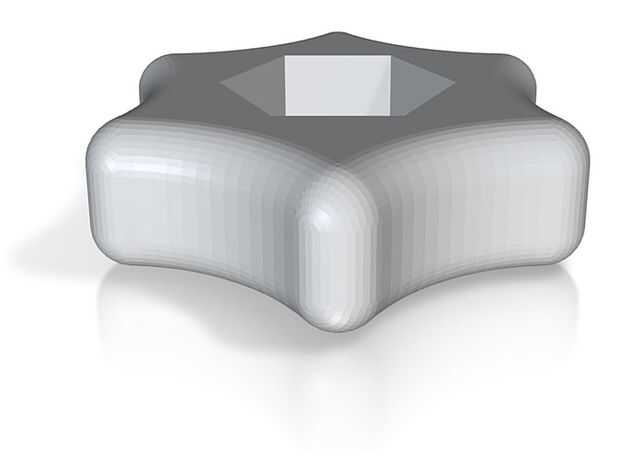

4 x bolt_handle.stl – un

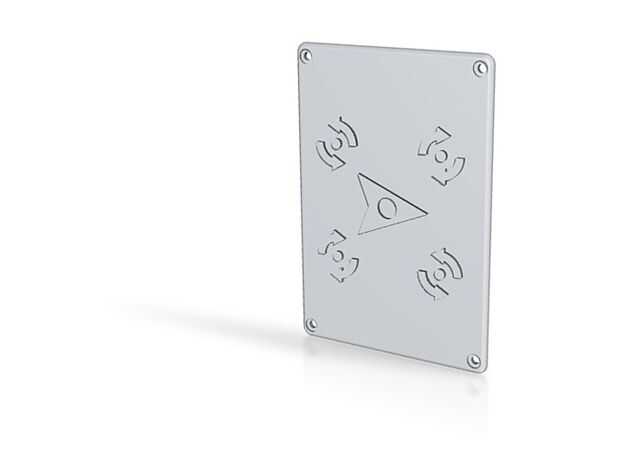

1 x box_top.stl

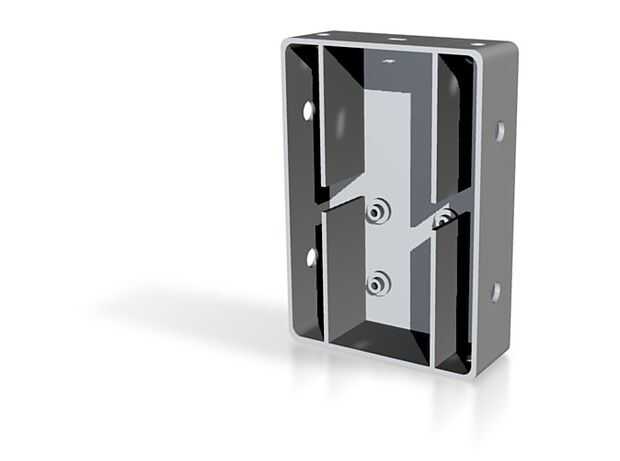

1 x box_bottom.stl
Opcionalmente también puede imprimir el archivo extender.stl 4 veces. Esta extensión puede utilizarse para crear un poco de espacio adicional entre hélices para impedirles golpeando unos a otros. He utilizado en el kit que ves en las fotos así.
Continuar con el siguiente paso para los tuercas, pernos y arandelas necesitadas.
