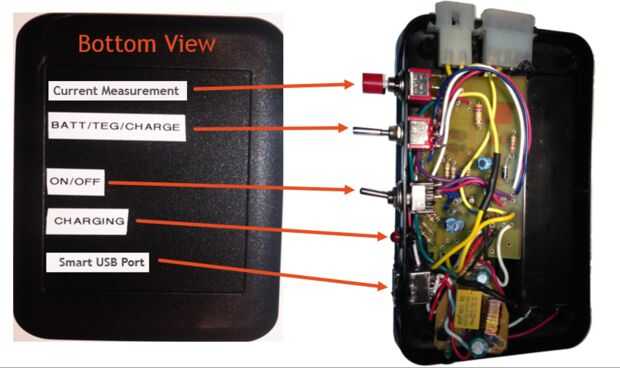

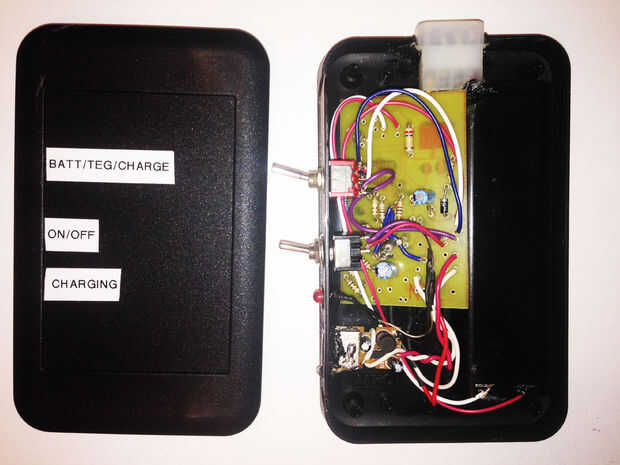

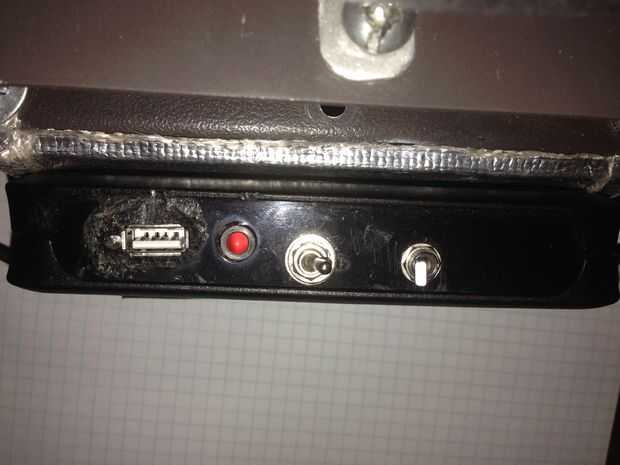

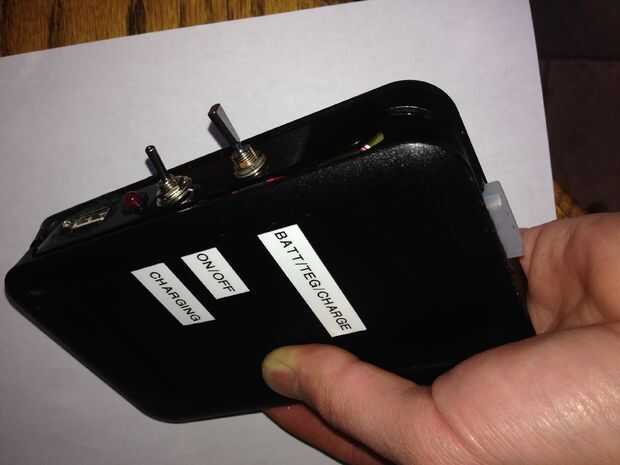

Paso 3: La estación de carga

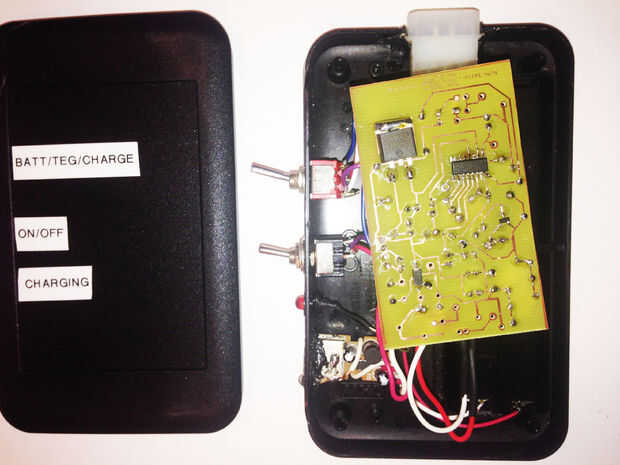

Las carga estación consta de 4 baterías NI-MH, carga controlador circuito, todo en un recinto plástico del OKW. El circuito controlador de carga consiste en un IC de Maxim DS2715 y sus componentes circundantes. La hoja de datos está en este link Maxim DS2715 hoja de datos, utiliza el circuito típico de aplicación lineal por Maxim y añadido/trucar el circuito para satisfacer mis necesidades. Usé divisores del voltaje para hacer mediciones sobre el circuito para reducir la tensión y la corriente que va en el Arduino.

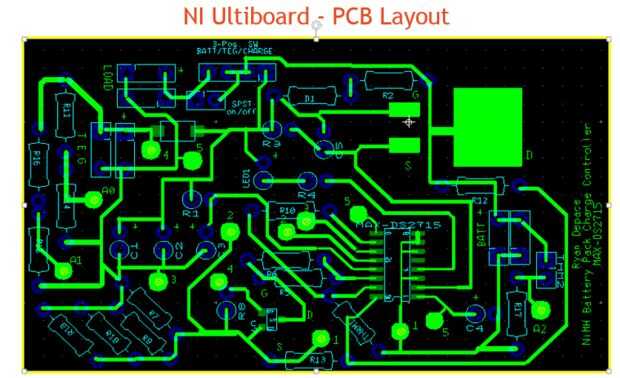

El NI Ultiboard PCB Layout
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
