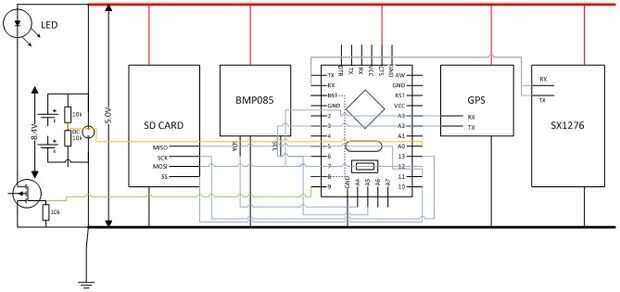

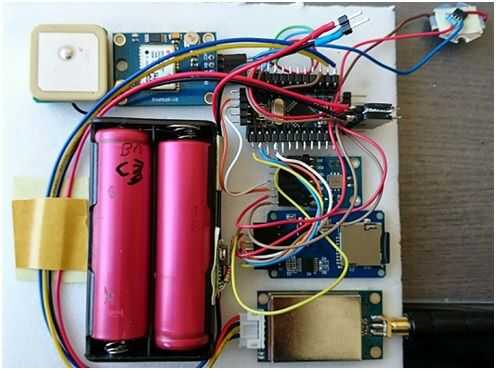

Paso 2: HARDWARE conectividad
-BMP085 sensor está conectado al A4 (SDA) y A5 (SCL)
-SD tarjeta está conectada a 10(SS), 11(MISO), 12(MOSI), 13(SCK)
-GPS se conecta a 6(TX), 7(RX) – software serial
-RF1276 se conecta al TX -> RX, RX > TX – hardware serie
-Monitor de voltaje baterías está conectado a A0 mediante divisor de tensión
-LED encendido/apagado control se realiza a través de N-FET (IRLZ44N), que se conecta al pin 9 vía resistor de pull-down.
-Pin 8 está conectado al primero (para un restablecimiento remoto microcontrolador)
-La batería está conectado al DC/DC buck convertido, que se regula para la salida de 5V
