Paso 5: Multímetro e interruptor de detección
A continuación tendremos que localizar los 2 pernos que "conectan" cuando se presiona el interruptor de botón en el tablero de circuito. Esos dos puntos eran que a soldar los cables de la toma de interruptor.

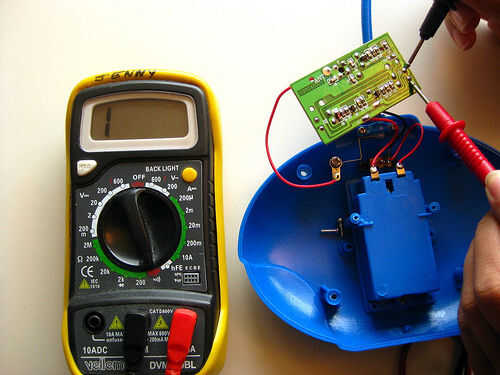

Un multímetro puede utilizarse para determinar la conectividad. Coloca tu multímetro en el modo de "conectividad" - generalmente se denota por algo que parece el símbolo de "aumentar el volumen". Tu multímetro debería pitar y cambio es valor numérico cuando se tocan el rojo y el negro juntos. La señal sonora y el cambio de número indica que electricidad es lo que es fuera de la punta negra en el cable rojo y en el dispositivo.
Sólo debemos determinar cómo pasadores del empuje interruptor de botón estén perfectamente conectado, que pernos ser conectados cuando el interruptor de botón se presiona y cojines de la soldadura que están conectados a qué pins.
El circuito se voltea y verás las huellas y las conexiones de todos los componentes. Coloque la parte posterior de los interruptores de botón. En este particular juguete, hay 4 cojines de la soldadura por interruptor.

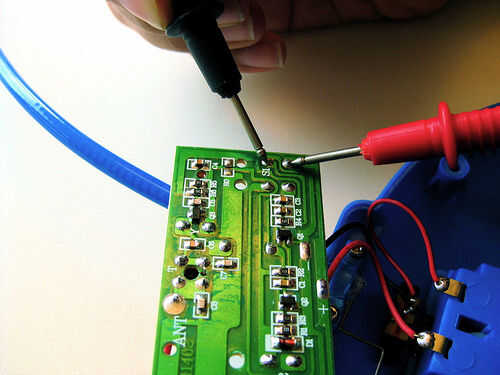

Una vez has localizado el interruptor, con algún dedo gimnasia toque un cable del multímetro a un cojín de la soldadura y el segundo llevar a otro cojín de la soldadura del interruptor. Ahora, presione el botón con el pulgar. Si el multímetro emite un pitido que significa con éxito se encuentran los dos puntos que se conectan para hacer el juguete funcione la función de este interruptor.
Si el multímetro no un pitido o cambiar valor numérico en la pantalla digital, compruebe para ver si tus cables son tocar las almohadillas de soldadura correctamente y comprobar que el multímetro está funcionando como se esperaba.
Tu juguete que tenga otro estilo de interruptor interno que es diferente a los botones de 4 pines que teníamos aquí, pero puede utilizar el mismo proceso para determinar los pines donde debe conectar al enchufe del interruptor.
