Vacío al horno o bomba atómica--tú decides (8 / 8 paso)

Paso 8: Construir la caja de control y prueba

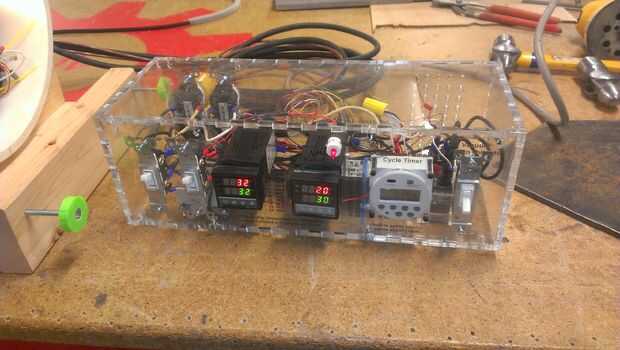

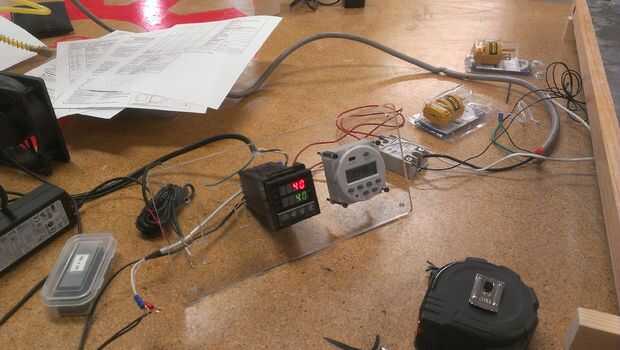

Necesita usar PID para controlar la temperatura.  Un PID es un controlador proporcional-integral-derivado.  Es la caja negra en la imagen.  Búsqueda eBay y comprarlos en los Estados Unidos por unos $35.  Vienen con un relé que permite controlar la temperatura de consigna.  También vienen con el termopar para que el PID sepa la temperatura.

Si no utilizas un PID, no puede controlar la temperatura.  La almohada puede rápidamente llegar a 400 grados.  Por si acaso, he instalado un interruptor termostático que se cierra en 140 grados.  También tengo un relé en la caja de control que cortará la energía en el sistema si se cierra el interruptor termostático.  No tengo ninguna intención de quemar mi garaje.

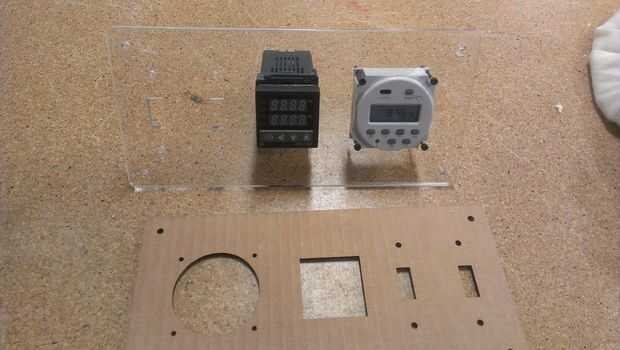

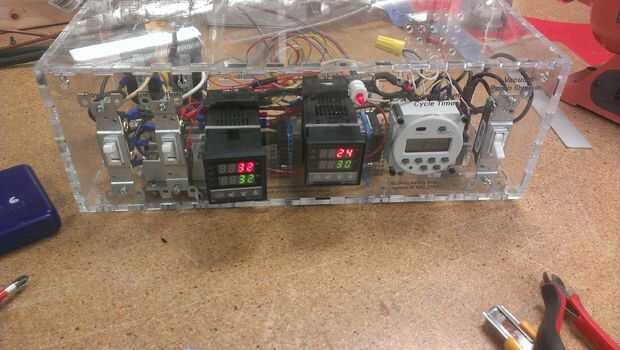

Puse los PID y controlan de algunos interruptores en una caja de acrílico que hice.  Ver este instructivo para aprender a hacer la caja.

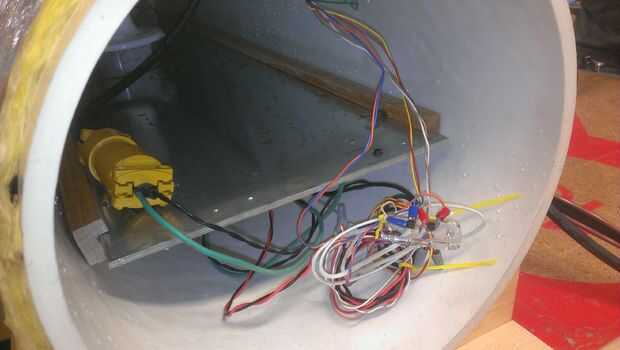

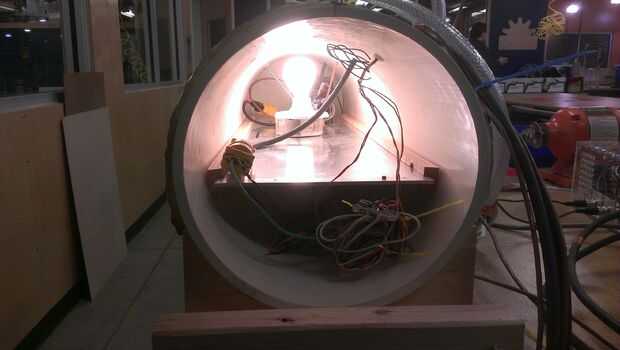

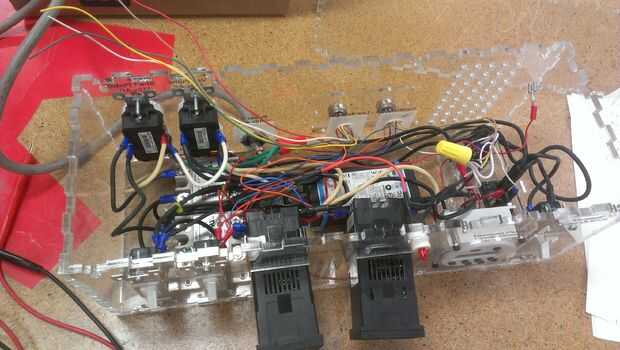

Pongo dos PIDs en el controlador ya que tenía una luz y una almohadilla de calefacción.  Es fácil conectar los PID.  Sólo asegúrese de que todo suelo puesto que habrá una gran cantidad de humedad en la pipa,

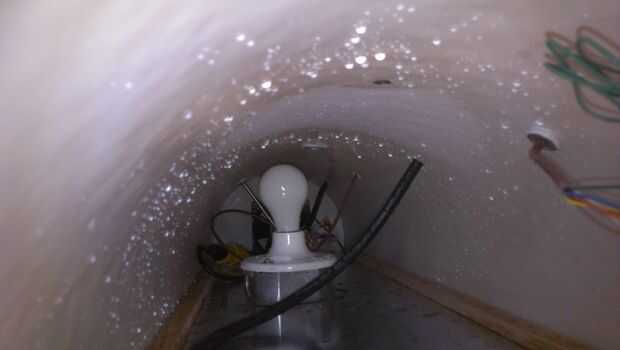

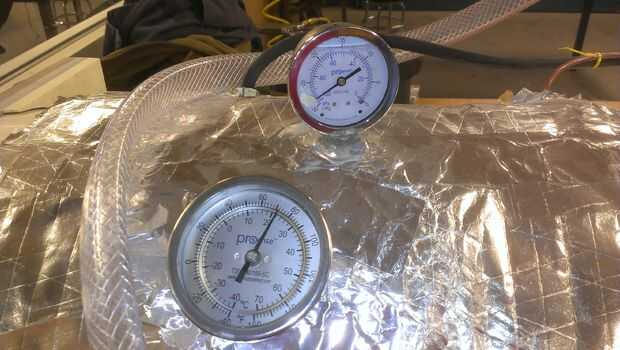

Esta muestra la primera prueba que hice: puse una pinta del frío del agua en un plástico la taza y ponerlo en la placa de calefacción.  Yo esperé unos 45 minutos y había bombeado a la atmósfera de la pipa durante 20 minutos.  Tenga en cuenta que la temperatura en el termómetro que mide tan solo 76 grados.  El agua se volvió al vapor en el vacío.

Mi bomba de vacío, realmente apesta!

Ahora estoy listo para rápidamente seco "encontrado madera"

HICE ESTO EN LA TIENDA DE TECNOLOGÍA!!!!!!
