Vacío ex (3 / 8 paso)

Paso 3: Las ecuaciones eléctricas

Ahora que vivienda de horno se hace su tiempo para pasar a la parte que lo hace un horno, las bobinas de calefacción. En el mundo del vacío que forma las máquinas hay muchas maneras para crear el calor, pero el hecho es que sólo necesita una fuente de calor que efectivamente puede calentar la hoja plástica todo. Encontré algunos de cromoníquel alambre de resistencias en una tienda de excedentes pero hay muchas otras opciones. Puede utilizar elementos de parrilla eléctrica, un horno, la estufa, una pistola de calor, y que incluso he visto un calentador de gas usado. Alambre del nicrom es el mismo tipo de alambre que está en una tostadora y funciona con el hecho de que corriente pasa a través del alambre que se calienta. Voy a pasar cómo determiné cómo conectar el horno de manera que se podría ejecutar una salida de 120V hogar normal. Esto es específicamente Cómo hice pero estas mismas ecuaciones y ser aplicado a cualquier otro horno como éste.

Esta primera ecuación que tenemos que mirar es comúnmente conocida como ley de Ohm:

V = IR o I = V/R o R = V / I

En esta ecuación V = voltaje, I = corriente R = resistencia. Las unidades para el voltaje es voltios, corriente sus amperios y para la resistencia de sus ohmios. Para este horno que quiero usar 120V, así me pone una parte de esta ecuación. Ahora es el momento para medir la resistencia del alambre del nicrom. Esto se puede hacer con un multímetro común y para cada uno de mis resistencias, la resistencia es aproximadamente 74 ohmios. La resistencia de nicrom varía según el diámetro del alambre y la longitud del cable de su uso. Si su edificio su propio horno con un rollo de Nicromio alambre esto donde puede hacer cambios para adaptarse a su situación.
Así que vamos a calcular la corriente (I), de estos dos valores:

V = 120 v R = 74 ohmios

I = V/R I = 120/74 I = 1.62 A

Así que si era conectar un elemento calefactor a la pared, la corriente a través de él sería 1,62 amperios. Pero quiero conectar 8 resistencias no sólo una. Hay dos maneras de conectar los elementos en serie o en paralelo. Cada método tiene sus ventajas pero estamos preocupados con la resistencia del horno entera. De esta manera consideramos cada elemento como una única resistencia. Si había conectado los elementos en serie que todos conectarse extremo a extremo y la resistencia total del sistema será la suma de la resistencia de cada elemento. Esto significaría que habría 592 ohmios de resistencia para que la corriente sería:

V = 120 v R = 592 ohmios

I = V/R I = 120/592 I = 0.20 A

Encontrará que esto no es suficiente calor de amperaje del cable a la temperatura deseada. Este cuadro en infraredheater.com muestra algunos indicadores de alambre común y el amperaje necesario para calentar a un ciertas temperaturas http://www.heatersplus.com/nichrome.htm para obtener más amperios a través del cable que necesario para conectar los elementos paralelos. Esta ecuación demuestra cómo resolver para la resistencia equivalente en un circuito en paralelo:

1/Req = 1/R1 + 1/R2 + 1/R3 +...

En esta ecuación Req es la resistencia equivalente, o la resistencia total de un circuito en paralelo, y R1, R2, R3 etc. son las resistencias de cada resistencia individual. En este caso tengo ocho resistencias individuales o elementos de calefacción. Utilizando esta ecuación y la resistencia individual de 74 Ohms, la resistencia equivalente es:

1/Req = 1/74 + 1/74 1/74 + 1/74 + 1/74 + 1/74 + 1/74 + 1/74

REQ = 9,25 ohmios

Por lo que sería la corriente para un circuito en paralelo:

V = 120 v R = ohmios 9.25

I = V/R I = 120/9.25 I = 12,9 A

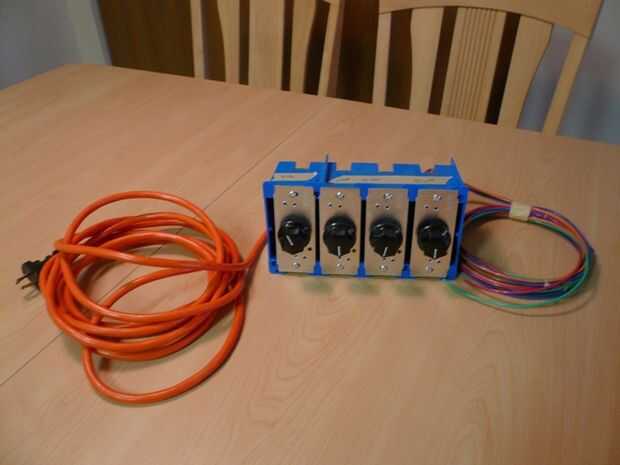

Ahora esto es más como el amperaje que necesitamos para calentar las bobinas. Podría el horno en paralelo de alambre y llamar un día pero me gustaría un mayor control sobre la temperatura y amperaje. Para ello que decidí usar un atenuador de iluminación regular. Un atenuador es básicamente una resistencia variable, también llamada un potenciómetro. Cambiando la resistencia del circuito puedo controlar la corriente que lo atraviesa y, por tanto, controlar la temperatura. Recibí los reguladores de Home Depot y son clasificados a 600 vatios. Un vatio es una unidad de energía así que necesito alguna manera de relacionarse con esto el voltaje, amperaje y resistencia. Esta ecuación hace:

P = VI o P =(I*I) R o P =(V*V)/r

Para encontrar el amperaje:

P = 600 W V = 120 V

P = VI 600 = 120 * I I = 5 A

Así que uno de los reguladores puede manejar hasta 5 amperios a 120 V. La corriente calculada anteriormente para el circuito paralelo fue 12,9 amperios, esto es demasiado para un solo atenuador. Así que he decidido utiliza cuatro reguladores, cada uno controla dos elementos de calefacción. Puedes ver cómo fue conectado en el pdf.

Si usted no entiende algunas de estas cosas que todos los derechos, porque aquí es una calculadora que puede hacerlo para http://www.imperial-armor.com/ovencalculations.html esto no funcionan de la misma manera que me di cuenta de mi horno aunque. Pide sus requisitos de horno final y entonces te dice lo que usted necesita. Empecé con lo que tenía y dio una manera para hacerlo funcionar. Creo que esta es forma que la mayoría de la gente lo haría. La calculadora también asume que usted está construyendo un horno construido con alambre de nicrom enrollado. Si usted decide ir a esa ruta aquí hay un enlace que puede ayudar con la búsqueda de fuentes, http://www.infraredheaters.com/
