Vacío ex (4 / 8 paso)

Paso 4: El cableado

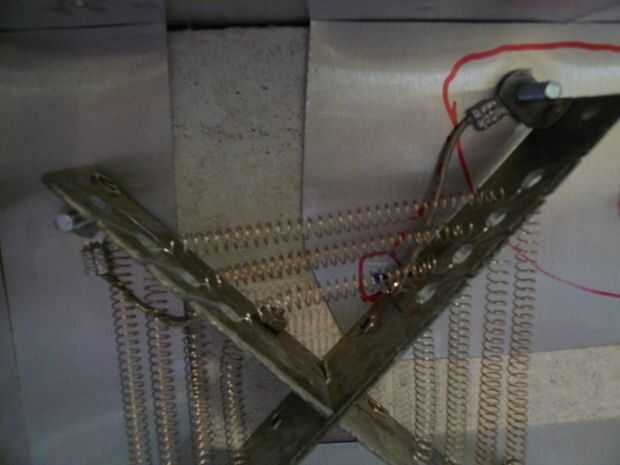

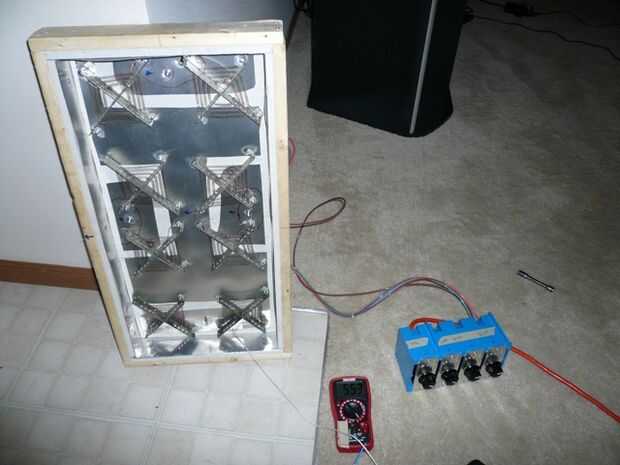

Así que esto es cómo yo por cable mi horno. Éstos son algunos de los detalles de cómo construido realmente. Usé una caja eléctrica de 4 unidades para los reguladores y un cable de extensión con el extremo hembra corte para enchufarlo a la pared. Usé alambre de calibre trenzado 14 en todo el sistema eléctrico. Cuatro hilos y un cable de tierra desde la caja hasta el horno y conectan con terminal de tornillo. Desde allí se rompen los cables en cada uno de los cuatro conjuntos de elementos de calefacción. Entonces están conectados a tornillos de máquina 8-32 que también mantenga las resistencias en su lugar. En el interior del horno, corta tramos de alambre sin aislar están conectados con el elemento calefactor se monta y luego al cromoníquel alambre con algunos tornillos 4-40.

Para facilitar las conexiones eléctricas para llevar a cabo con la menor cantidad de cable dentro del horno, tapajuntas de aluminio fue utilizado como conductor. Piezas de donde cortadas de tal manera para permitir que la energía que vienen en cuatro lugares diferentes y luego tienen una base común para todo el sistema. Las cuatro piezas pequeñas a los lados están las conexiones de alimentación y la pieza grande en el centro es la tierra. Esta idea de obras como rastros en un PCB y se basa en esa idea.

Usted podría preguntar, ¿por qué usaron el aluminio? Las resistencias emiten ondas infrarrojas que básicamente es calor. El infrarrojo refleja a la lámina de plástico y el aluminio. Este tipo de calefacción es conocida radiación. Usted puede haber oído de hornos de convección, que es básicamente este mismo configurar pero un fan se agrega al moverse el aire dentro del horno. Este aire caliente móvil ayuda a calentar los elementos dentro del horno más rápido. Estoy pensando en añadir un ventilador dentro del horno más adelante a ver si puedo conseguir mejores resultados.
