Vacío potencia fluídica tinta "LEDs" y circuitos

Aquí os muestro cómo construir

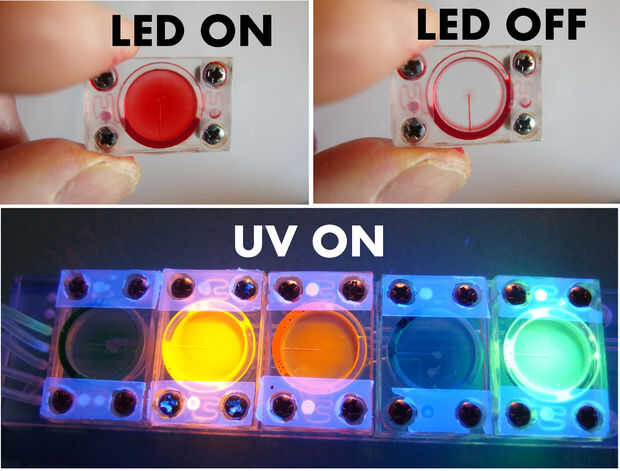

Vacío potencia FLUÍDICA tinta "LEDs"

  • Trabajo de "LEDs" fluídico sin electricidad! Cualquier fuente de vacío es capaz de poderles. Por ejemplo una jeringa! o una bomba de bicicleta modificada para el funcionamiento más largo
  • uso de "LEDs" fluídico tinta en lugar de cristales de semiconductores a "aparecer" color
  • Absorben la luz en lugar de emitir luz.
  • en esto son similares a pantallas de tinta electrónica , tales como los utilizados en los lectores de kindle y por lo tanto son bonitos de ver en luz del día. Contrario a pantallas de tinta electrónica fluídico "LED" es fácil de hacer en cualquier color! no sólo blanco y negro! Solo tienes que cambiar la tinta.
  • Usted puede lograr un efecto aún más impresionante en el oscuro usando la tinta fluorescente !! y una lámpara de UV / luz negra. Luego aparecerán emitir luz LED como real! Por supuesto sólo "volver a emiten" luz en una longitud de onda diferente. Por el camino blanco "real" LEDs funcionan en un principio similar. El LED produce azul/UV luz que luego se convierte en blanco por los pigmentos de phosphorent en el LED.
  • Si usted está realmente loca puede tratar de llenar con el contenido de los palillos del resplandor! (No lo he probado aún así que hazlo bajo tu propio riesgo). Entonces son reales "emisores de luz LED dispositivos"="" (lamentablemente no real LED = diodos emisores de luz). Dejo a la "" sin embargo en el siguiente para simplicidad :-)

Había fabricado los LEDs usando un molino CNC pero he incluido todos los archivos necesarios como archivos STL y pruebes a 3D impresión así. Sin embargo necesitarás imprimir al menos un componente (el depósito de tinta) de plástico transparente, translúcido. También necesita una membrana de goma (preferiblemente transparente, pero blanco también está bien) y los cuatro tornillos de M2.

Puede utilizar LEDs fluídicas en circuitos electrónicos y con arduino, utilizando válvulas de solenoide para interruptor de vacío de una bomba a los LEDs. En cuanto a encontrar una aplicación interesante para posteo un instructable sobre él. Las ideas son bienvenidos!

Sin embargo el propósito de este instructable es estimular a que se interese en

Circuitos FLUÍDICOS!

  • Circuitos fluídicos son circuitos que utiliza el flujo de líquido o aire en lugar de corriente eléctrica (flujo de electrones).
  • En lugar de tensiones que conducen electrones tiene diferencias de presión que impulsa el flujo de fluido.
  • En lugar de resistencias tiene microcanales, canales, tuberías, tubos
  • En lugar de transistores tiene válvulas que se encenderán y se apaga no manualmente, pero por la presión de aire o líquido
  • En lugar de diodos tiene válvulas unidireccionales (sin retorno).
  • En vez de condensadores tiene depósitos de líquido, de embalses.
  • En lugar de inductores tiene la inercia del líquido.

La analogía entre el circuito electrónico y fluídica es muy amplia, aunque por supuesto existen también diferencias.

Circuitos fluídicos pueden ser alimentados por presión de aire (corresponde al voltaje positivo) o por vacío (corresponde al voltaje negativo). "Presión atmosférica" es la fluídica "tierra" (voltaje cero).

Nota importante:

Si es sólo por curiosidad hacer un solo LED fluídico y ver cómo funciona se realizan en el paso 6!

Si por el contrario tenéis curiosidad sobre circuitos fluídicos y luego ir leyendo los otros pasos, hasta que usted consigue bastantes :-)

Tenga en cuenta que también en el caso de circuitos fluídicos son ficheros STL incluido así que de nuevo le probar si se puede 3D imprimir si no estás familiarizado con el moler del CNC, pero ya que no tengo experiencia con impresión 3D no sé si funcionará.

En los pasos 7 a 11 encontrará instrucciones sobre cómo construir un

Fluídica "órgano luminoso" (accionamiento manual)

En los pasos 12 a 15 encontrará instrucciones sobre cómo construir un

Circuito de chaser conducido neumático (aire)

Historia

Circuitos fluídicos eran probablemente primeros introducido durante la guerra fría en los lazos del 60, cuando Estados Unidos y militares soviéticos trabajaron duro para construir circuitos de control que pudieran soportar el choque electromagnético de las explosiones de bomba nuclear. Más tarde fluídicos circuitos encontrados más "constructivos" utilizan en automatización industrial donde estaban en varias maneras superiores a circuitos eléctricos de la época. Circuitos tan fluídicos fueron adoptados por la industria y diferentes empresas comenzaron componentes de circuito fluídico de fabricacin, venta e instalación y sistemas de control.

Hoy nadie recuerda estos circuitos fluídicos porque electrónica muy pronto consiguieron la mano superior y completamente había reemplazado. También es muy difícil encontrar documentos sobre la época gloriosa de fluidos. Los mejores que puede encontrar son probablemente un montón de patentes por googlear "fluídicas patentes".

Microfluídica

Curiosamente sin embargo circuitos fluídicos han visto un "revival" en una versión miniaturizada recientemente para una aplicación completamente diferente: en biotecnología manipular pequeñas cantidades de líquidos es una tarea común que se realiza a mano o por robots de pipeteo. Sin embargo, incluso la lucha de robots mejor pipeteo para manipular líquidos cuando su volumen es muy pequeño (decir nanolitros o menos. Un nanoliter es el volumen de un cubo con longitudes de lado de 1/10 mm) debido a fluidos en estos pequeños volúmenes tienden a evaporarse rápidamente.

Manipulación de fluidos en canales (tubos muy pequeños) resuelve el problema de evaporación, pero plantea un problema nuevo. ¿Que transporte el líquido de un lugar a otro y mezclarlo con otros en forma precisamente controlada? Este es uno de los principales temas de investigación de microfluidos.

Pero esperar. No quiero explicarte la microfluídica. Si usted está interesado aquí están algunos enlaces útiles revisar online tecnología de microfluidos, canal de vídeo científico microfluídicos.
