Paso 12: no construir un chaser de tinta vacío de fluídica powered LED - electrónica!
Circuitos de LED chaser
Si tuviéramos que construir un circuito electrónico de chaser o luz diurna de LED por ejemplo podríamos utilizar un Arduino o más simplemente algún tipo de lógica digital circuitos integrados como un IC555 para construir un oscilador y un contador de década IC4017 CMOS / divisor para producir el parpadeo del LED de la secuencia (theorycircuit de instructable) o aún más simplemente usan unos transistores , condensadores y resistencias, construcción de un llamado "oscilador de anillo" (vea por ejemplo Insonicbloom del instructivo).

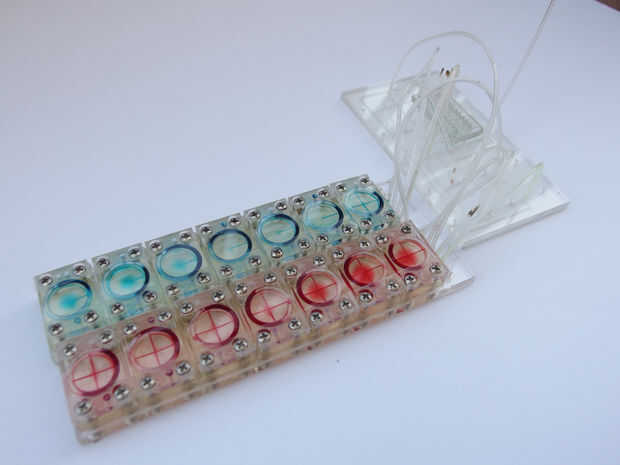

Para mi circuito fluídico "chaser de luz de LED" tengo elegido utilizar un circuito oscilador de anillo neumático. En analogía a la contraparte electrónica utiliza transistores fluídicos (válvulas) y resistencias (pequeños canales) y condensadores fluídicos (volúmenes de la cámara y el tubo).
Oscilador de anillo s
El funcionamiento de un oscilador de anillo se basa en convertidores de lógica. En un oscilador de anillo la salida de un inversor está conectada a la entrada del inversor siguiente y así sucesivamente y por último salida de inversor pasado (debe haber un número impar de inversores) se coloca a la entrada del primer inversor. La salida del último inversor voluntad siempre estar en un estado opuesto a la entrada del primer inversor. Esta situación inestable produce oscilación. La frecuencia del oscilador dependerá el tiempo de retardo producido por cada inversor.

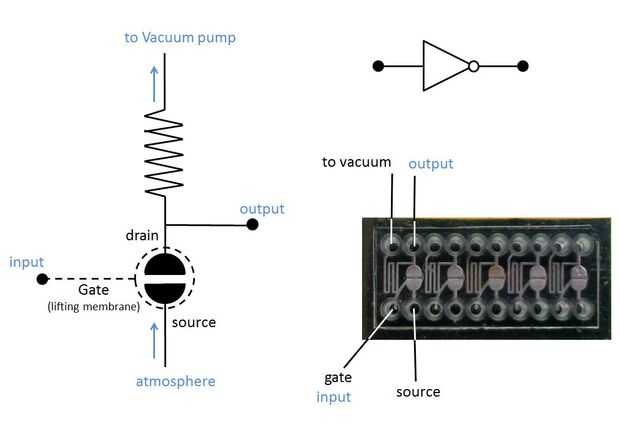

En el inversor fluídico cuando se aplica un vacío (alto) a la puerta (membrana) de la válvula de la membrana se levanta y abre un paso entre los dos terminales para que fluya aire desde el orificio abierto a la atmósfera a través del canal de la resistencia a la bomba de vacío. Debido a la caída de presión en el canal estrecho y largo resistencia no será significativo nivel de vacío en el orificio de salida (bajo). Es que una señal de vacío en la entrada se transforma en una señal de "presión atmosférica" en la salida y viceversa.

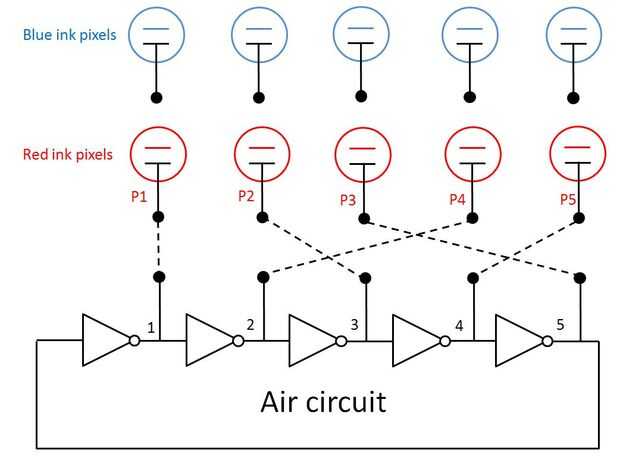

Las salidas de los inversores en un oscilador de anillo están frente a la precedente uno. Así que si se conecta una fila de LEDs a la fila de salida de un oscilador de anillo obtendrá una forma un tanto confusa secuencia intermitente. Un resultado más interesante sería tener un "efecto luz" donde tienes los LEDs "en estado" moviendo de izquierda a derecha en la fila de LEDs o de la otra manera alrededor. Para conseguir este efecto que es necesario conectar la fila de 5 LEDs de forma específica a la serie de 5 inversores. Si el primer LED (lo llamamos P1) está conectado a la salida del inversor 1 entonces el segundo LED (P2) debe conectarse a la salida del inversor 3, el tercer LED (P3) de salida del inversor quinto, el cuarto LED (P4) a la salida del segundo Inversor y el el quinto LED (P5) a la salida del inversor 4.
