Vacío potencia fluídica tinta "LEDs" y circuitos (14 / 15 paso)

Paso 14: Hacer una placa de circuito impreso fluídico y zócalo del IC

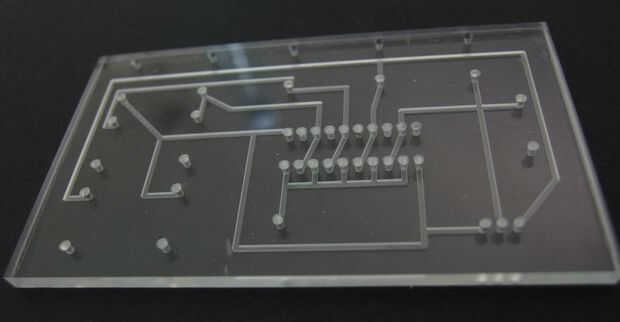

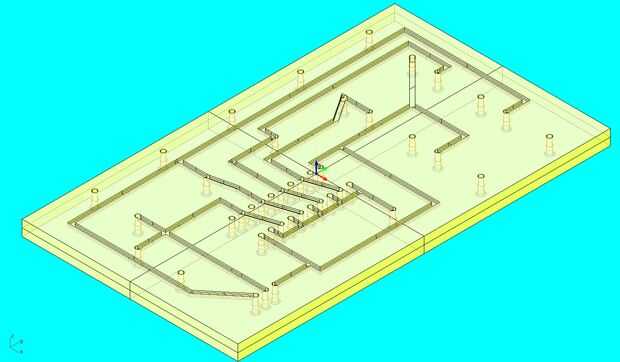

Hacer el oscilador PCB

El oscilador PCB requiere frente y parte posterior fresado, así que empieza los orificios de alineación del molino en la placa de plexiglás que se ajustan las posiciones de los agujeros de alineación en el artefacto.

Muelen los rastros en el PCB usando un molino de punta plana de 1 mm diam. Luego invierta la placa y volver a alinear en el accesorio con los pernos. Entonces muelen los orificios de conexión de tubo cónico con un molino de bolas de 1 mm diam. Finalmente corte la junta con un molino de extremo plano de 2 mm diam. En cuanto a la barra del PWB del LED puedes terminar el tablero por el lado de canal con una cinta scotch suficientemente amplia del lacre o película de protección como ya descrito de la pintura.

Hacer un zócalo del IC

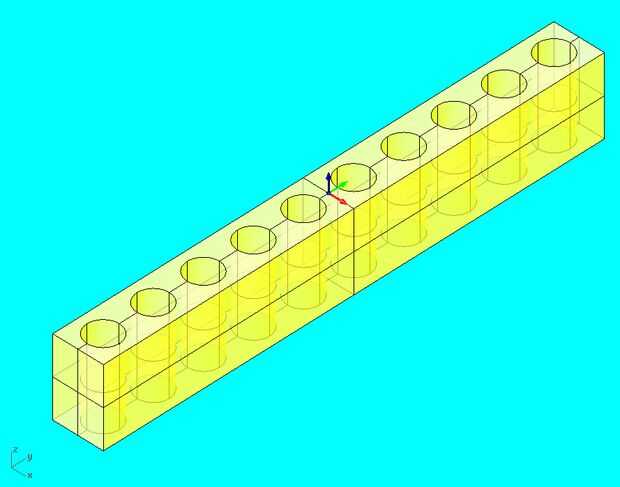

Para el IC de montaje en la placa es conveniente utilizar un tipo de zócalo del IC. La toma en este caso se hace en la forma de una barra de plástico con agujeros de diámetro igual a la exterior diametro de las mangueras de Tygon microbore, que es 0,060 ''. Necesitará dos de ellos - uno para cada fila de pines del CI.

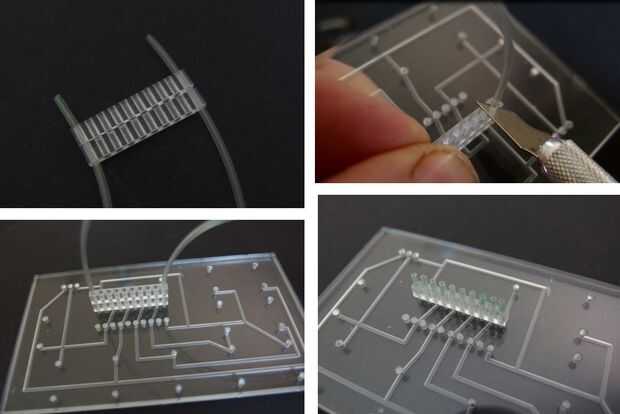

Los zócalos también se utilizan para preparar los pines del IC cortando tubos de Tygon microbore a una longitud uniforme. Para ello Inserte dos mangueras en los orificios exteriores de una toma y luego deslice una segunda toma de sobre la primera. Fijar el zócalo en la placa usando los agujeros para el IC en el PCB. Se puede utilizar un cuchillo afilado para cortar los tubos que sobresalen de la pila de toma en la superficie de la toma. Introduciendo otros tubos en las tomas en el PCB será capaz de preparar un número de segmentos de tubo corto de igual longitud, que servirá como los pines del CI. Una vez preparado un número suficiente de pernos, quitar una de las tomas y montaje en los agujeros libres de IC en el PCB. Las tomas finalmente sirven para mantener los pines del IC "vertical" para que pueda fácilmente "plug-in" el IC.
