Paso 1: Tinta fluídica LEDs

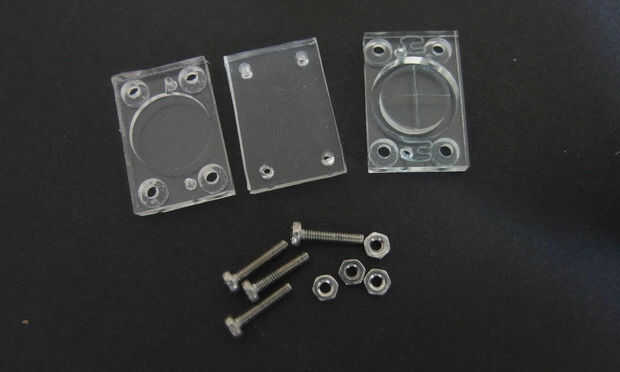

Mi LED fluídica se construye de plexiglás claro molido dos placas, sandwich una hoja de goma de silicona.
- Los LEDs son transparentes y cambiar de manera transparente - "estado a un color"on"- off". Tenga en cuenta que mediante el uso de una goma blanca hoja en lugar de transparente LEDs uno cambiará de blanco al color de la tinta.

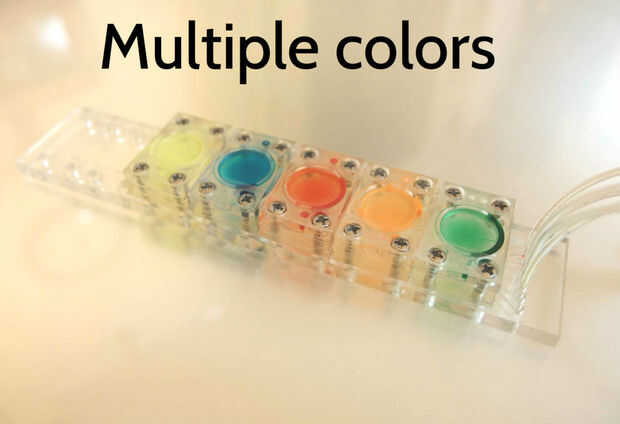

- Diferentes LEDs de color es posible simplemente cambiando la tinta.

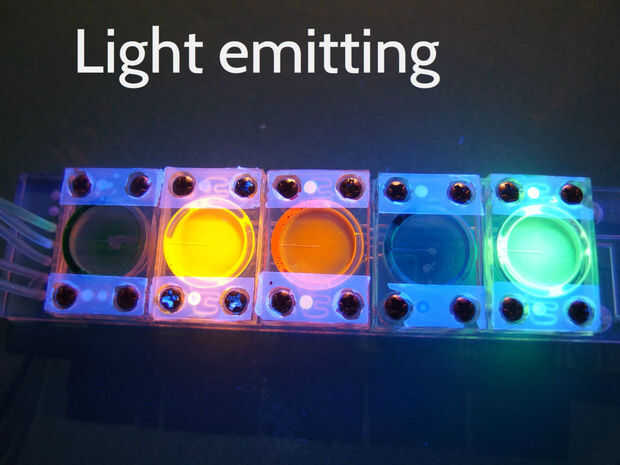

CON tinta fluorescente y una lámpara/luz negra UV los LEDs emiten luz como los LEDs normales.
- Puede cambiar la forma de los LEDs. Por ejemplo en forma de corazón como mi pulso micropump corazón fluídico instructable.
¿Cómo trabajan?

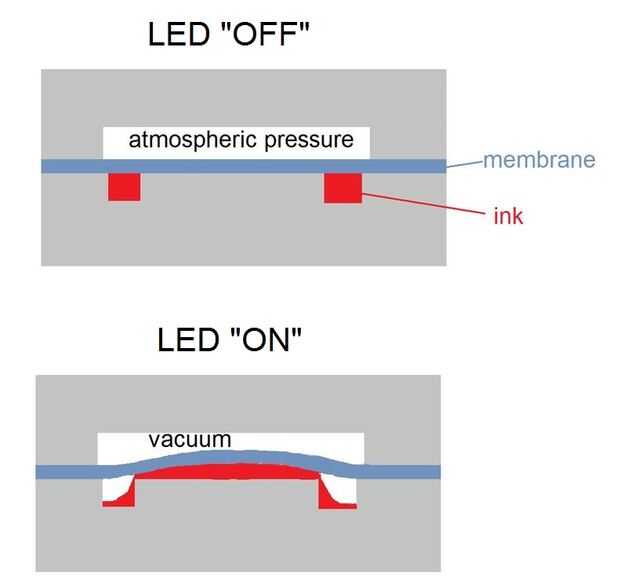

Mi color de LEDs fluídica por chupar tinta de una sala de depósito a un "área de visualización" usando un diseño de membrana desviando. Una membrana de goma de silicona transparente separa la cámara de tinta de una sala de control. Cuando se aplica vacío a la cámara de control la membrana se desvía de su asiento. La succión producida por la membrana de la "elevación" impulsa la tinta desde el depósito a la zona por debajo de la membrana y el LED aparece coloreado. Cuando el vacío se libera la membrana vuelva a encajar y hace retroceder la tinta en su depósito para que el área de visualización de LED se vuelve transparente nuevamente. Para reducir la formación de burbujas que incluido un canal estrecho de entrega de tinta dentro del área del pixel del LED. Además la superficie en la que empuja a la membrana no es plana sino convexo para estirar la membrana para darle fuerza adicional para empujar a la tinta.
Contrario a LEDs electrónicos que requieren dos cables, aquí un solo tubo debe conectarse a la cámara de control de LED. Este tubo sirve para aplicar presión atmosférica / vacío a la cámara de control del LED a encender / apagar.
