Paso 3: Lista de materiales
Para hacer el LED fluídico que necesita:
- placas de plexiglás ca 3,85 mm de espesor (mina era 3,85 mm de espesor y para que todos mis archivos STL se ajustan a este espesor, eventualmente cambiar el tamaño de los objetos si tiene placas más gruesas o más delgadas. Creo que 3.5-4mm podría ser OK. La principal limitación está dada por los orificios de conexión de tubo cónico que requieren un espesor mínimo de I guess 3 mm para los tubos de conexión sin que se derrame tinta de aire. Por supuesto si "pegue" tubos en lugar de sólo enchufar tendrán menos limitaciones en cuanto a espesores de parte, pero que es más "sucio" y no se recomienda)

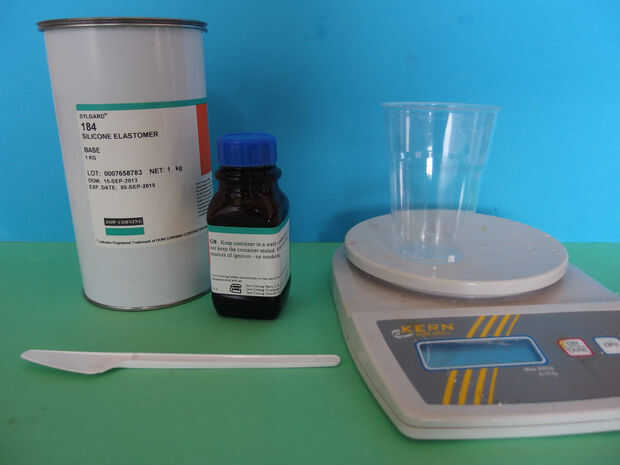

- el caucho de silicón transparente moldeable ( RTV 615 o Sylgard 184 ) (para hacer membranas transparentes) o de hecho cualquier goma hoja de 2,5 mm de espesor si le satisfacen con LED que no son transparentes. En este caso una hoja de caucho blanco debe ser una buena opción.

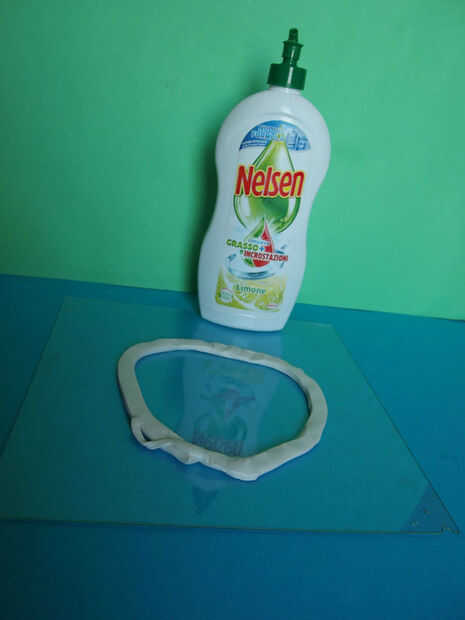

- para el bastidor de la silicona también necesita una placa de cristal como soporte para el bastidor de membranas de silicona plano (algunas decenas de cm de ancho) y largos, grosores, un equilibrio, guantes de nitrilo, jabón de lavar los platos (que actúa como capa de "anti-stick" en la placa de vidrio durante la fundición de silicona), masilla (para formar una cresta en la placa de vidrio para fundición)
- Un cuchillo puntiagudo, tales como cuchillo de X acto
- M2 tornillos de 10 mm largo y frutos secos.
- Algunos clavos (2 mm diámetro)

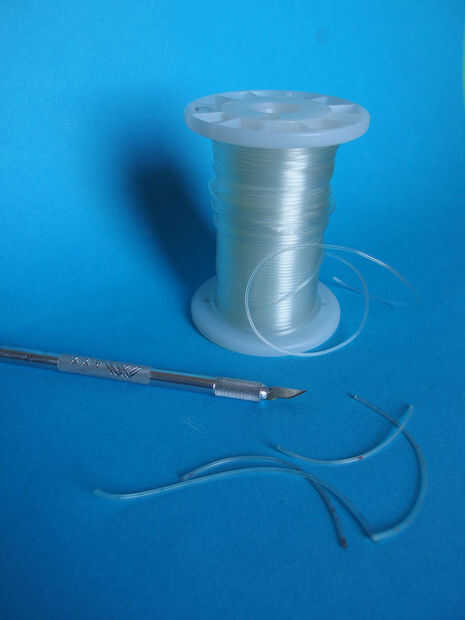

- de la tubería con 0,060" diam externo (tubo microbore de Cole Parmer Tygon )
- calibre 25 jeringas

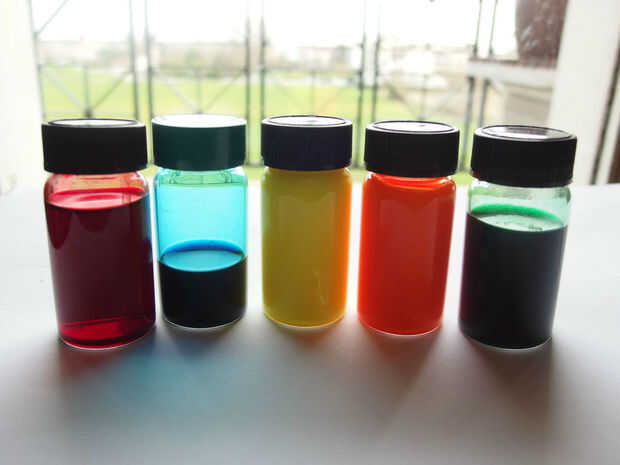

- colorantes alimentarios (base de agua).
- tintas fluorescentes se pueden extraer fácilmente de plumillas de marcador resaltador. Ver "Crear caseros fluorescente negro luz/UV muestra" de Nevdull instructable
.
Para hacer una barra de LED fluídica
Usted también necesitará:
- preferentemente translúcido o transparente PVC goma hoja o el rodillo (2 mm de espesor, fluídicos píxeles) pero cualquier otro color de goma PVC o de hecho cualquier hoja de caucho que son capaces de molino está bien. Me pareció mejor que el caucho de silicón molinos de goma de PVC... parece a menos, pero he limitado a experiencia hasta ahora en la molienda de caucho
.
Para PCB fluídico y conectores hidráulicos:

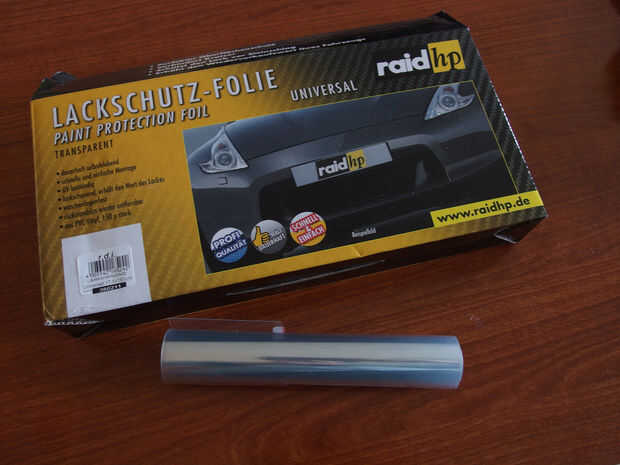

- Cinta Scotch o cinta adhesiva transparente (por lo menos 5 cm de ancho) o preferiblemente película de protección de la pintura utilizada para los automóviles. Para ensayos iniciales usar cinta scotch! Película de protección de pintura funciona mejor pero es mucho más cara.
.
Hacer un neumático IC:
- Hoja del plexiglás o policarbonato fino (0,6 mm) o un DVD sin usar
- silicona transparente moldeable (véase arriba) (preferido) o cualquier hoja de goma de 0.3-0.4 mm delgada que se pueda encontrar (sin necesidad de transparencia)
- calibre 18 jeringas
.
Para hacer un pulsador neumático:
- 6 mm de espesor de la placa de plexiglás
- Algunos clavos (1,8 mm diam)
- caucho de silicón moldeable (véase arriba) o materiales necesitan para hacer oogoo de mikey77
