Paso 7: Construir una tinta fluídica manualmente controlada "Órgano luminoso"
Órganos electrónicos de luz normalmente son por supuesto no controlados manualmente. Más bien la electrónica separa la señal de audio en bandas de frecuencia y controla los canales de luz según el nivel promedio de cada banda. Véase por ejemplo el instructable LED Color órgano Triple Deluxe por ledartist.
Possbilbe para construir circuitos fluídicos que analizan y amplifican señales de audio (véase el siguiente amplificador audio fluídico patente ) esto es muy complicado y probablemente no muy interesante. Más bien utiliza un circuito electrónico para y manejar LEDs fluídicos mediante válvulas neumáticas.
Por lo tanto el presente circuito solo "imita" un órgano luminoso. "Análisis de la señal de audio" y el control de lo LED de intensidad de luz utilizando la presión sensible neumático pulsador es tu tarea !
¿Cómo funciona?

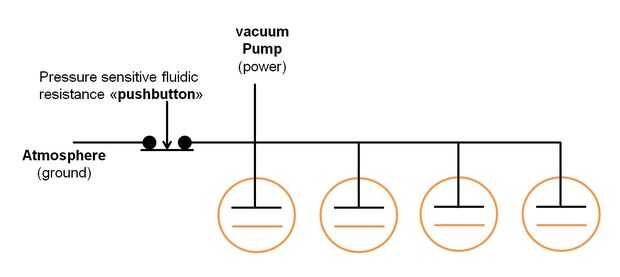

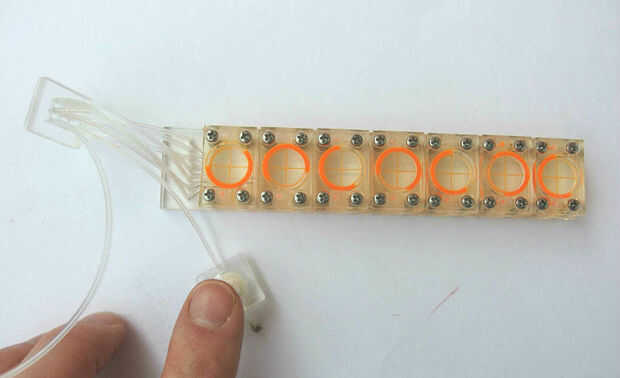

Cuando el botón no es presionado el vacío de la bomba está conectado a la atmósfera a través de la ruta de acceso de aire del pulsador. Por lo tanto, los LED no "ven" cualquier vacío. Cuando el botón se presiona la ruta de aire en el pulsador es interrumpida / restringida dependiendo de cuanto la pulsación. Por lo tanto ahora menos vacío "se escapa" a través del pulsador y el LED comience a "ver" un vacío y enciéndalo. Más el botón de vacío más se aplicará a los LEDs y por lo que aumentará su intensidad de color.
Mediante el uso de este "efecto sensible de la presión" y su sentido para el ritmo de la música - probablemente mucho mejor que la mía - se puede jugar el "órgano de luz" para seguir el ritmo de la música. En este sentido es un "órgano de luz" (instrumento).
