Vacío potencia fluídica tinta "LEDs" y circuitos (8 / 15 paso)

Paso 8: Hacer una barra de LED tinta fluídico

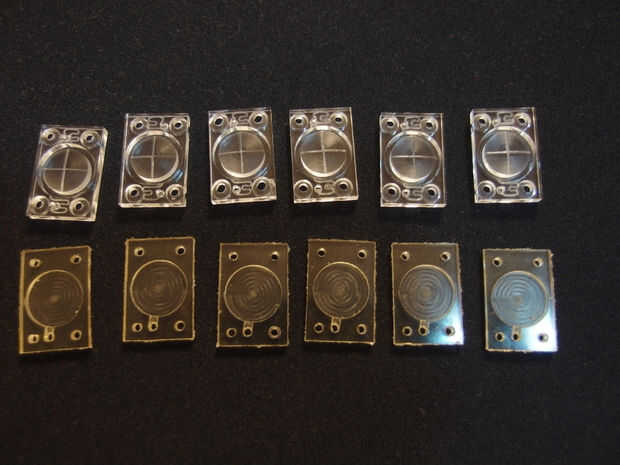

Para nuestro órgano ligero es bueno cambiar en una fila de LEDs, en lugar de sólo un solo LED. Luego puede llenar los LEDs de diferentes colores como en un órgano real luz. Para ello es conveniente preparar un PCB para una barra de LED para montar los LEDs. En este caso debe sustituirse la capa plástica inferior (capa de control) del LED con una capa de goma. He utilizado goma de PVC de 2 mm de espesor pero puede utilizar cualquier otra goma que son capaces de molino.

La capa de goma en la barra de LED sirve como un "sello" ya que el LED en este caso "toma" el vacío de un "por-agujero" en la PCB y un sello se requiere.

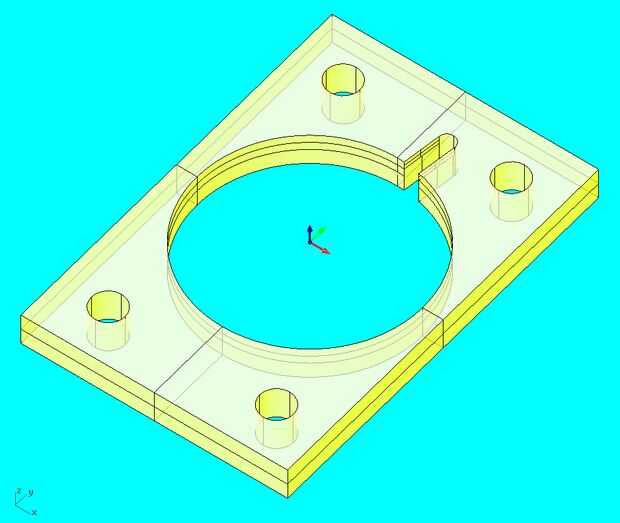

Moler la hoja de goma de PVC ("layer control")

Para la hoja del PVC del molino utilicé una fresa plana diámetro de 1 mm. Me fijo la hoja de goma de PVC en mi máquina CNC con cinta adhesiva de doble cara. Después de moler que necesita "elimine" la pieza fabricado utilizando una pinza o frotar a lo largo de los bordes de patten con un palillo de dientes, remover los residuos no deseados. Sin embargo la perfección no es necesaria.

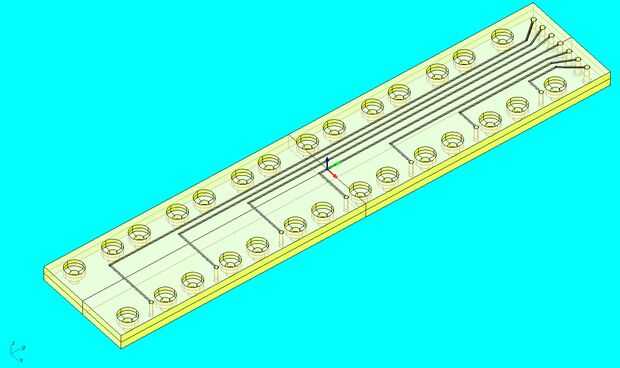

Fresado de PCB fluídico

El PCB para la barra LED requiere frontal y el fresado de la parte trasera, así que empieza los orificios de alineación del molino en la placa de plexiglás que se ajustan las posiciones de los pernos de alineación en su accesorio.

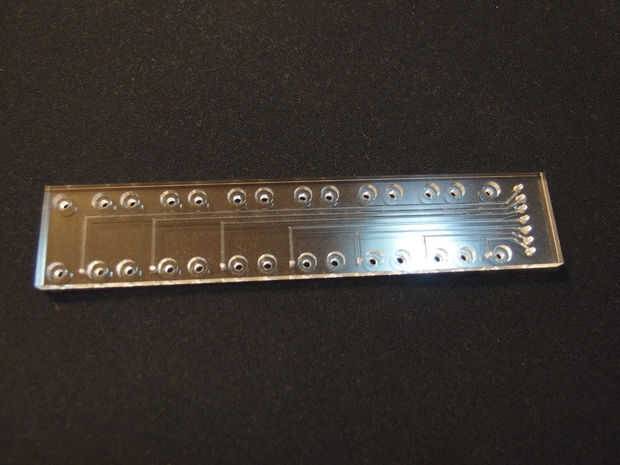

Primero muele los agujeros utilizando una fresa plana diámetro de 2 mm, luego el "via-agujeros perforados" usando un molino de punta plana de 1 mm diam. Luego muelo los orificios de conexión de tubo cónico con un molino de bolas de 1 mm diam. Luego gire al revés abajo de la placa de plexiglás con los pernos de alineación en el accesorio para realinear la placa. Luego muelo los rastros en el PCB usando un molino de puntuación y grabado sharp poco y por último recorte el tablero mediante la fresa plana diámetro de 2mm.

La placa de sellado

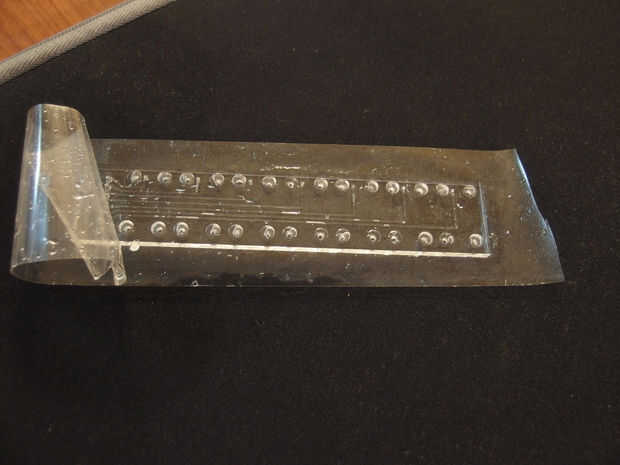

Después de haber molido y recorte el PCB que se necesita para "sellar" las huellas del canal ya que los rastros sirven para transmitir pulsos de vacío a los LEDs. Esto puede lograrse usando por ejemplo una cinta scotch transparente suficientemente ancho (5 cm) pero preferiblemente por algunos "película de protección de pintura" usado para automóviles (véase lista de materiales), aunque es mucho más caro. Sin embargo para pruebas iniciales cinta scotch es OK. Para aplicar cualquiera de las películas sin formar burbujas, un truco es mojar la superficie y la cinta en su lado pegajoso bajo un grifo de agua que fluye o debajo del agua y pegue la cinta sobre la superficie, mientras que dos están mojadas. En el caso de "protección de la pintura" película utilice agua con unas gotas de jabón de lavavajillas sobre ambas superficies mojadas, a continuación, apriete hacia abajo la película en la superficie, para expulsar agua. Para terminar a lo PCB es necesario recorte la cinta alrededor de los orificios de tornillo así que usted puede atornillar los tornillos M2 más tarde sin rasgar la cinta /film.

Montar

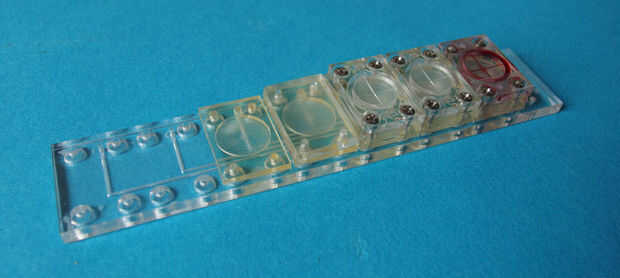

La capa de control de PVC, membrana de silicona perforado y la tapa de plexiglás "capa" de la pila e inserte los tornillos de M2 largo 10 mm. Tuercas M2 de Monte en la parte trasera de la placa y apriete los tornillos.
