Vacuómetro Digital DIY (3 / 6 paso)

Paso 3: Soldar los dispositivos de montaje superficial

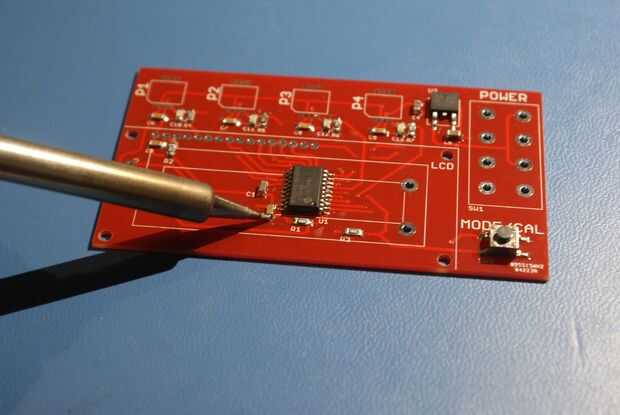

El primer paso es soldar todos los componentes de montaje superficial en la placa. Siga la colocación de piezas PDF que impresión. La denominación del partido es la referencia en el PCB.

Coloque el siguiente SMD (dispositivos de montaje de superficie)

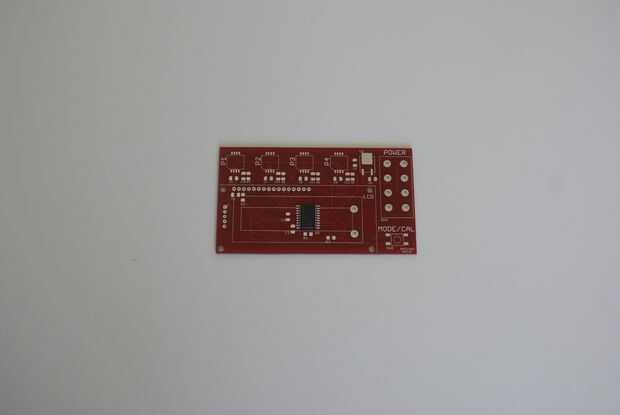

  1. Microprocesador - U1 - (Asegúrese de montar en la orientación correcta como se muestra en la foto)
  2. Regulador - U2
  3. Resistencias - R1-R7
  4. Condensadores - C1-C9
  5. Pulsador - SW2
  6. Sensores de presión - P1-P4

Cuando los dispositivos de montaje en superficie de soldadura Asegúrese de que no corta a ninguna de las patillas que están juntos. Puede que necesite utilizar alguna mecha de soldadura para quitar la soldadura sobrante.
