ValveLiTzer Redux

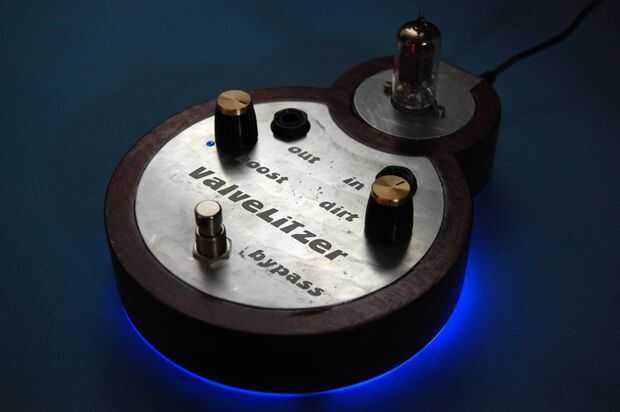

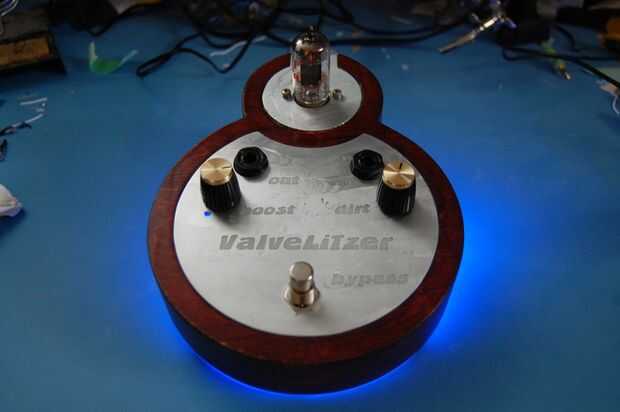

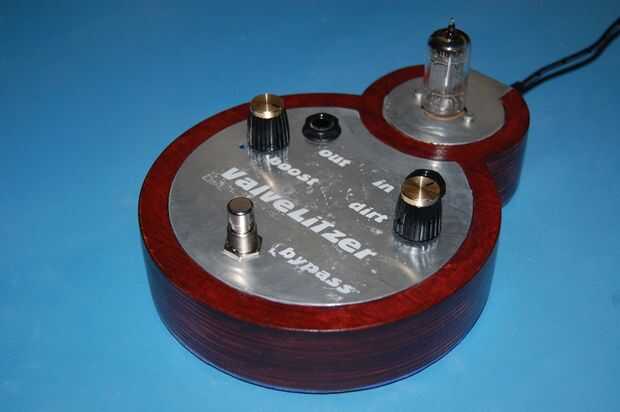

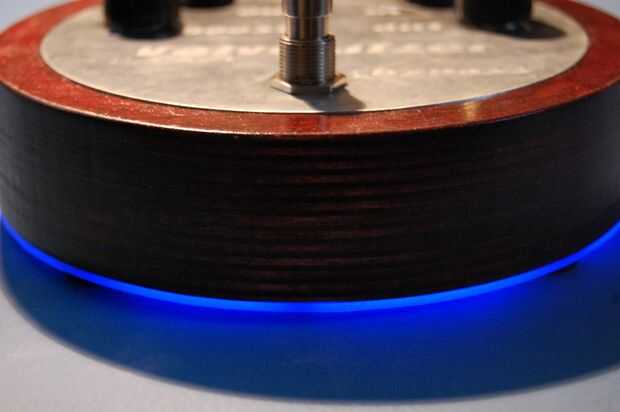

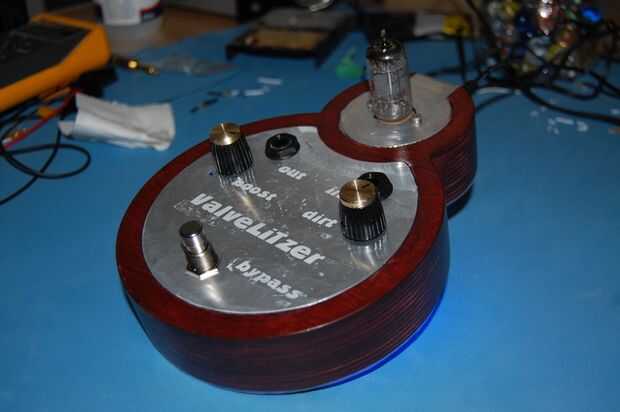

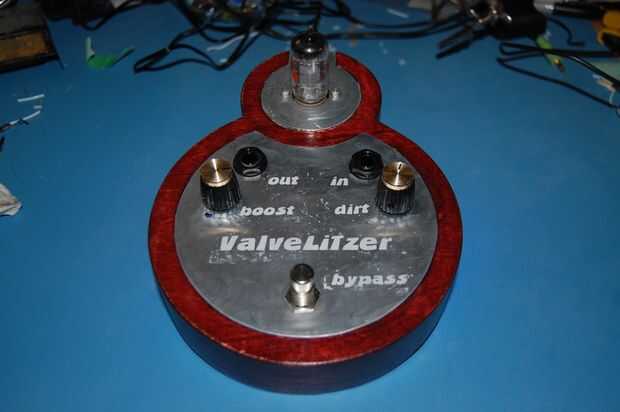

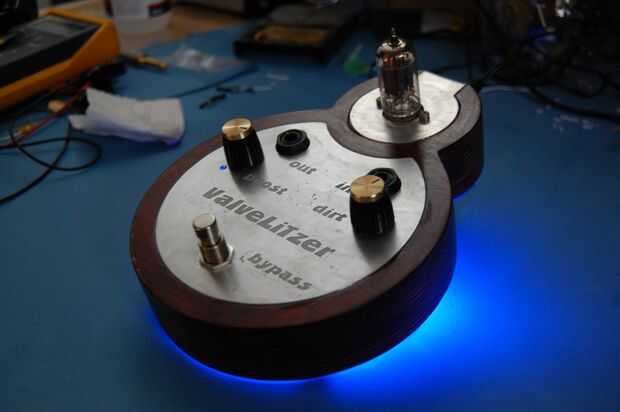

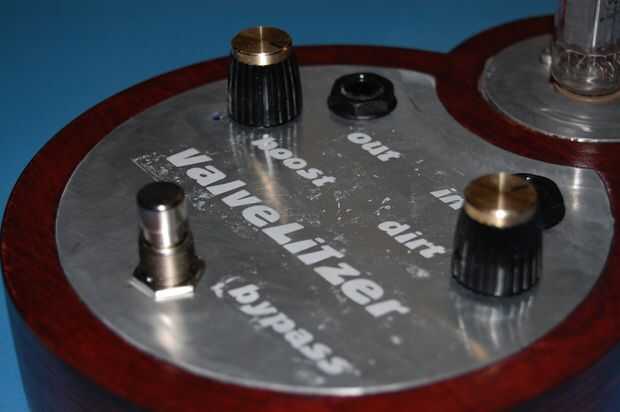

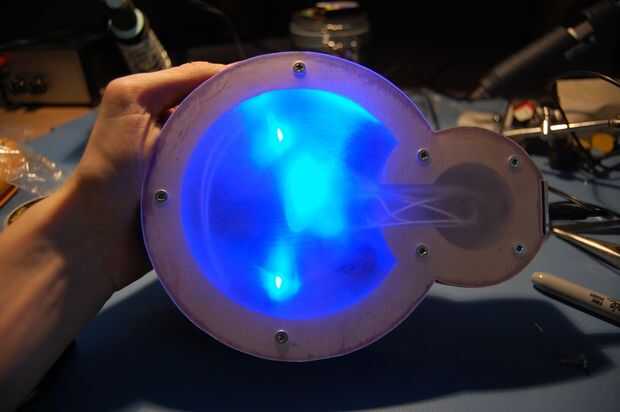

quedé fascinado por el diseño de gmoon para un pedal de guitarra súper simple, la ValveLiTzer, que utiliza un tubo como el corazón del efecto. Lamentablemente no toco guitarra yo, así que construí uno para el cumpleaños de mi amigo en su lugar. Aquí están los resultados de mi diseño. El circuito es prácticamente el mismo, pero el caso es muy diferente.

Para construir mi versión de la ValveLiTzer, usted tendrá todo en gmoon de instructable. He comprado casi todo en Suministro de electrónica antigua, excepto los LEDs (eBay), resistencias y condensadores (tienda de electrónica local) y alambre.

EDICIÓN: Asegúrese de comprobar hacia fuera una versión alternativa de este diseño, que llamo la ValveLiTzer Trifecta. Mismo circuito, caso muy diferente!

ELECTRÓNICA

1 tubo de 12FQ8
1 zócalo de miniatura de 9 pines
2 1/4" mono jacks
potenciómetro lineal de 1 50 k
1 500 potenciómetro (logarítmica) audio k
1 SPDT (en/de) interruptor de pedal
2 LEDs azul
2 condensadores electrolíticos de 1000uF 25V
2 resistencias de 1Mohm
resistencia k 1 470
resistencia k 1 220
resistencia de 47 1 k
2 resistencias de 470 ohm (de LEDs)
2 0,01 uF condensadores
1 0.1 uF capacitor
de la soldadura
Cable trenzado AWG 24

CASO DE MATERIALES

cerca de 2 pies cuadrados de 17mm espesor contrachapado de abedul ruso (también conocido como abedul)
aproximadamente 1 pie cuadrado de hoja plástica de 2-3 m m gruesa del plexiglás, Lexan o policarbonato
aproximadamente 1 pie cuadrado de aluminio de espesor de 3mm o placa de latón
7 3/4" tornillos para madera de avellanado
unos pies de goma adhesivos
mancha de madera (su elección de color, utiliza tinta base aceite rojo "Cabernet")
revestimiento de madera (yo usé de acabado a base de agua Minwax Polycrylic)

HERRAMIENTAS

Una sierra de banda
Una sierra de contornear
Una prensa del taladro
Una lijadora de banda (o una lija para la sierra) - opcional, aunque es bueno tener!
Una herramienta Dremel con un accesorio del taladro
Una 1/8" broca de fresado para la Dremel
Un poco pulido para la Dremel
papel de lija de grano 200 y 320
un 1/2" ancho pincel
Un cincel de 1/2" de madera
Surtido de brocas
y Broca avellanadora - opcional, también se podría utilizar un 3/8"
soldadura de hierro

FUENTES DE GRABADO

Una variable de salida (hasta 12V) fuente de alimentación capaz de 3 amperios
un pedazo de aluminio de chatarra
una bañera lo suficientemente grande para las piezas de corte aluminio
agua salada
una plancha de ropa
una impresora láser
una hoja o dos de papel fotográfico brillante
