Paso 14: cableado

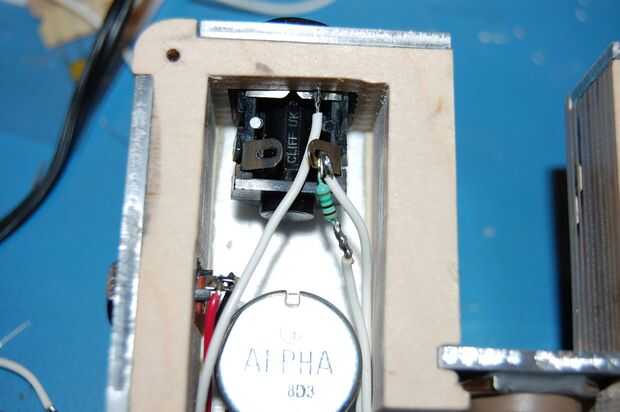

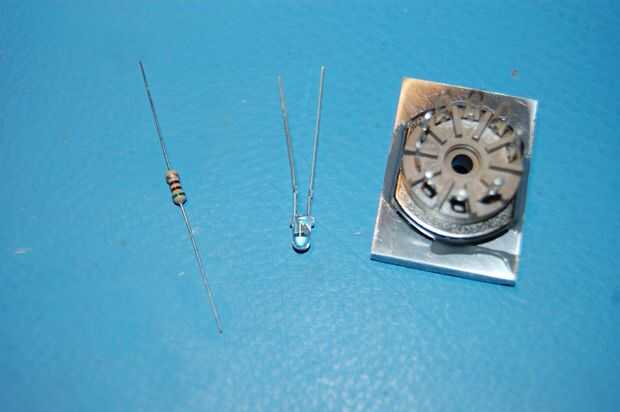

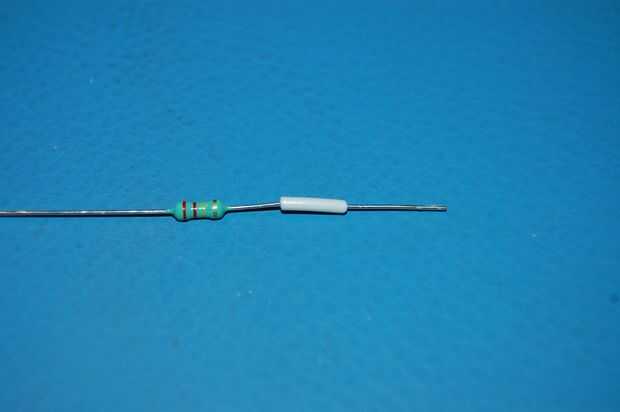

Por sugerencia de un miembro de Instructables en mi otro pedal, el ValveLiTzer Redux, decidió montar un pequeño 3mm ámbar LED en el agujero en el centro de la toma de corriente para iluminar el tubo. Para ello, soldar una resistencia de 510 ohm a uno de los pines de los LED, cerca del cuerpo. Montar el LED en el agujero, luego soldar sus pines directamente a los contactos del zócalo, con el ánodo del LED va a V + (pin 4) y el cátodo del LED (a través del resistor) a tierra (pin 5).

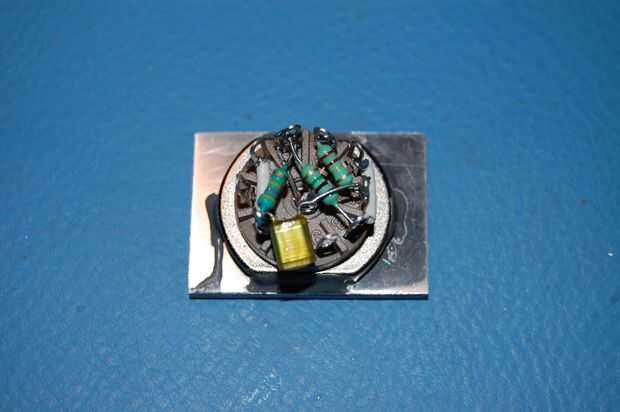

Los pines 1 y 3 y 6 y 8, se conectan entre sí. Ejecutar un puente corto entre ellos.

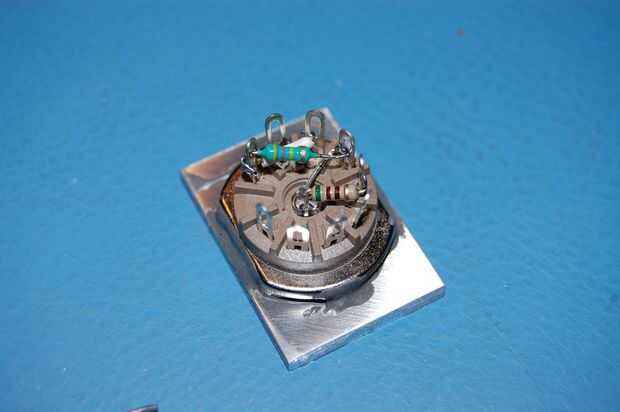

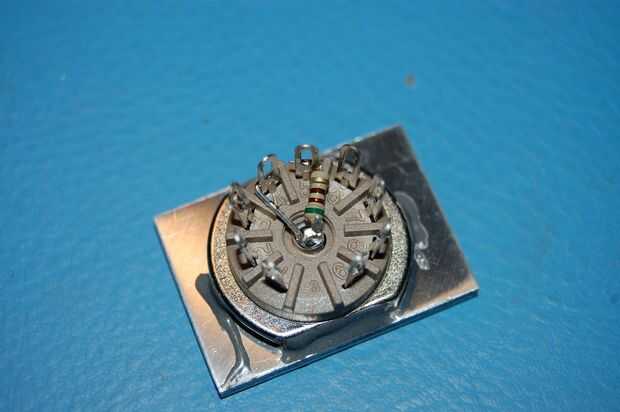

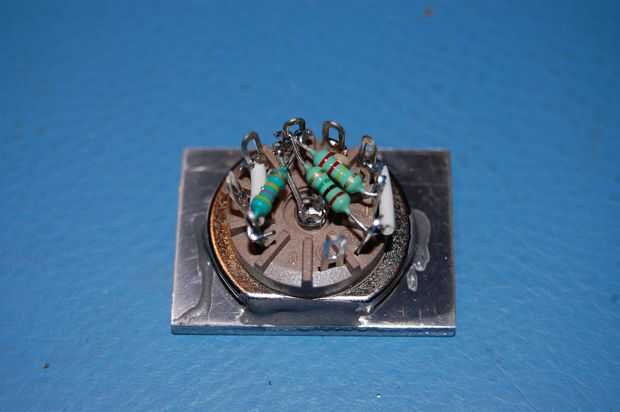

Varios componentes también pueden soldarse directamente en uno de los pines a la otra. Siga el esquema y la soldadura de las resistencias y uno de los condensadores en lugar, haciendo que no haya cortocircuitos.

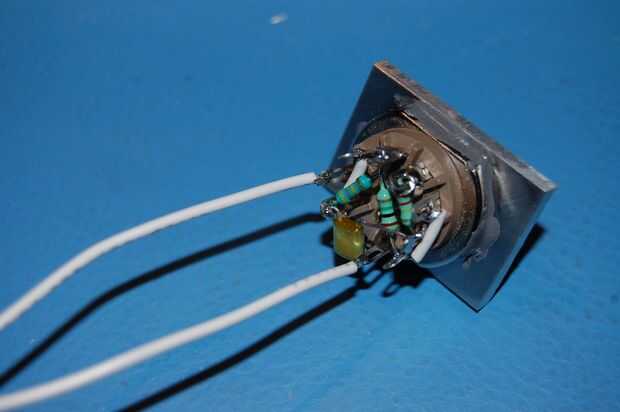

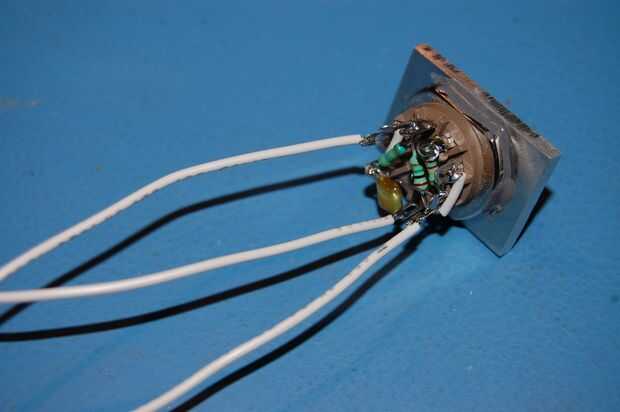

Por último, soldar cables a los pines 8 y 2, para conectar más adelante dentro de la caja.
Con la toma de cableado, puede instalarlo en el caso. Asegúrese de que los pines 4 y 5 son accesibles!

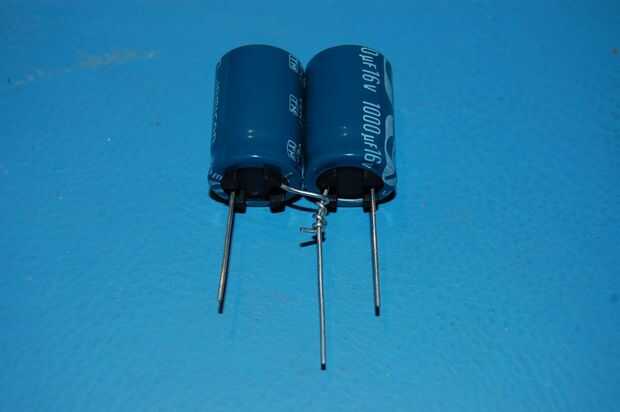

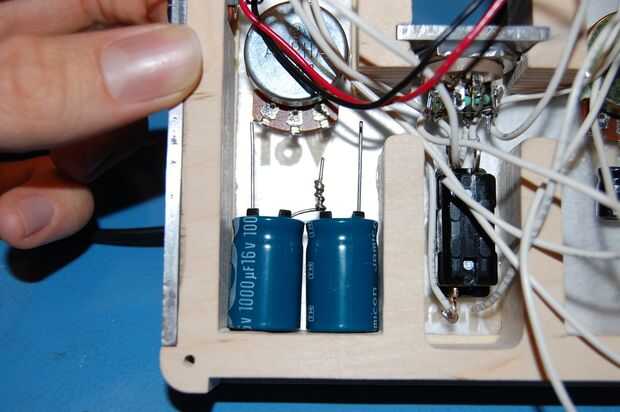

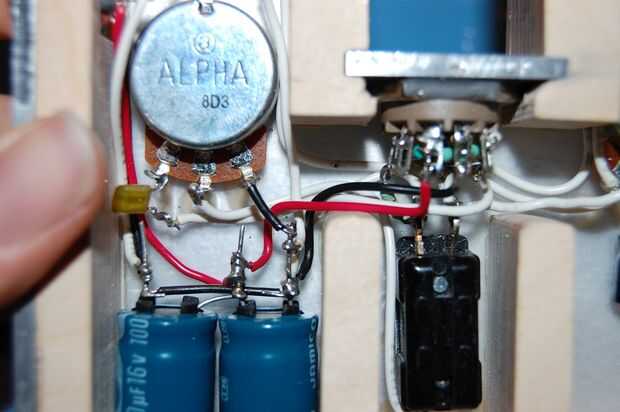

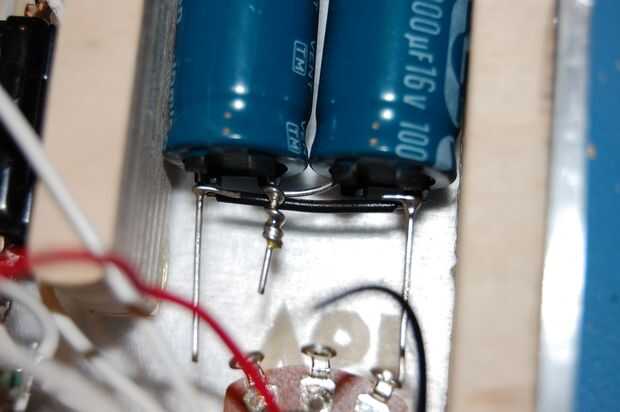

A continuación son los condensadores de filtro grande. Las que usé (1000uF, 25V) pasó a encajar perfectamente en el espacio en un lado del interruptor. Trence los cables positivo y soldarlos juntos. Conecte los cables de dos tierra junto con un pedazo corto de alambre aislado. Entonces, pegamento caliente las tapas en el espacio. Ejecutar los cables de la toma de corriente a los capacitores, se conecta el cable negativo al negativo lleva el condensador y el cable positivo a los cables positivo trenzados en los casquillos.

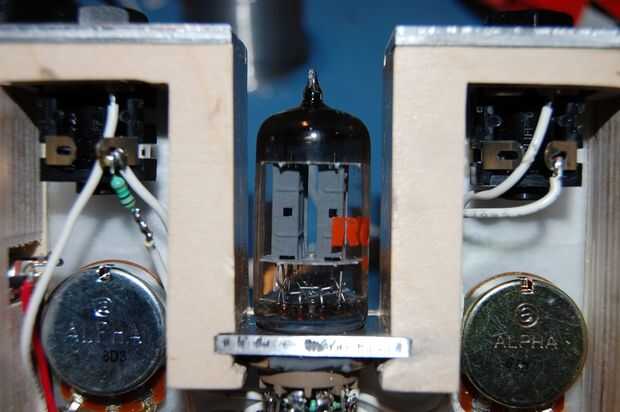

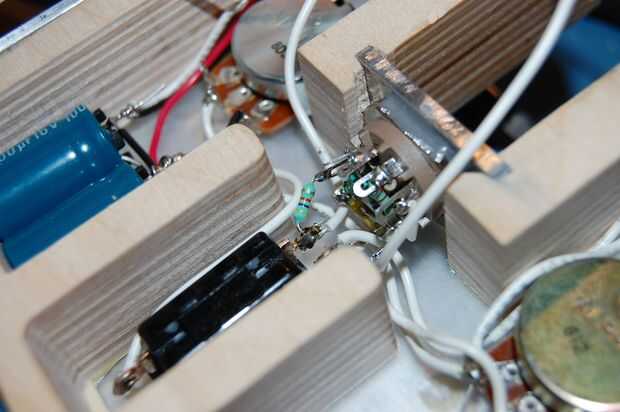

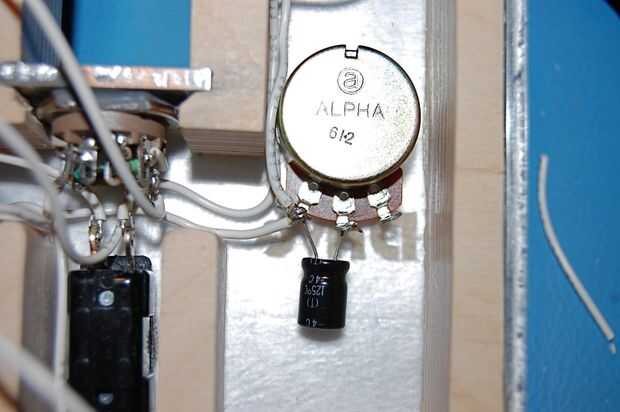

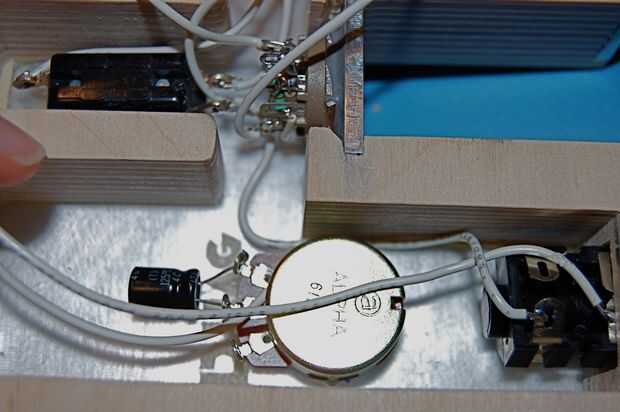

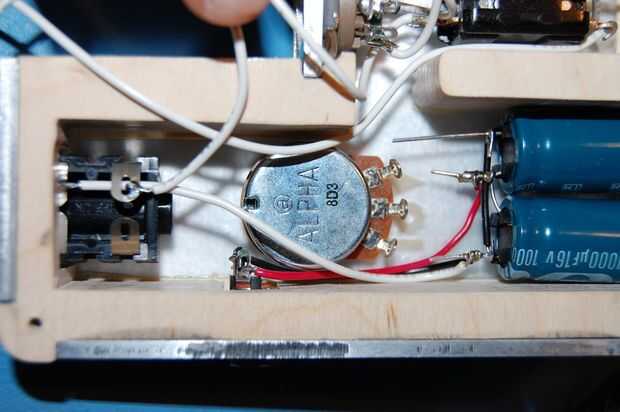

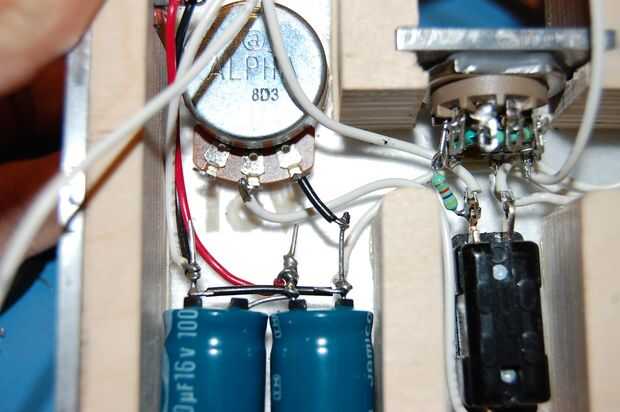

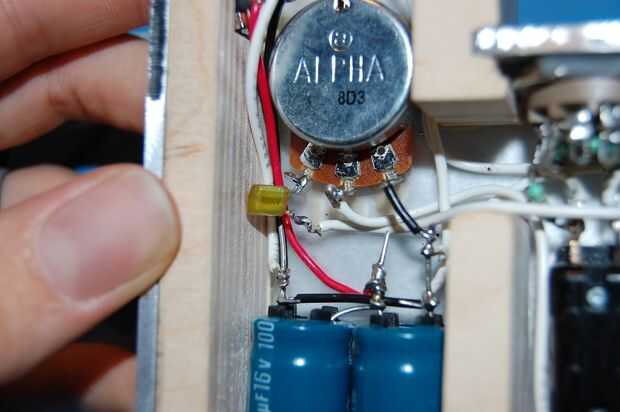

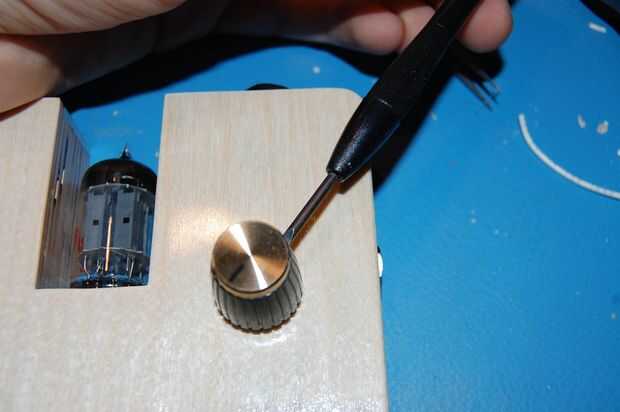

A partir de ahí, proceder de acuerdo con el esquema, pasar los cables tan cuidadosamente como sea posible a sus destinos respectivos. Los pocos componentes que todavía hay que agregar pueden ser soldados directamente a los pines del potenciómetro o 1/4" jack pines, en caso necesario. No te olvides pase los cables de los pines 4 y 5 (V + y GND) del zócalo con los pernos de los condensadores de filtro.
Cuádruple-comprobar el cableado y use un multímetro (si tiene uno) para buscar cortos y compruebe si existe continuidad.
