ValveLiTzer Trifecta (3 / 16 paso)

Paso 3: Cortar la madera y el plástico los patrones

I use a DeWalt DW788 variable speed scroll saw. Es realmente fantástico. Pero basta de mi herramienta favorita en el taller.

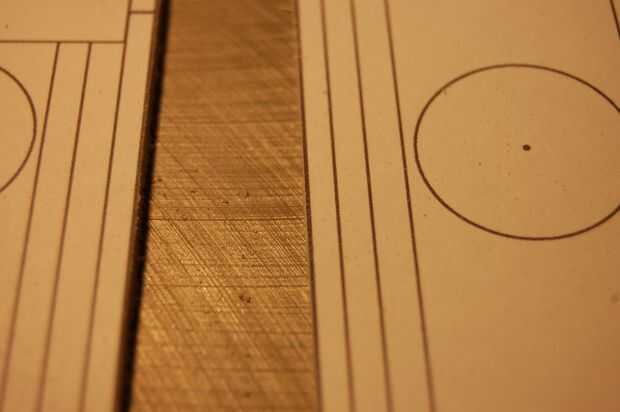

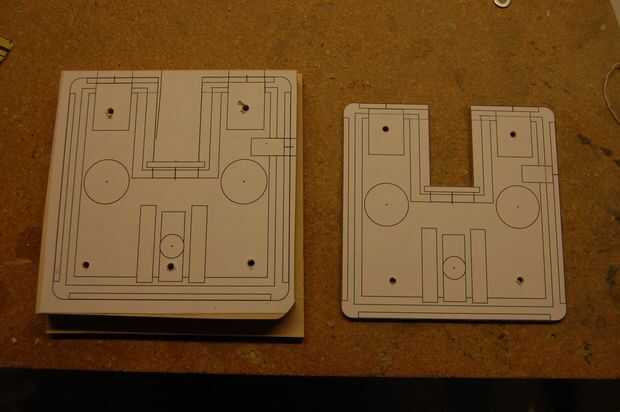

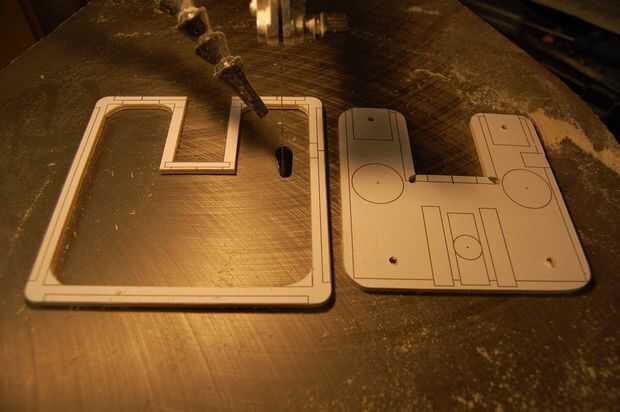

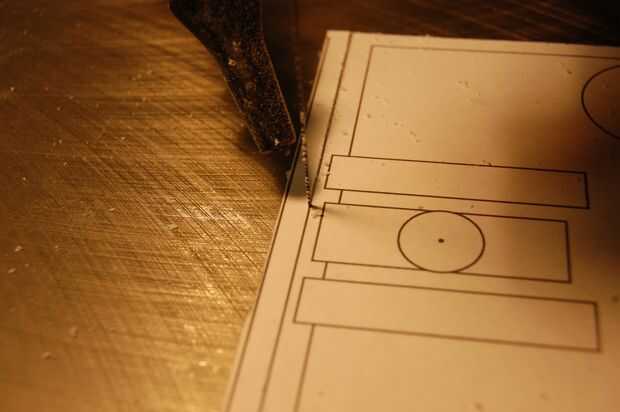

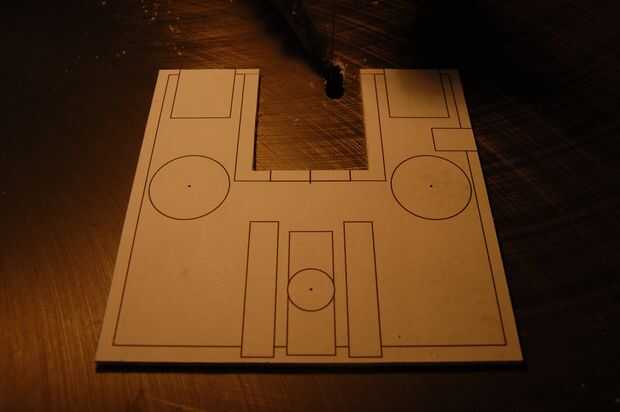

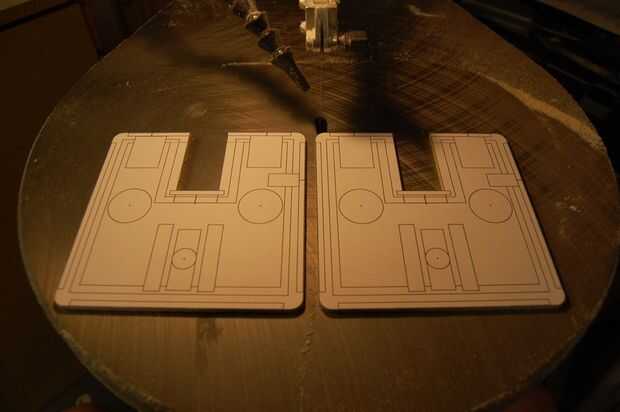

La pieza más fácil que cortar es la base. Simplemente corte alrededor de la línea exterior, ignorando todos lo extra líneas donde van los componentes y las placas de metal.

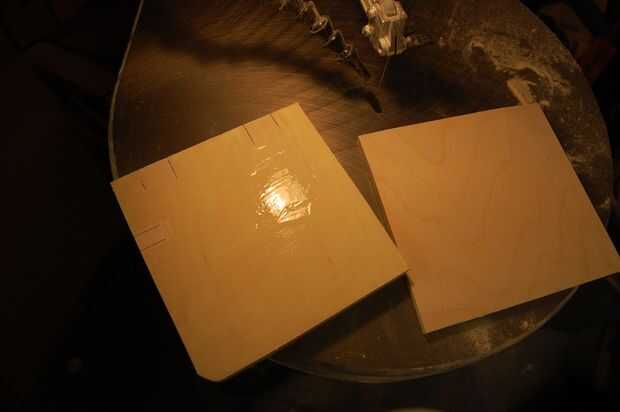

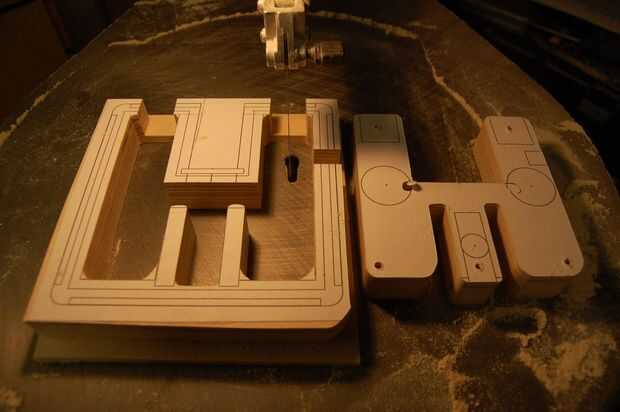

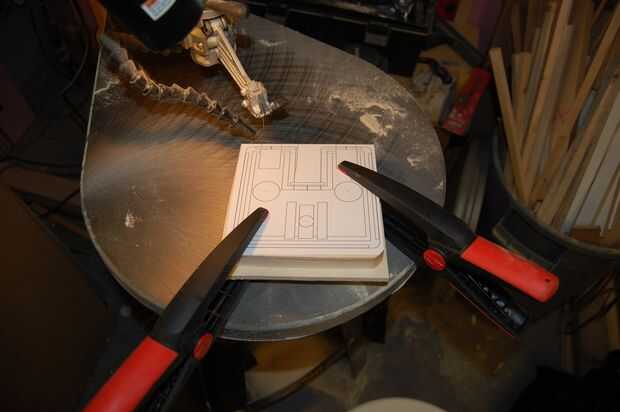

Para facilitar las cosas, el caso principal se corta en dos partes. Comience por cortar los agujeros donde en las salidas y el conector de alimentación irá, desde el 3/4" madera contrachapada. No cortar nada. A continuación, pegar la madera contrachapada de 1/4" hasta la parte inferior de 3/4" pieza, siendo consciente no se cualquier pegamento en los recortes. Fije las piezas Junta no minimizar cualquier costura visible.

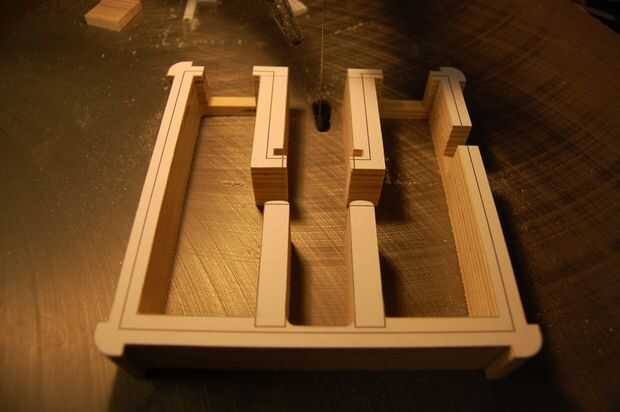

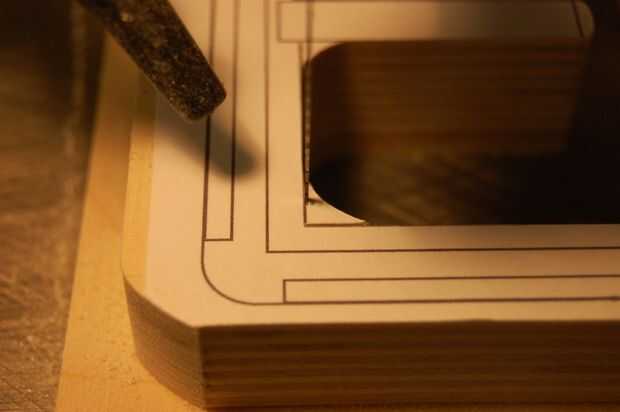

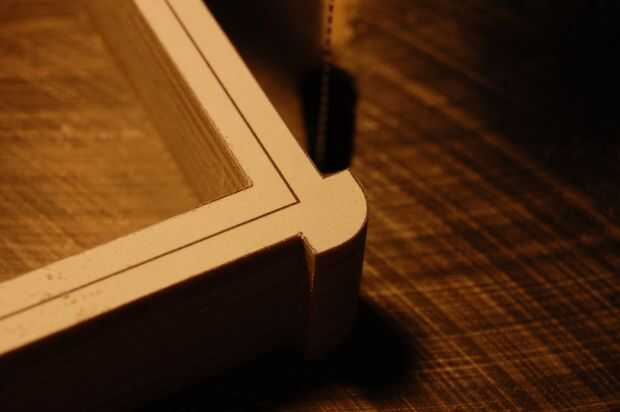

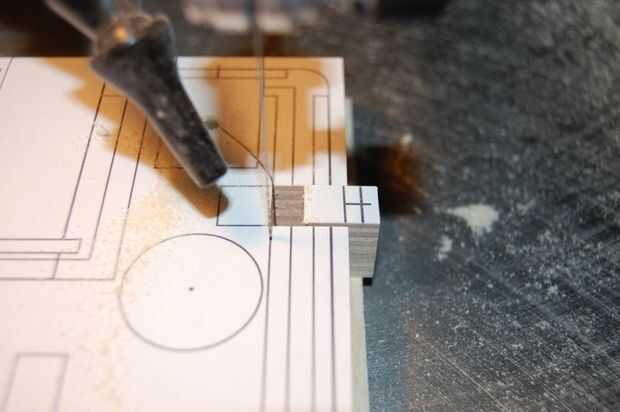

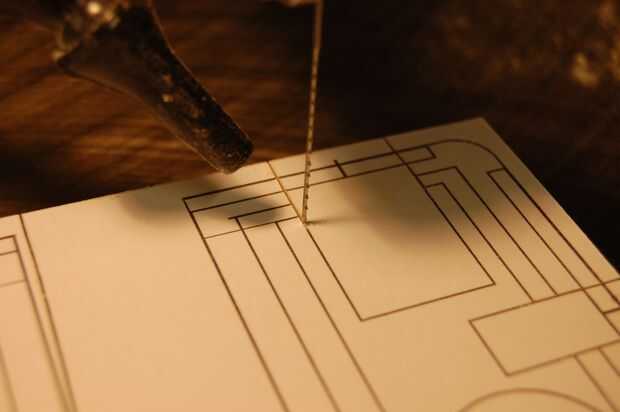

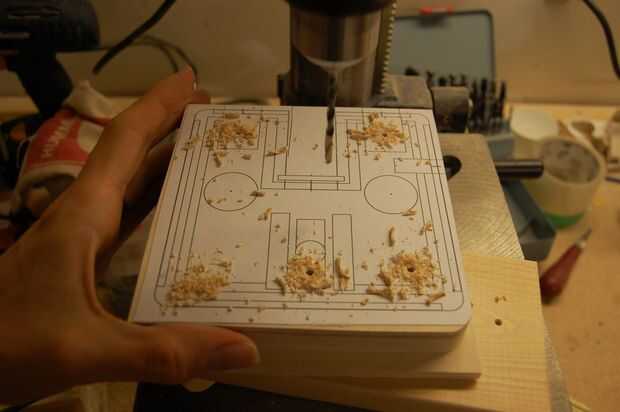

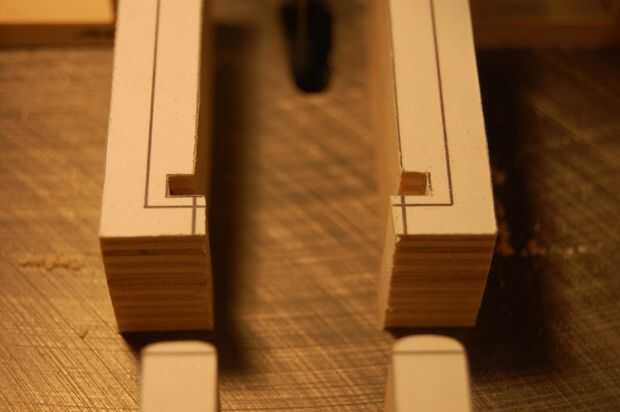

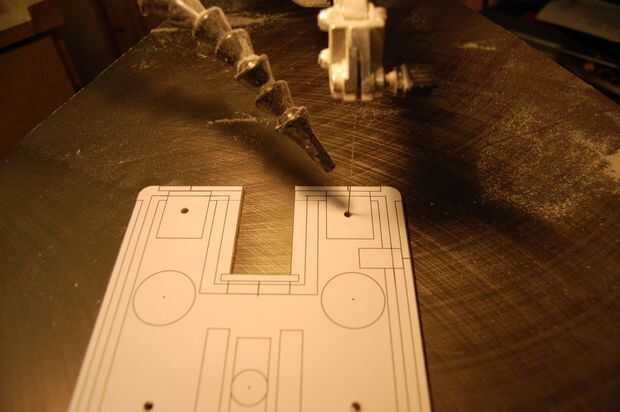

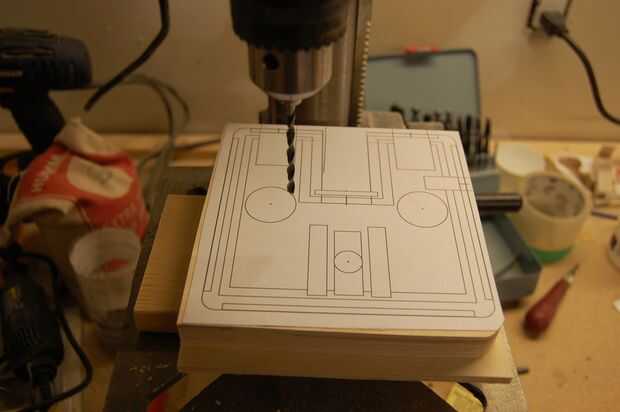

Cuando el pegamento esté seco, taladre un orificio guía para los cortes interiores. Con cuidado corte el interior y fuera de los bordes del bastidor principal. Tome nota de que las piezas de aluminio serán y cortar las muescas para ellos. También ser conscientes de los soportes a cada lado del interruptor.

Cortar con cuidado el bisel del panel superior. El exterior primero, luego taladre un orificio guía y hacer el interior corta.

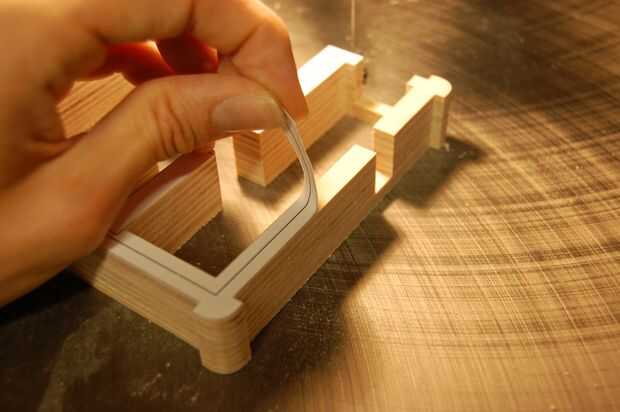

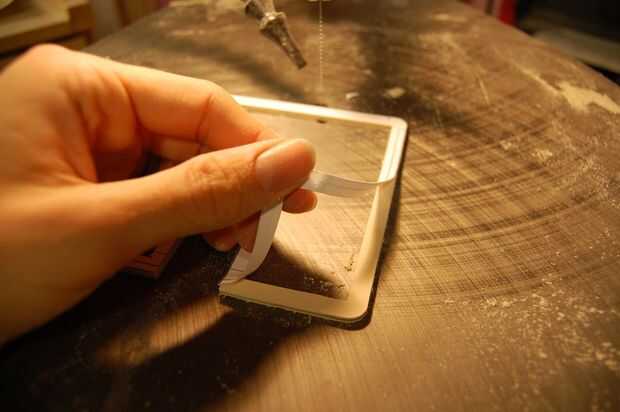

Por último, instalar la cuchilla de punta de corona en la Sierra de calar y girar a la velocidad de 1/4 (posición 3 en el 788 DeWalt). Esto le permitirá cortar el plástico sin lo de fusión. Cortar alrededor del interior muy líneas. La pieza de plástico debe encajar perfectamente dentro del bisel madera. Acabado de la pieza de plástico perforando orificios piloto de 3/32" para el interruptor y dos perillas de ajuste.
