Paso 1: Tipo I: latón accesorios de tubería, cojinete de bolas y resorte (no comprobado).

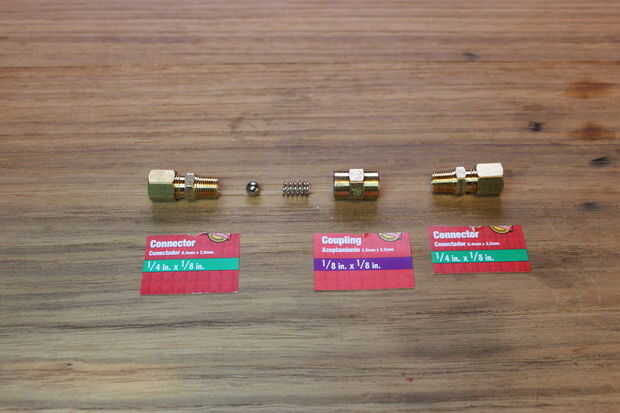

Piezas (se muestra en la foto):
- Acoplamiento, latón, 1/8 "x 1/8" (hilo de rosca de pipa), necesaria
- Conector, latón, 1/4"(tubería de cobre) x 1/8" (hilo de rosca de pipa), dos requeridos

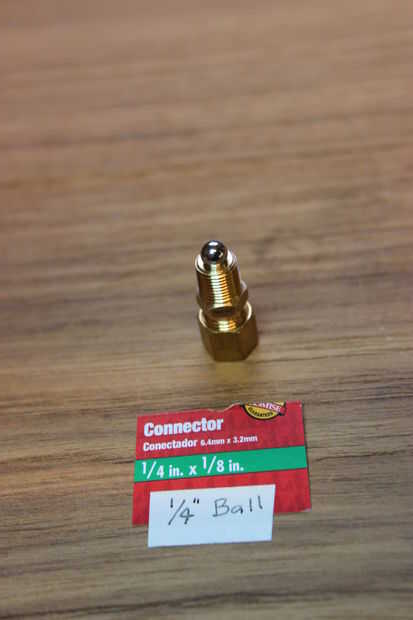

- Rodamiento de bolitas, 1/4"
- Resorte pequeño (opcional, ver tipo II)
Compré todas las partes en mi ferretería Ace, todo está comúnmente disponible excepto tal vez las bolas del rodamiento de bolitas.
Se pueden visualizar como funciona esto de la foto. Con las piezas montadas, el resorte sostiene el balón contra el interior apertura del conector, impidiendo el flujo en esa dirección; a la izquierda en la foto. Sin embargo, presión de fluido en la otra dirección se comprimir el resorte y permite el flujo.
Las piezas mostradas son para tubo de cobre de 1/4", con accesorios de compresión. Utilizando el concepto básico (cheque de bola interno), una válvula de retención similar podría hacerse para tubería de cobre más grande. También podría sustituir manguera conexiones para los conectores de la tubería.
Utilizas este diseño si usted que necesita un resorte interno para hacer un positivo, cierre firmemente. Pero piensa en esto:
- La primavera va a crear presión, que puede que no desee.
- Usted tendrá que darse una vuelta para encontrar sólo el resorte adecuado para caber dentro del acoplamiento.
- Algunos perfora o pule puede ser necesario para permitir que el resorte y bola para caber dentro del acoplamiento.
Ahora que ya he dicho a todos que el siguiente paso será describir una válvula similar pero sin el muelle.
