Paso 2: Tipo II: accesorios de tubería de latón y cojinete de bolas
Pensé que sería necesario una válvula de retención a la primavera, pero después de alguna experimentación decidió que un resorte puede no ser necesario, al menos para mi proyecto.

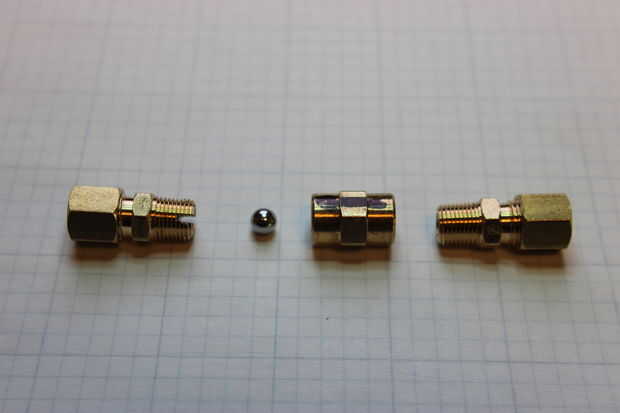

Piezas (se muestra en la foto):
- Acoplamiento, latón 1/8 "x 1/8" (hilo de rosca de pipa), necesaria
- Conector, latón, 1/4"(tubería de cobre) x 1/8" (hilo de rosca de pipa) dos requeridos
- Rodamiento de bolitas, 1/4"
Esto es lo mismo que la primera, con dos cambios:
- No hay primavera

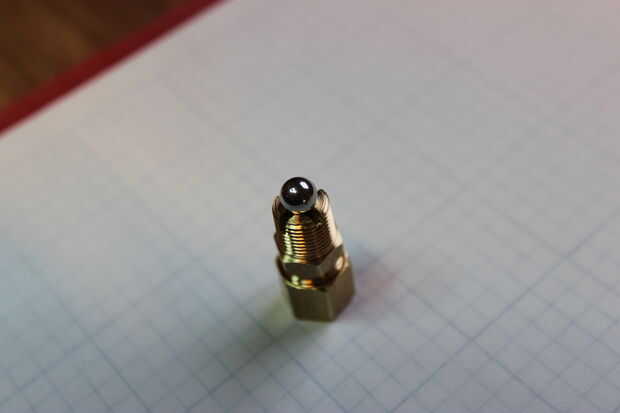

- Un corte transversal se realizó en el interior final de un acoplamiento.
He encontrado que la presión y el flujo de fluido asentará la bola sin el muelle.
El corte transversal en la cara interna de un conector (en realidad dos cortes, como una "X"), permite líquido a fluir la bola en una dirección, flujo en la otra dirección asentará la pelota, detener el flujo.
He completado y había probado tipo II y funcionó muy bien sin el resorte. Sin embargo, si usted tiene que tener absoluta cierre apretado en todas las condiciones, considerar tipo I.
