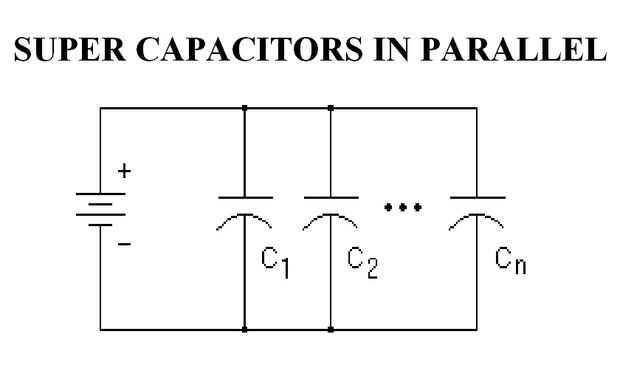

Paso 4: Paralllel condensadores
1) si poner dos capacitores en paralelo, la clasificación de la tensión no debe ser el mismo. Sin embargo, el Banco paralelo no debe cargarse más allá de la capacidad del condensador más pequeño. Por ejemplo, si tienes un 2.7v condensador estupendo y colocarlo en paralelo con un 2.5v condensador estupendo, no tienes que cargar el Banco pasado 2.5v. Llamaremos a la tensión de carga máxima VT Si usted tiene dos cadenas de condensadores en serie, puede colocarlos en paralelo uno con el otro, pero si difiere de la clasificación de la tensión de los bancos, usted tiene que asegurarse de usted regula el voltaje de carga para ser justo por debajo de la tensión nominal del banco más pequeños. Si tienes un banco de capacitores de 5 v, y que desea colocar en paralelo con un banco de condensador de 10v, usted no debe carga más allá de 5v. Personalmente, nunca cargue más allá de 80-90% de la carga más baja.
2) para determinar la capacidad total de un banco paralelo, simplemente añades las capacitancias juntos!
Ejemplo #1
Tienes tres condensadores en paralelo uno con el otro. La primera tiene una capacitancia de 6800uf y tiene un voltaje de carga max de 25v. El segundo es el condensador de 1f de 2.7v y el condensador final es 3000f de 2.5v. Usted simplemente sume las capacitancias:
CT (total capacitancia) = 0.0068 + 1 + 3000
CT = faradios 3001,0068
VT (voltaje de carga) = 2.5v (la tensión de carga del condensador más pequeño)
Ejemplo #2
Tiene dos bancos de capacitores serie. La primera es clasificada para 200f a 15v, y el segundo es apto para 1000f a 12v.
CT = 200f + 1000f
CT = 1200f
VT = 12v (el más pequeño condensador Banco carga tensión nominal)
Ejemplo #3
Tienes dos condensadores de la serie en paralelo. La primera es clasificada para 12f a 5.5v, y el segundo es apto para 2600f en 2.5v.
CT = 12f + 2600f
CT = 2612f
VT = 2, 5V (el más pequeño condensador Banco carga tensión nominal)
Serie / paralelo de condensador de calculadora: http://www.electronics2000.co.uk/calc/series-parallel-capacitor-calculator.php
