Paso 6: Carga tus condensadores estupendos

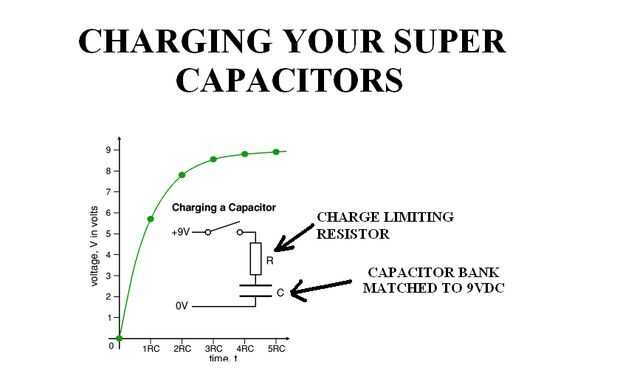

1) si está utilizando una fuente de alimentación que está protegida por un fusible, se debe limitar la carga de la alimentación de la fuente de alimentación del Banco de capacitores. Por ejemplo, digamos que tienes un banco de capacitores de 300 faradio que desea cargar a 6 v CC. Tienes una fuente de alimentación de 6v que es capaz del abastecimiento 1.2A MAX corriente antes de que el fusible se funde. Por razones de seguridad, vamos a encontrar la resistencia adecuada que limita la corriente a 1A:
Cálculos: Cuánto tiempo se tarda en cargarse:
Valor de la resistencia de carga = 6v / 1A = 6 ohmios - ley de Ohm Simple: R = E / I
Ahora, hablemos de energía (potencia).
Resistencia potencia = 6v x 1A = 6W (potencia = voltaje x corriente)
Para cargar Banco de nuestro capacitor de 6v a 1A con la fuente de alimentación de 6v, vas a necesitar una resistencia de 6 Ohm con una potencia valorar de 6W o superior.
Esto puede variar un poco debido a que todos capacfitors tienen una gran tolerancia, que es alrededor 10-20%; lo que significa que la capacitancia nominal puede ser mayor o menor en un 10-20% que el valor nominal marcada en el lado del condensador. Así, su resistencia también tendrá una tolerancia, pero no tan grande. Hay un montón de matemáticas con constantes de tiempo y la relación entre el condensador y el resistor. Si usted está interesado en el momento, revisa este enlace: http://physics.bu.edu/~duffy/semester2/c11_RC.html
Usted lo encontrará muy útil!
Si está usando un panel solar para cargar sus condensadores, usted necesita para asegurarse de que el panel es adecuado para el Banco de capacitores. Por esto, me refiero a que si usted está usando un panel solar de 12v, vas a quiere asegurarse de que su banco es nominal de 12v o más. Preferiblemente 15v a 17v seguro. También vas a querer usar un diodo en serie con el positivo del panel y el cable positivo de la batería de condensadores. Puedes ver un ejemplo de esto en paso #7. Este diodo se utiliza para asegurar que no es ninguna detrás-de los condensadores a través de la célula solar.
Si vas a utilizar un generador de manivela de DC, vas a quiere asegurarse de que utilizan el diodo así. Si no, toda la potencia que genera se perderá a través de los devanados del motor, y no vas a llegar a ninguna parte! El diodo es muy necesario! Va a crear nuevos instructables basados en condensadores estupendos que van más en profundidad sobre este tema. No dude en ver la a continuación videos. Entro en detalle cómo diseñé mis cargadores. Hay tres de ellos mostrará en estos videos.
También hay ICs que están disponibles con circuitos de equilibrio a bordo que pueden ayudarle en su camino, como este IC:
http://www.linear.com/Product/LTC3225
Este video te muestra uno de mis pequeños cargadores de condensador super programable. Un día, haré un instructable para esto. Emplea un microcontrolador PIC10 con un ADC interno:
Este siguiente video le mostrará un cargador de capcaitor super completamente armonioso que puede cargar a cualquier cuatro voltajes entre 0-15VDC. Este fue muy divertido hacerlo!
Este video muestra mi primer cargador condensador estupendo. He puesto que totalmente nuevo de ingeniería esto desde que asumí este video. Aún así, debe cómo ir sobre la carga.
