Vamos a cocinar: escáner 3D basado en Arduino y procesamiento (5 / 13 paso)

Paso 5: Rotación de plataforma

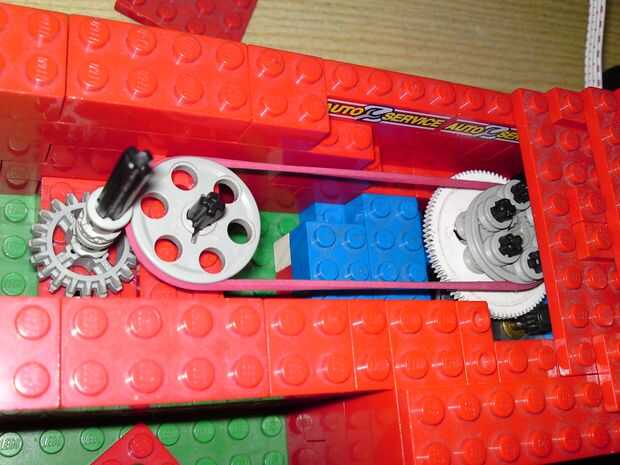

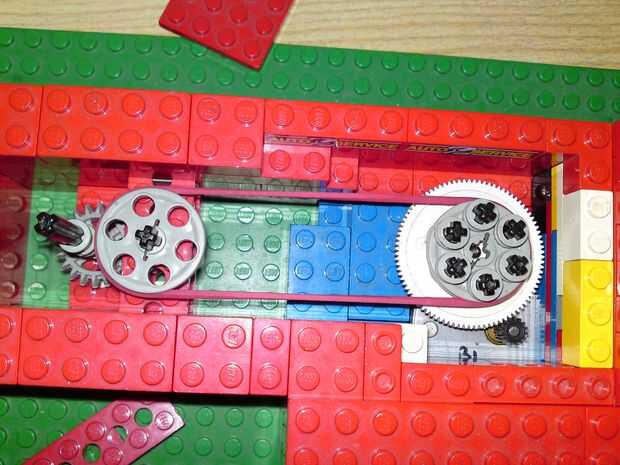

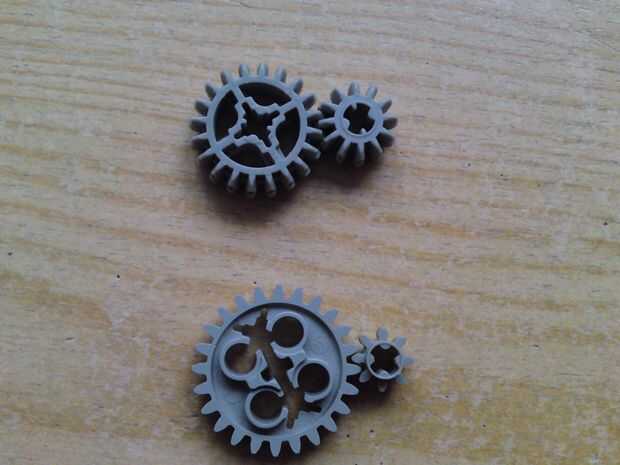

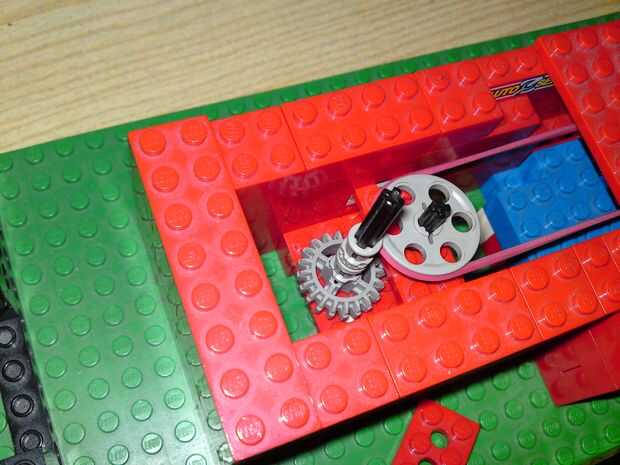

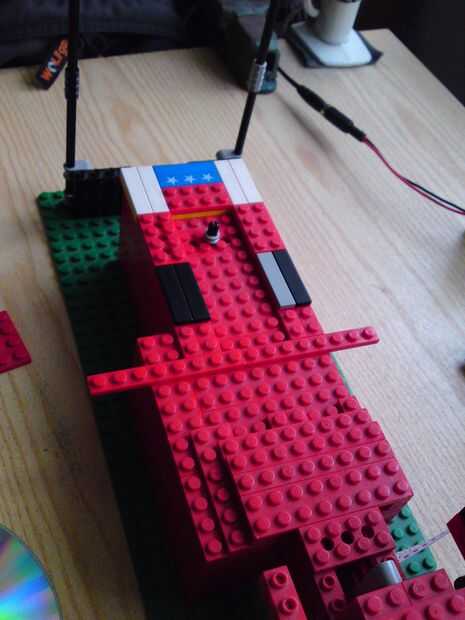

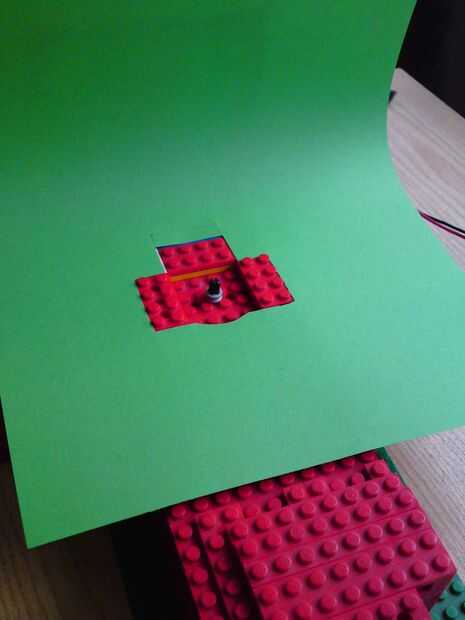

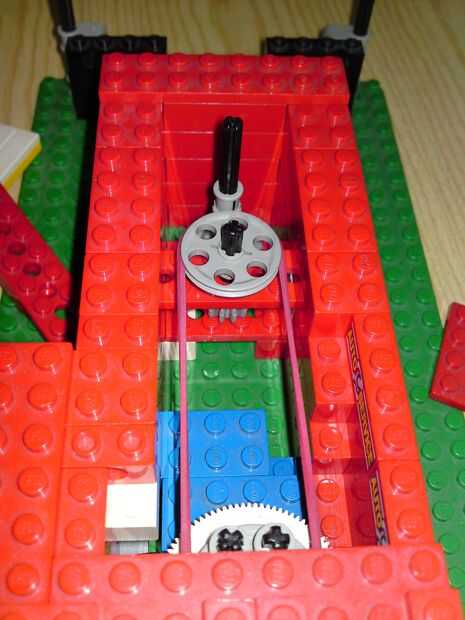

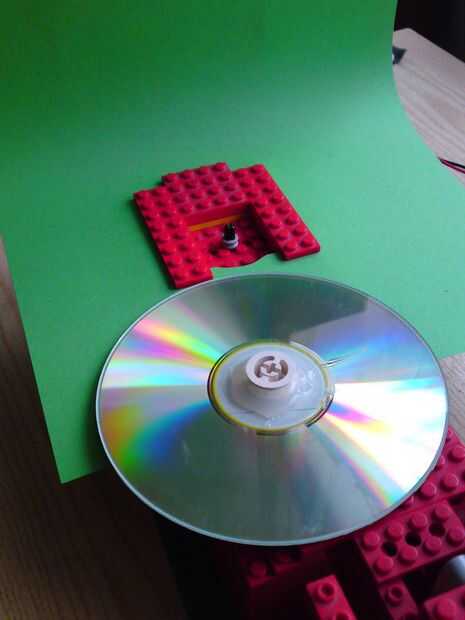

Lego part! Mi paso a paso se fue ocasionado por el Lego, por lo que tiene no hay posibilidad de moverse. No necesito utilizar tornillos, pegamento, etc.. Impulso se transfiere a la plataforma por la banda de goma y polea del mismo tamaño que el motor (ratio 1:1). A continuación, está conectado con otro eje por 20:12 engranaje. Todo esto causa general relación 10:1, que significa necesito exactos 10 giros completos. de más de una revolución de la plataforma. Plataforma fue hecha de CD pegado a rueda de Lego rota (era muy pobre serie de elementos de Lego, causas de plástico fino A un montón de brokes durante la reproducción normal...). CD está cubierto por papel verde, pegado de cinta adhesiva 2.
¿Foto vale más que mil palabras?
