Paso 2: Conecte el circuito

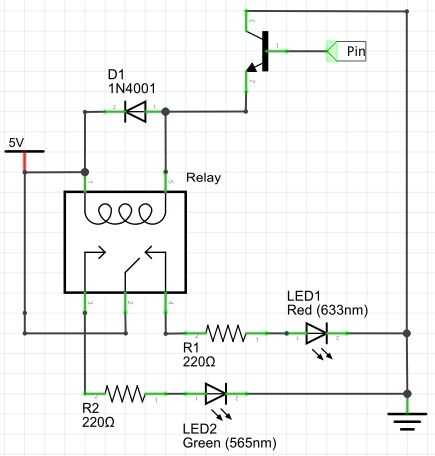

En este circuito, utilizar transistor(npn) para convertir 3.3v nivel del pin de salida a 5v para el relé.
Circuito simple, puede encontrar 3v relé y disfrutar sin transistor que utiliza.
Relé datesheet: hoja de datos de AJQ105
Si usted lee la hoja de datos del relé, usted puede encontrar 5 pernos, bobina, com, N.C. y N.A.
Carolina es normal cerrar y N.O abierto normal.
Sin ninguna señal de fuera, normalmente, Carolina se encuentra con com y N.A. está abierto.
Pero N.O se encuentra con com cuando coli tiene control con señal externa.

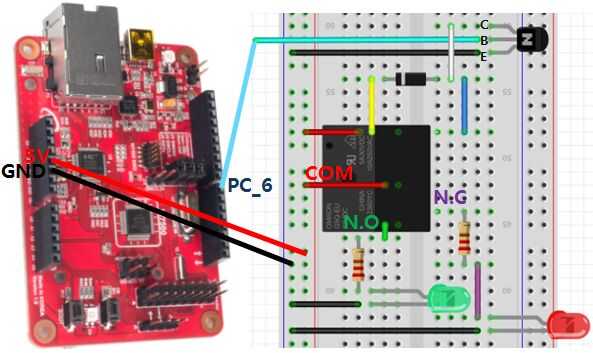

Con este básico, la alimentación del tablero de pan, led rojo se convierte via N.C. (PC_6 es baja).
Después de eso, si establece el alto de PC_6, coli dentro el relé establece el N.O alta entonces usted comprobará el led verde.
