Paso 5: Botones de alambre

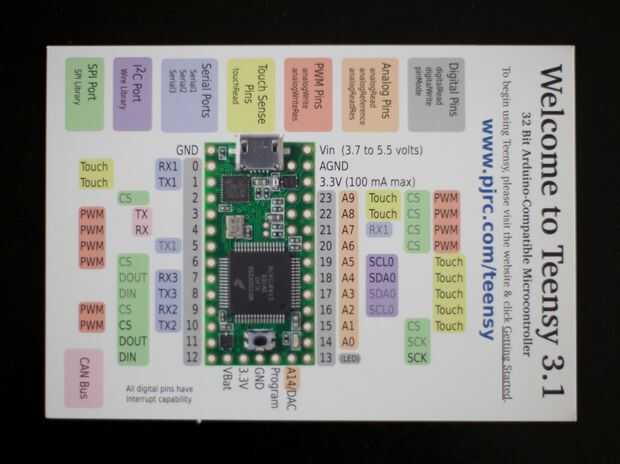

He incluido el diagrama que viene con cada Teensy, muestra cada pin del número y lo que pueden hacer.
Botón

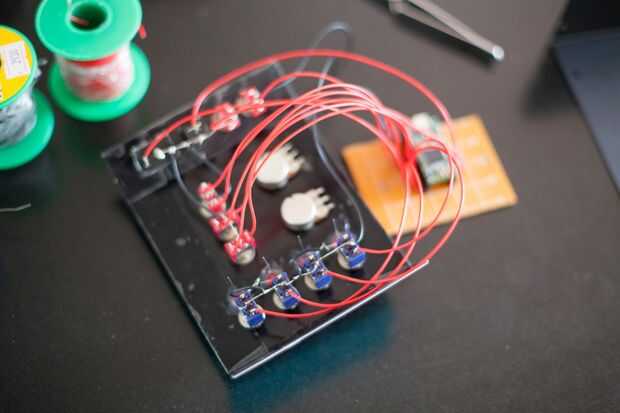

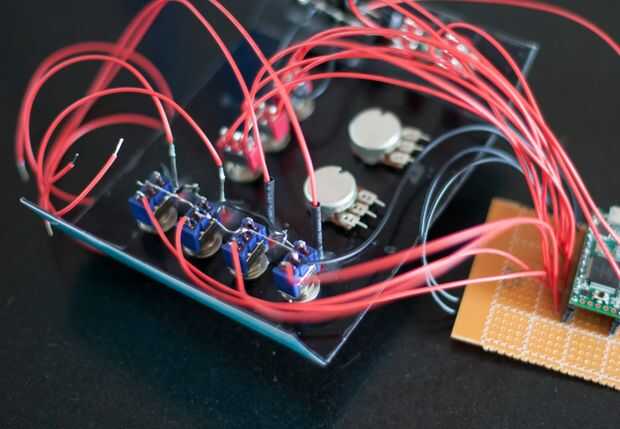

Un lado del botón va a la tierra, el otro a un pin digital en el Teensy.
Cada botón se ocupará de un perno (marcado en gris en el diagrama), y algunos de mis interruptores de 3 posiciones se toman dos. Hacer un seguimiento de qué números de pin que utilizas, pero no es necesario saber exactamente qué botón va a cada pin.
LED (opcional)
Con el lado plano del LED conectado a tierra, al otro lado se coloque a un lado de una resistencia de 220 ohm y el otro lado de la resistencia se conecte a un pin digital.
Notas
Algunos interruptores de 2 posiciones tienen tres pernos. Con el pin medio conectado a tierra, elegir qué lado quiere estar "on" y fíjela a un pin digital en el Teensy.
