Paso 3: El circuito

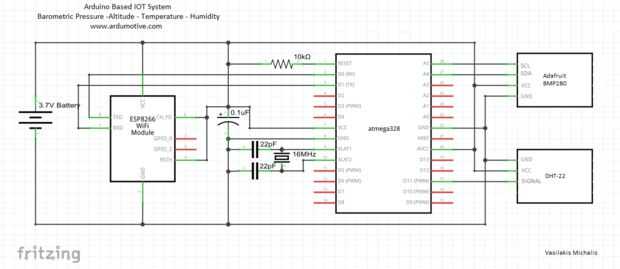

Aquí es el circuito esquemático.

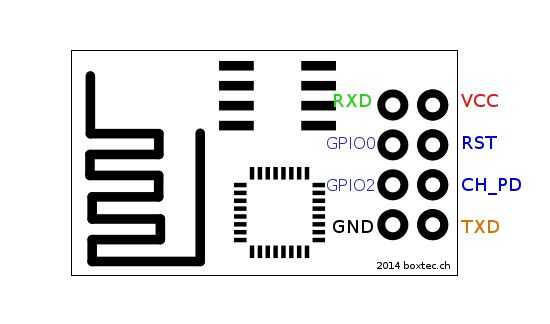

Conexiones del módulo WiFi de ESP8266:
- RXD en pin TX del Arduino
- GPIO0
- GPIO2
- GND a GND (¿qué más?)
- VCC a Arduino 3.3V Pin o cable "+" de la batería (3.7V)
- RST a Vcc
- CH_PD a Vcc
- TXD al pin RX del Arduino

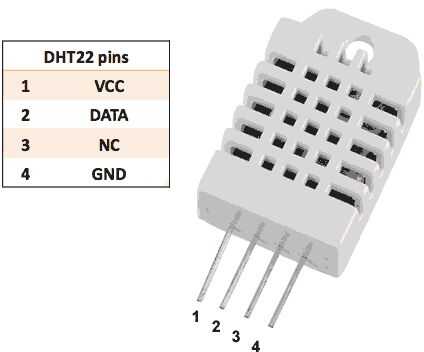

Conexiones del sensor DHT-22:
- VCC a Arduino 3.3V pin o cable "+" de la batería (3.7V)
- DATOS de Arduino pin 11
- NC
- Toma de tierra para GDN

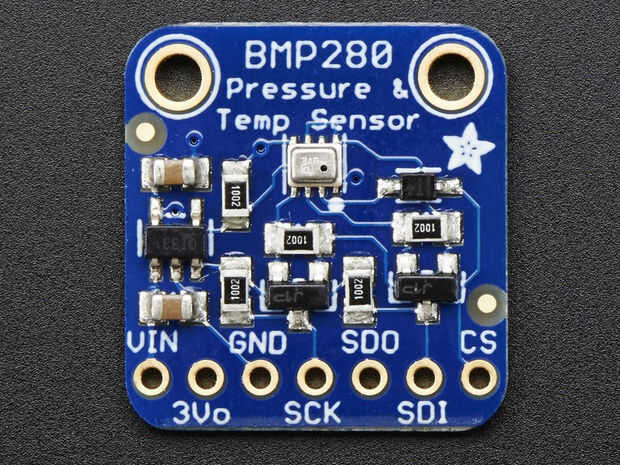

Conexiones del sensor Adafruit BMP280:
- Vin a Arduino 3.3V pin o cable "+" de la batería (3.7V)
- 3Vo
- Toma de tierra para GDN
- SCK a pin SCL Arduino (A5)
- SDO
- SDI con conector de Arduino SDA (A4)
- CS

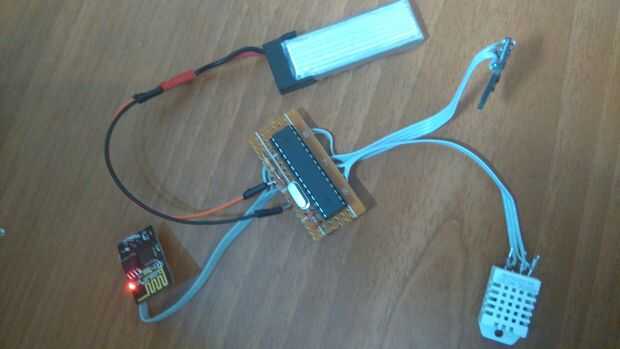

Puede probar el circuito con la construcción primero en un protoboard con la placa de Arduino uno. Para tu circuito personalizado final Asegúrese de utilizar un zócalo de 28pin para el IC atmega328.
