Vapor alimentado por USB cargador (3 / 4 paso)

Paso 3: Haga el regulador de voltaje USB

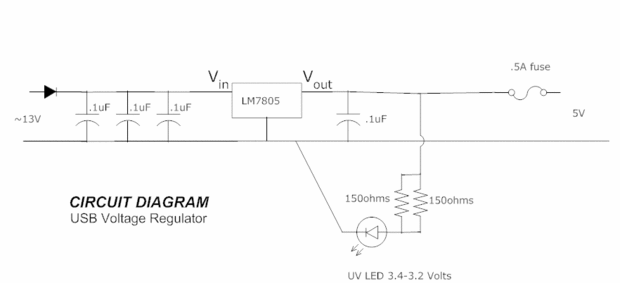

Fue el paso más intenso, debes ser capaz de soldar para completar esto. El diagrama del circuito se coloca por debajo. Tuve un repuesto UV LED usé, aunque funcionará cualquier LED para dar indicación de que su circuito está trabajando.

Ya que iba a usar esto en electrónica sensible, he añadido varios condensadores en la entrada. La hoja de datos recomienda .33uF pero solo usaba 3 casquillos de .1uF paralelamente para lograrlo. La salida también tiene un casquillo para suavizar la salida. Encontré la salida es una roca constante 5.025V. También he añadido un diodo al principio para que la batería de iPod no trate de girar el motor. Además, hay un fusible de 1/2 ya que el grado máximo de los dispositivos USB 500mA.
