Variable AC fuente de alimentación (transformador Variable) (1 / 4 paso)

Paso 1: Hacer la caja del transformador variable

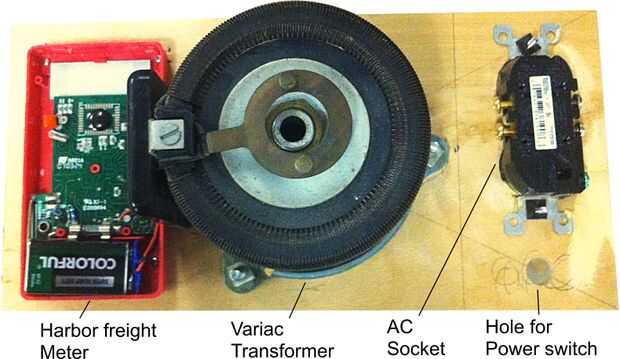

• Puse las partes (el multímetro de Harbor Freight), el Variac, el interruptor de encendido y el recipiente de la AC en un pedazo de madera para tener una idea de las dimensiones. Algunos de los otros equipos de mi laboratorio es 6 pulgadas de alto y 6 pulgadas de profundidad y pensé que usaría esas dos dimensiones por lo que encajaría en la caja de suministro de CA Variable con las otras cosas. Seis pulgadas también era alto y lo suficientemente profundo para adaptarse a la Variac. Así que finalmente decidí usar un panel delantero ancho 12 pulgadas x 6 pulgadas. El cuadro sería de 6 pulgadas de profundidad.

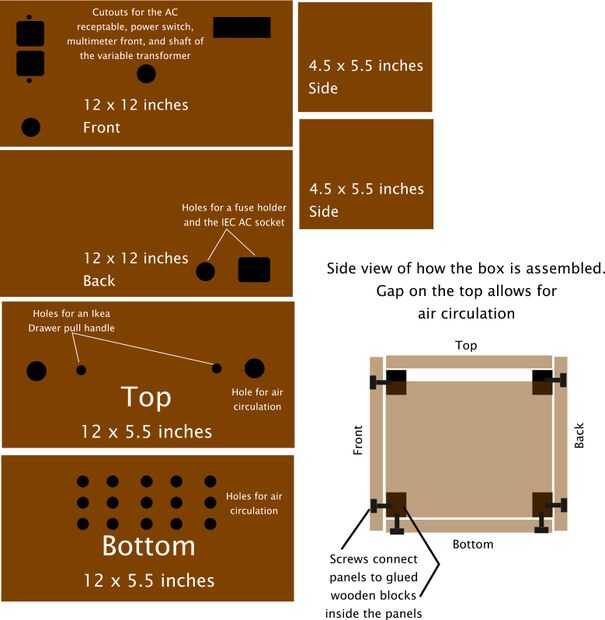

• Corte el panel de madera prensada de 1/4 pulgadas a las siguientes dimensiones. 2 piezas de 6 x 12 pulgadas para la parte delantera y trasera. 2 piezas de 12 pulgadas x 5,5 pulgadas para la parte superior e inferior. 2 piezas de 4,5 x 5,5 pulgadas para los dos lados.

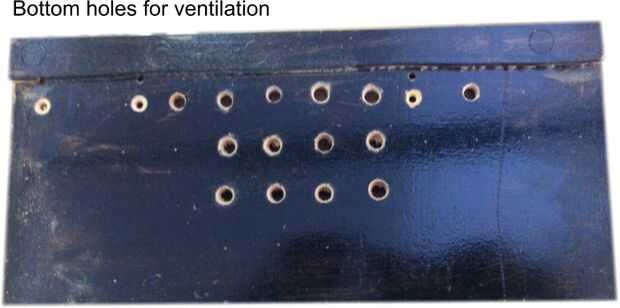

• Luego de perforar los orificios necesarios (para la ventilación, para el identificador de chasis (de un tirón de cajones ikea), para el sostenedor del fusible y el interruptor de encendido - vea el diagrama) y los recortes para el recipiente de la AC, para el multímetro mostrarán y para el IEC del zócalo en la parte trasera.
• Luego puso las piezas en el panel frontal y marcado donde pude colocar refuerzo piezas de madera. También Marque la ubicación de los orificios para los tornillos sostener el pesado transformador variable. En el panel delantero pegué trozos de madera para reforzar el panel y para servir como un punto de anclaje para atornillar en los laterales.
• El cuadro fue temporalmente montado con abrazaderas y luego se perforaron agujeros para que tornillos unir la caja. Iría a los tornillos a través del panel en un bloque de madera pegado en el panel adyacente atar todo junto.
• Los paneles de madera fueron pintados dentro y por fuera con alguna pintura de esmalte negro sobra.
