Variable AC fuente de alimentación (transformador Variable) (2 / 4 paso)

Paso 2: Conectar las piezas al panel frontal y cableado componentes juntos

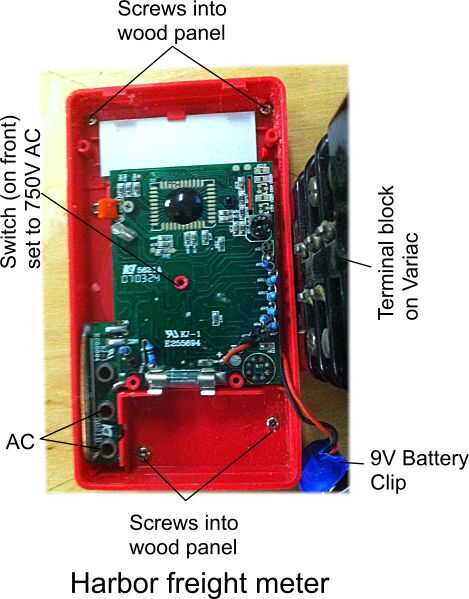

Fue eliminar la pared posterior de un multímetro de carga del puerto, los agujeros fueron perforados y el medidor fue unido al panel frontal mediante tornillos. La imagen muestra una prueba de ajuste antes de la pintura fue hecha.
El panel posterior fue perforado con dos orificios, uno para permitir la CA conduce a entrar en el metro de la parte posterior y uno para permitir la alimentación de 9V conduce.
Se cortaron los cables de conexión a clip de la batería de 9V en el metro y los cables de la salida de una fuente de alimentación de 9V fueron roscados por el orificio del backpanel metro y soldados a los cables de la batería de. La polaridad de la fuente de alimentación se comprobó antes de soldar con un multímetro para asegurarse de que + fue a rojo.
Las conexiones fueron cubiertas con un disipador de calor tubo.
Dos cables de CA se rosca a través del segundo agujero en la parte posterior del medidor y luego cada cable fue pretinned y soldada a la parte posterior de las tomas del plomo de prueba (ver diagrama).
El medidor ahora fue atado a la parte frontal pintada con los tornillos pequeños. El panel trasero se quebró en.
El recipiente AC fue unido al seguido por el interruptor de encendido.
El zocalo IEC y portafusible fueron atados a la parte trasera.

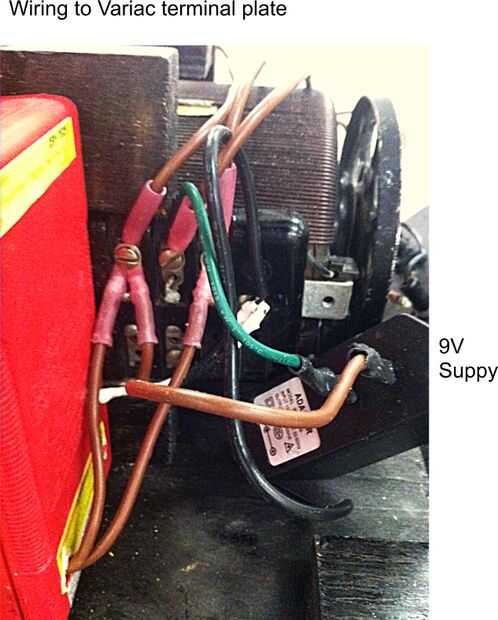

Un alambre fue soldado desde el terminal vivo del conector IEC (marcado L) en el panel posterior para el interno (terminal central) del sujetador del fusible en el panel posterior. El terminal exterior del sujetador del fusible fue conectado al switch con un cable lo suficiente para permitir que la caja de montar. Un cable desde la terminal de neutro en la toma IEC fue unido al terminal 1 en el transformador (ver esquema de conexión). Usé conectores de anillo engastado para conectar todos los cables al transformador.
Siga el diagrama de cableado para más detalles.
Los cables a la clavija de suministro fueron soldados a los dientes metálicos en la fuente. Tubo termo retráctil fue utilizado siempre que sea posible.

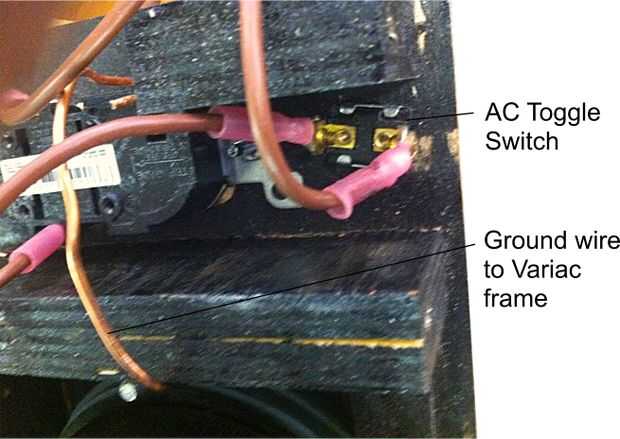

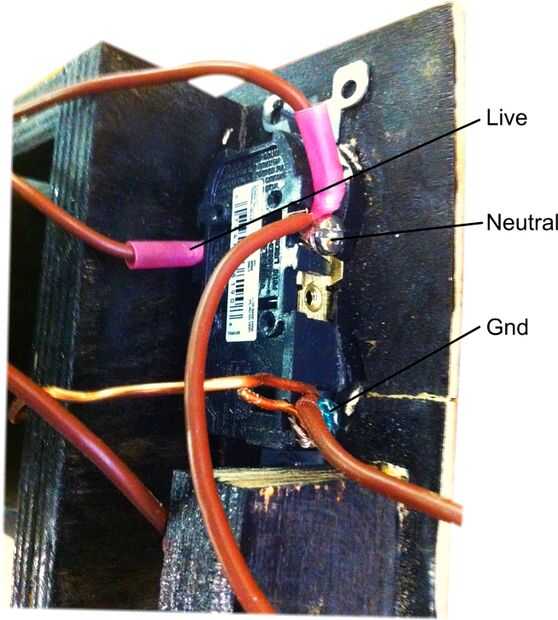

Fotos muestran el cableado del transformador, el interruptor de encendido y el recipiente de AC.

Vea el paso
