Paso 3: Diseñar - Copa
En la parte superior de los siguientes pasos de diseño, hay un video que muestra los pasos exactos a que tomé que luego son explicados como texto debajo de cada vídeo. Asegúrese de ver el video en HD ya que ayuda con la claridad de los números que escriba.
Todo lo que queda es un diseño más elegante y ergonómico alrededor de este concepto ya probado y para ello, voy a usar AutoDesk gratis CAD 3D modelado de software dediseño AutoDesk 123Dy para ello voy a diseñar para impresión 3D en un 'MakerBot Replicator 2' (con el PLA que es un plástico biodegradable no tóxico derivado del almidón de maíz) o cualquier otro 3D impresora/3D impresión técnica aprovechando muchos de 3D impresión de atributos (no soy nuevo en el mundo de la impresión 3D!).
Descargar primera y abierta 'Design de AutoDesk 123D' disponible en este enlace de descarga si ya no tiene y haga clic en 'inicia un nuevo proyecto' (si aparece este diálogo, si no, haga clic en el logo 123D y haga clic en el botón 'Nuevo'). Asegúrese de que en la parte inferior derecha de la ventana muestra 'Unidades: mm' como este instructable utiliza milímetros como las unidades en todas las dimensiones, si este no es el caso, se ciernen sobre cualquier unidad se está visualizando, y luego seleccione 'm' de la caída de la caja.
Durante este paso, voy a utilizar una herramienta muy poderosa en el 123D software denominado 'Revolución' que permite formas orgánicas muy complejas crear a partir de un boceto 2D simple, esto puede crear mucho más ergonómico y orgánica conforma las características de simple 'Extrude'.
Utilizando las herramientas 'Spline' y 'Polyline' en la categoría de 'Sketch' en la parte superior haciendo clic en la herramienta correspondiente en la categoría de 'Bosquejo' y haciendo click en la rejilla para iniciar un bosquejo, dibujé un perfil ergonómico de la cara exterior de una forma básica de copa. Después de usar una herramienta, pulse la tecla enter o haga clic en la pequeña garrapata verde que aparece para confirmar la línea dibujada y salir el bosquejo. Después de seleccionar una nueva herramienta, siempre hice olvide seleccionar (clic) una de las líneas previamente trazadas para asegurarse de que estaba añadiendo el dibujo existente que ayuda más adelante cuando realice las funciones de este sketch (tales como la función de 'Revolución' usar más adelante). Después de salir el dibujo, las líneas y curvas spline puede modificarse todavía haciendo clic y arrastrando los puntos respectivos en el bosquejo, esto es útil a lo largo de este tutorial.
Entonces agregué algunas dimensiones haciendo clic en una de las líneas he seguidas revoloteando sobre el símbolo del engranaje que aparece y luego haciendo clic en el botón 'Editar cota', luego agregué dimensiones cortadas apropiadamente el perfil haciendo clic en dos puntos o líneas para añadir una dimensión entre haciendo click para confirmar y luego doble clic en la dimensión creadora para editarlo , Hice la altura de la Copa 11mm más corta que la altura final propuesta de la taza (para el espacio agregar una marca para el 10mmx1mm gruesa 'ventilación cubierta collarín giratorio' más tarde, lo que permite al usuario seleccionar las características aislantes de la Copa), también se pueden añadir algunas dimensiones mientras dibujo con ciertas herramientas como la herramienta "Polilínea" simplemente tecleando en la dimensión deseada mientras que trazar una línea , Ve el video de arriba para ver las otras dimensiones que usé en este punto.
Con la herramienta 'Offset' en la categoría de 'Sketch' en la parte superior, ha hecho clic en el perfil y crea tres copias dentro de la original en distancias de 1mm, 6mm y 7mm, que para las otras tres caras de las dos paredes que hace cada 1mm de espesor de pared (que creo que es conveniente para la impresión 3D de filamento fundido) y la creación de un espacio grueso de 5mm entre ellos , es en esta brecha que circula o aire para enfriar la bebida o aislar la taza para mantener la bebida caliente dependiendo de la preferencia del usuario.
Luego agregué el espacio para el collar de la cubierta de ventilación en la parte superior agregando una altura 11mm más a la Copa como una sección sangrado alto 10mm (por 1,1 mm para sujetar el collar grueso 1 m m (produciendo una holgura de 0,1 mm cuando el collar se instala lo que le permite ser girada fácilmente)) para mantener el collar más adelante mediante el uso de la herramienta 'Polyline' para dibujar esta sección como se muestra en el video de arriba. Como esto que estoy diseñando para la impresión 3D, también he añadido una línea de 20 grados en ángulo bajo el alero de la muesca para el collar de la necesidad de contar con material de apoyo impreso debajo de él en la cavidad de aislamiento como esto afectaría a las funciones de tazas.
Utilizando la herramienta 'Polyine' otra vez cerrada cada par de líneas en ambos extremos por lo que se convertiría en formas sólidas que pueden convertir a 3D.
Cuando las paredes están listas para convertir en 3D, tendrá un tono rojizo a ellos, si esto no ocurre que significa que las líneas que componen cada pared no todos se unieron a tan no son continuas que encontré que la falla de la función de 'Offset' como cuando las líneas fueron compensadas, estaban también split apart , para solucionar esto, simplemente borrar las líneas horizontales que se compensaron durante la operación de 'Offset' y luego simplemente volver a dibujarlos en el mismo lugar asegurándose de que cada extremo se conecta a las otras líneas correspondientes, las paredes deben tener una tonalidad rojiza a ellos si no fuera así antes.

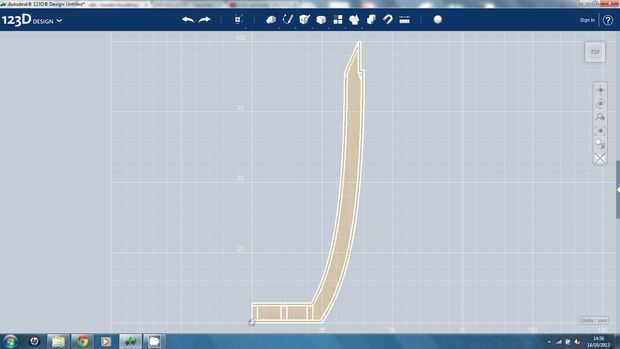

Luego, utilizando la herramienta "Rectángulo", agregué las costillas de 2mmx5mm en el boquete de aire en la parte inferior de la copa para apoyar la base de la pared interna de la Copa por lo que puede ser 3D impreso mientras sigue atrapando aire para aislar y evitar la pérdida de calor a través del fondo de la taza.

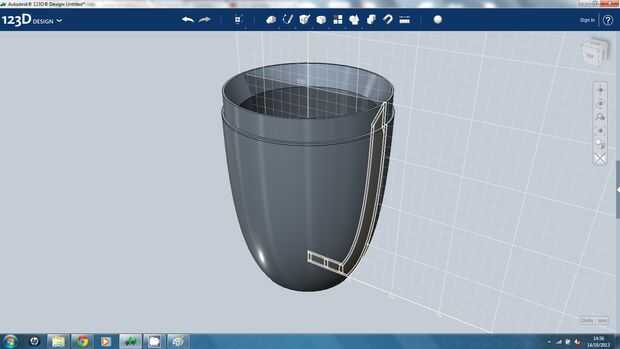

Ahora giraba el plano mediante la herramienta de 'Revolución' en la categoría de 'Construir' en la parte superior, he seleccionado las dos paredes de la Copa y las costillas en la parte inferior de la Copa, luego selecciona el botón de 'Eje' y luego selecciona la línea vertical de la costilla izquierda a actuar como el eje de rotación. Luego he escrito en '360' por lo que el perfil giraría 360 grados y luego golpeado ligeramente el botón enter para confirmar.
La forma básica de 3D ahora se ha completado y que ahora debe añadirse un mango, las rejillas de ventilación y el respiradero cubre cuello...
