Paso 4: Diseñar - mango
Ahora voy a usar un otro de herramientas poderosas de 123D llamados 'Barrido' para crear el asa de la taza. Esta herramienta también le permite mucha libertad de crear formas prácticas de orgánicas y ergonómicas (sin embargo no te da tanta libertad como la herramienta 'loft' que le permite crear complejos orgánicos formas sin embargo esta herramienta no es necesaria utilizar en este instructable).

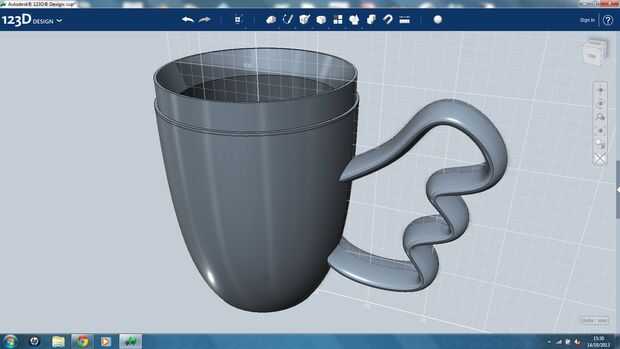

En esta demostración, voy a mostrarte cómo crear una manija simple sin embargo simplemente cambiando la forma de la trayectoria de crear puede crear algunos diseños bastante funky manija muy fácilmente (un ejemplo se muestra en los cuadros en la parte superior de este paso).
En primer lugar, con la herramienta 'Elipse' en la categoría de 'Sketch', haga clic en una zona vacía de la cuadrícula para iniciar un dibujo nuevo y elaboró un óvalo con radio de 10mm en el eje x y con radio de 5mm en el eje y una cuarta parte de la forma de la Copa con el punto tocar el exterior de la Copa.

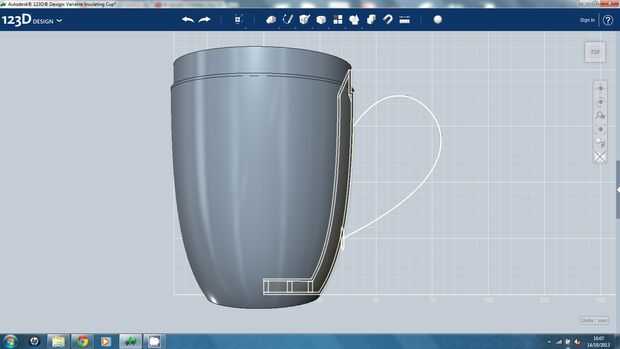

Luego selecciona la herramienta 'Spline' en la categoría de 'Bosquejo' y haga clic en una zona vacía de la cuadrícula (para asegurarse de que había comenzado un nuevo sketch independiente hasta el último) y dibujó una taza simple mango forma comenzando en el centro del óvalo había dibujado antes y dibujo la forma de un mango antes de terminar la tira en la pared de la taza cerca de la cima.

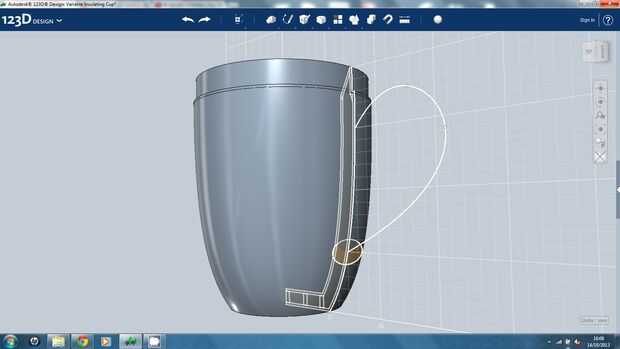

Después de salir el bosquejo (haciendo clic sobre la garrapata o tocar la tecla enter), selecciona el óvalo se cernía sobre el símbolo 'engranaje' y haga clic en el botón 'Mover' y girar el óvalo 90 grados alrededor del eje y agarrando y arrastrando el asa correspondiente haciendo el óvalo (áspero) tangente a la Copa.
A continuación haga clic en la herramienta de 'Barrido' en la categoría de 'Construir' y selecciona el óvalo como el 'perfil' y a continuación, haga clic en el botón 'Ruta' y luego seleccionado el mango en forma de spline para actuar como el camino para el barrido, antes de confirmar con la tecla de enter me aseguré que la función de barrido para crear un 'nuevo sólido' en el botón a la derecha del botón 'Ruta'.
El mango y la Copa son no conectados entre sí para conectarlos juntos primero hacer clic en la palanca y hace clic en el botón 'Mover' que aparece hacia la parte inferior de la pantalla y luego el mango hacia la Copa hasta los bordes de la manija son dentro de la taza y arrastrando la 'manija' con una flecha en el eje correcto del movimiento previsto.
Ahora tenemos el problema que parte de la manija está ahora dentro de la cavidad de aislamiento, para solucionar esto, he seleccionado la herramienta de 'Revolución' otra vez en la categoría de 'Construir' y seleccioné el área de la cavidad de aislamiento del esbozo del que se usó para crear la forma inicial de la Copa como el 'perfil' y otra vez seleccionado el botón de 'Eje' y luego selecciona la línea vertical en el extremo izquierdo de este bosquejo sin embargo esta vez a que hace clic en el botón junto el botón de 'Eje' y seleccionado por la herramienta de 'Revolución' a 'Corte' por lo que eliminaría todo el material que se encuentra en esta cavidad (piezas de la manija).

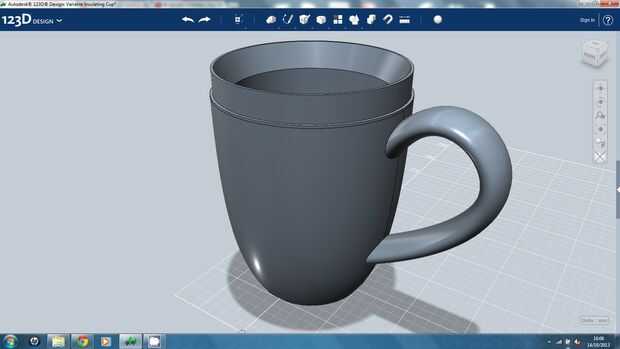

A continuación combinado los dos sólidos con la herramienta de 'Combinar' y seleccionando la Copa y el mango haciendo clic en ellos individualmente y luego confirmó la función con la tecla enter, estos dos sólidos que se crearon individualmente y actuó independientemente ahora se han combinado en un sólido y por lo tanto se comportarán como un sólido, esto facilita aún más pasos.
Por último, selecciona la Copa haciendo clic en él y luego de hacer clic en el botón 'Mover' en la parte inferior de la pantalla y volver a lo había orientado por la taza de rotación de 90 grados alrededor del eje x y moviendo la Copa 50 mm hacia arriba para que la Copa está sentado en la posición vertical de la red, este paso también hará que los próximos pasos mucho más fácil.
El siguiente es añadir los respiraderos el cogote...
