Paso 5: Diseñar - ventilación superior
En este paso, he creado las rejillas de ventilación en la parte superior de la Copa, que puede ser cubierto o a la izquierda abierto usando el collar que he diseñado después de aislar o aumentar la pérdida de calor de la bebida.
Crear los orificios de ventilación fue un paso simple y rápido ya que toma ventaja de las funciones de 'Patrón' del 123D diseño que ahorra mucho tiempo y hace los orificios igualmente espacios hacia fuera y aseado.
Para empezar selecciona la herramienta 'Box' de la categoría 'Primitivas' en la parte superior y cambia sus dimensiones a 5x5x5m antes de colocar sobre la rejilla, este cuadro va a ser utilizado más adelante para sustraer material de la taza para hacer orificios de ventilación entre la cavidad de aislamiento en la taza y el aire exterior.

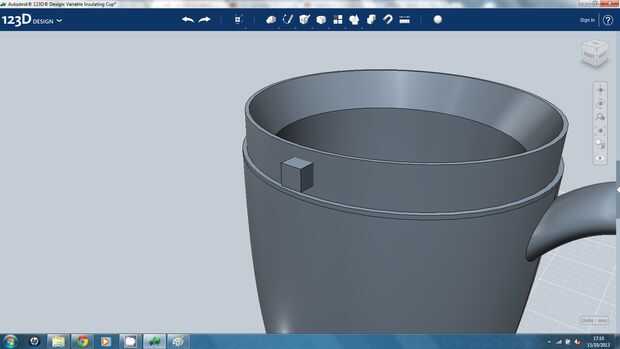

A continuación, ha hecho clic en la herramienta 'Snap' y selecciona una cara del cubo seguido por la cara exterior de la muesca en la parte superior de la Copa a sostenga el collar, esta herramienta muy cuidadosamente coloca el cubo en el centro de esta sangría contra la cara exterior que ahorra mucho tiempo comparado a mover manualmente el cubo en exactamente la misma ubicación.
Mediante el uso de la herramienta 'Snap', esto también agrupa los dos cuerpos por lo que ya no puede actuar como objetos separados así pueden ya no ser manipulados por separado (que ayuda a la mayoría de las veces), sin embargo para arreglarlo, todo lo que necesita hacer es haga clic en la taza y seleccione 'Desagrupar' en la categoría «Agrupación» en la parte superior, ahora actúan independientemente como distintos cuerpos.
A continuación, hace clic en el cubo y haga clic en el botón 'Mover' que aparece hacia la parte inferior de la pantalla, entonces usando la manija correspondiente con una flecha en el eje del movimiento previsto, moví el cubo 1,1 mm (este valor también se puede introducir en el campo de texto como '-'1,1 Si esto es más fácil) en la pared exterior de la taza antes de confirmar el movimiento con la tecla enter.

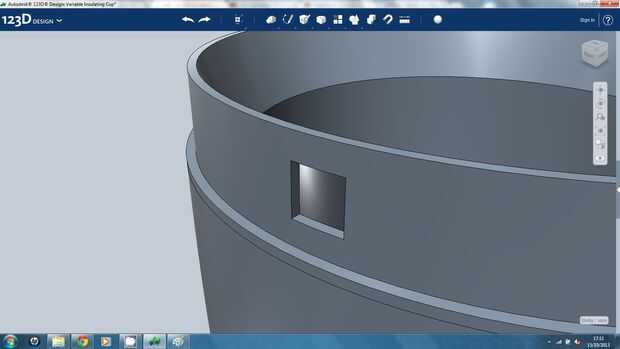

Ahora haga clic en la herramienta de 'Combinar' he utilizado anteriormente y haga clic en la taza (como 'destino sólido') seguida del cubo (como 'fuente sólido') y luego seleccionado para la herramienta a 'Sustraer' (la ' fuente sólida' del blanco sólido) haciendo clic en el botón junto al botón fuente sólida y seleccione 'Restar', entonces confirmé nuevamente mediante el botón de enter que creó uno de mis orificios.

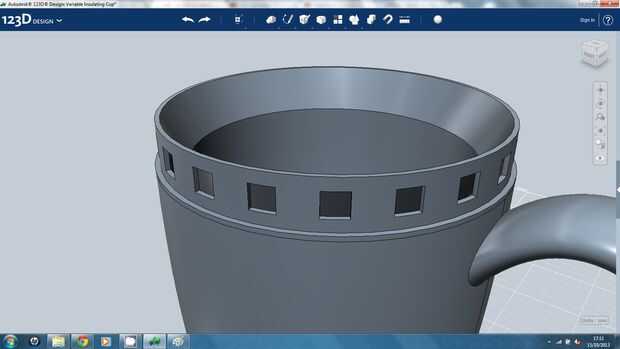

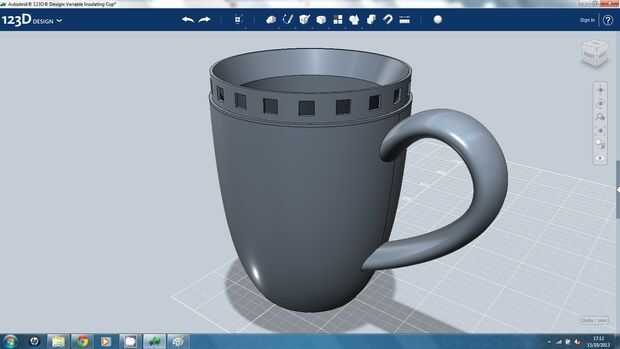

Entonces usé (clic) la herramienta de 'Patrón Circular' en la categoría de 'Patrón' en la parte superior seleccionado (clic) las cuatro caras de la ventilación producida por la función de 'Restar' yo, luego hice clic en el botón de 'Eje' y haga clic en cualquiera de los círculos en la parte superior de la Copa como el eje de rotación, finalmente he escrito en el número 20 como el número de ocurrencias de este patrón se produce alrededor del eje seleccionado y luego confirma la operación con la tecla enter.
El siguiente es añadir las rejillas de ventilación en la parte inferior de la Copa permitiendo una convección actual que se producirá cuando sea necesario para aumentar la pérdida de calor de la taza...
