Paso 7: Diseñar - Collar
Aquí es el último paso, hacer el collar...
Este es el collar que después de la impresión puede ser colocado en la parte superior de la taza en el sangría y puede girarse a cualquier bloque de los respiraderos superiores (para hacer la taza alta de aislamiento) o para abrir estos orificios y permitir que las corrientes de convección extraer calor del contenido de la taza (modo de aislamiento bajo).
Para comenzar con, seleccioné la herramienta 'Círculo' en la categoría de 'Sketch' en la parte superior, luego hacer clic en la cuadrícula para seleccionar como el plano para el bosquejo y haga clic en cerca de (pero no demasiado cerca) golpeado ligeramente la copa para seleccionar el centro del círculo y luego escrito en '80' para hacer el círculo de 80mm de diámetro, que luego enter para cerrar la dimensión y luego haga clic en para terminar de dibujar el círculo , Luego creé otro círculo con la misma técnica con el centro estar en el mismo lugar el círculo existente pero esta vez hizo el diámetro 78mm, así que esto crearía un cuello de sección 1mm de espesor entre los dos círculos.
Luego utilicé la herramienta 'Extrude' en la categoría de 'Construir' para crear este collar en 3D, para ello he seleccionado la herramienta 'Extrude' y haga clic en el área entre los dos círculos que creó anteriormente, luego que los tipos en el campo de texto '10' para establecer la altura de extrusión en 10mm que el collar de 10mm de alto.
De aquí en adelante, la creación de los orificios en el cuello que coincidan con las rejillas de ventilación superiores en la Copa es casi idéntica al paso 5 donde creamos el superior respiraderos (cualquier texto modificado está en [corchetes]):
Para empezar con selecciona la herramienta 'Box' de la categoría 'Primitivas' en la parte superior y cambiaron sus dimensiones a 5x5x5m antes de colocar sobre la rejilla, este cuadro va a ser utilizado más adelante para sustraer material del [collar] hacer respiraderos [que cerrar o abrir las rejillas de ventilación superiores en la Copa cuando se coloca en la mella].

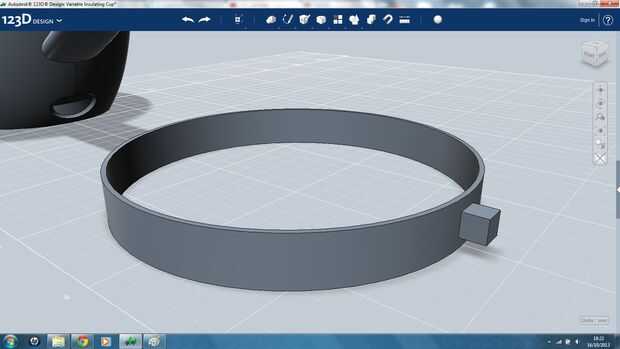

A continuación, ha hecho clic en la herramienta 'Snap' y selecciona una cara del cubo seguido por [la cara externa del cuello], esta herramienta muy cuidadosamente coloca el cubo en el centro [del cuello] contra la cara exterior que ahorra mucho tiempo comparado a mover manualmente el cubo en exactamente la misma ubicación.
Mediante el uso de la herramienta 'Snap', esto también agrupa los dos cuerpos por lo que ya no puede actuar como objetos separados así pueden ya no ser manipulados por separado (que ayuda a la mayoría de las veces), sin embargo para arreglarlo, todo lo que necesita hacer es haga clic en [cuello] y seleccione 'Desagrupar' en la categoría «Agrupación» en la parte superior, ahora actúan independientemente como distintos cuerpos.

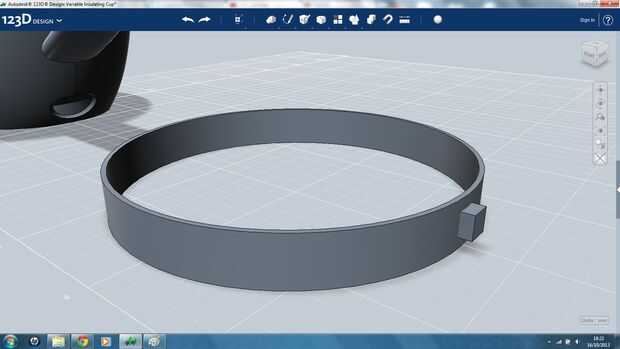

A continuación, hace clic en el cubo y haga clic en el botón 'Mover' que aparece hacia la parte inferior de la pantalla, entonces usando la manija correspondiente con una flecha en el eje del movimiento previsto, había movido el cubo (unos 3mm) en la pared externa de la [collar] antes de confirmar el movimiento con la tecla enter.

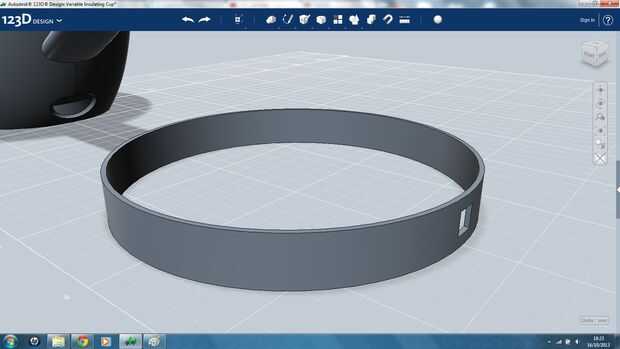

Ahora que ha hecho clic en la herramienta de 'Combinar' he usado anteriormente y hace clic en el [anillo] (como el ' destino sólido) seguido del cubo (como 'fuente sólida') seleccionado para la herramienta de 'Sustraer' (la ' fuente sólida' del blanco sólido) haciendo clic en el botón junto al botón fuente sólida y seleccione 'Restar', entonces confirmé nuevamente mediante el botón de enter que creó uno de mis orificios.

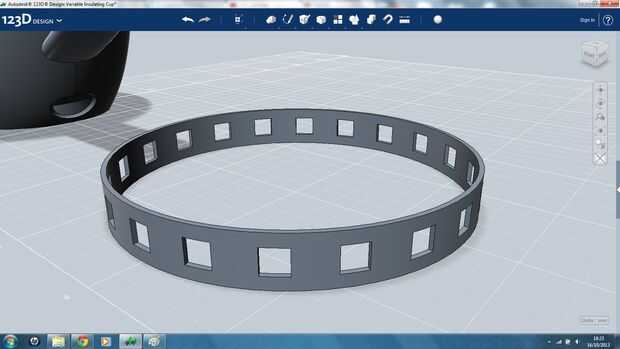

Entonces usé (clic) la herramienta 'Patrón Circular' en la categoría de 'Patrón' en la parte superior seleccionado (clic) las cuatro caras de la ventilación producida por la función de 'Restar' yo, luego hice clic en el botón de 'Eje' y haga clic en cualquiera de los círculos en la parte superior del [collar] actuar como eje de la rotación, finalmente he escrito en el número 20 como el número de ocurrencias de este patrón se produce alrededor del eje seleccionado y luego confirma la operación con la tecla enter.
Ahora ya podía ir más allá y filete algunos bordes sin embargo siento que el diseño será más atractivo y más fácil de usar sin.
Último es imprimir en 3D el diseño (si quiere)...
