Paso 1: Información básica + piezas
La PSU ATX tiene un montón de hilos que salen de la parte posterior. Puede ser reconocidos por su color (http://en.wikipedia.org/wiki/ATX ).
- Negro: tierra (GND)
- Naranja (+ marrón): 3.3V
- Rojo (+ rosa): 5V
- Amarillo: 12V
- Azul:-12V
- Púrpura: 5V Standby.
- Los cables marrón y rosa son detección de cables (verificación si la salida es de 3, 3V o 5V respectivamente).
- El verde debe conectarse a GND (negro) para encender la fuente de alimentación.
- El cable gris es "energía buena", y le da + 5V si todos los cables están conectados correctamente (es decir, verde conectado a negro, borwn detección de cable a los cables naranja y rosa detección de cable para cables rojos).

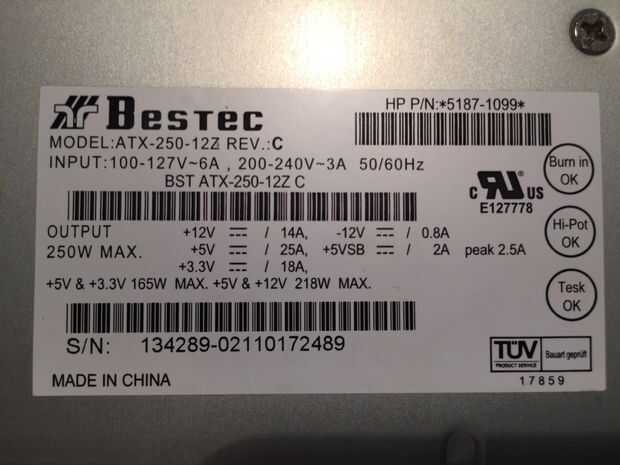

A una cuadra de la salida, la fuente de alimentación necesita una carga mínima en su cable de corriente más alto, en mi caso la línea de 5V (consulte la etiqueta de la fuente de alimentación). Así se añade una resistencia de 10 ohmios 10W potencia entre 1 rojo y 1 cable negro.
1) partes básicas

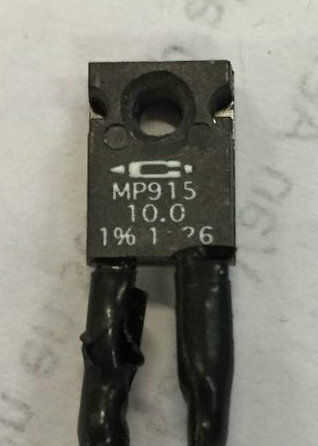

- Resistor de 10 ohmios 10W energía

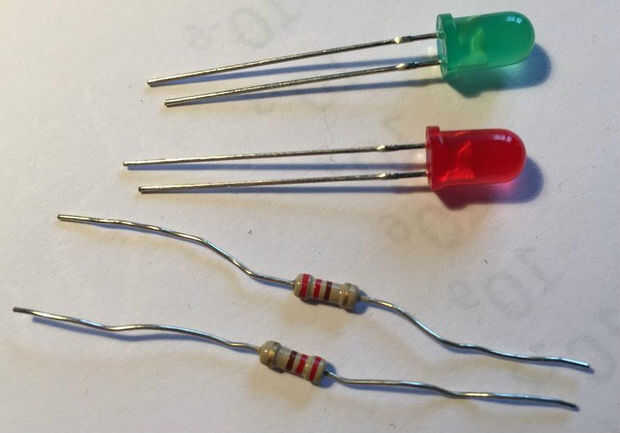

- resistencia de 2 x 220 Ohm
- LED rojo y verde
- Interruptor

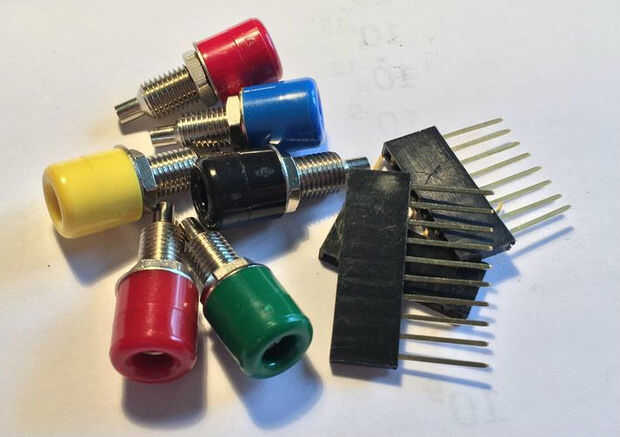

- Terminales del conector de banana (x6)
- Cabeceras de mujer 1 x 4 (x7) (usted puede cortar de tiras más largas)

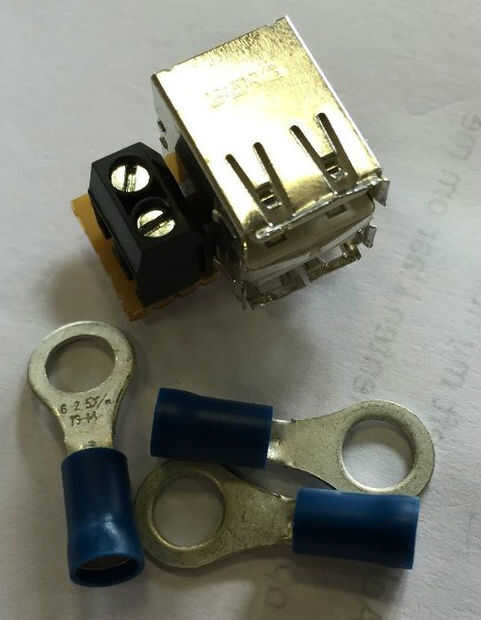

- Puerto USB
- Bornes de tornillo (opcional)
- Conectores de cable (opcionales)

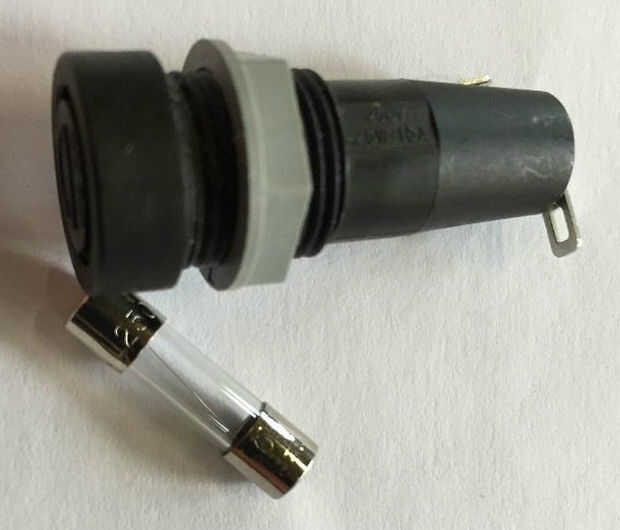

- Portafusibles (x6)
- Fusibles (elegir 5A para las normales, 1.5A de la variable)

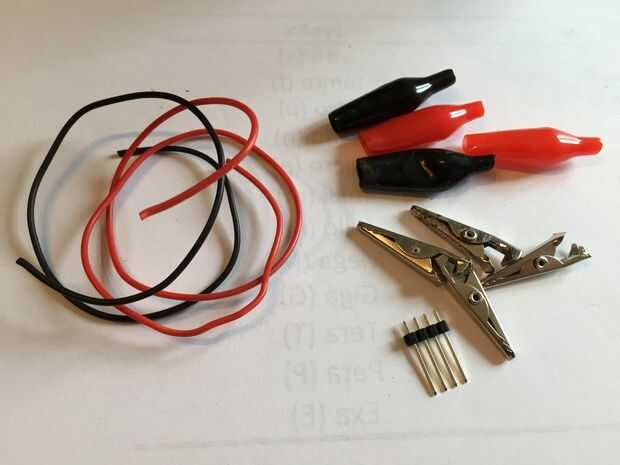

- Pinzas y pasadores de cabecera (opcionales)

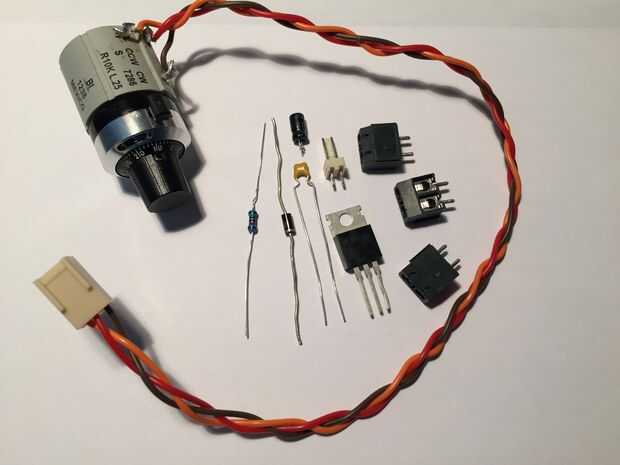

2) piezas del circuito variable
- LM317 (regulador de voltaje)
- condensador de 1uF
- condensador de 100nF
- 1.2 resistencia de ohmios k
- potenciometro de 10 k Ohm 10Turn
- 1N4007 (o similares) diodo
- Disipador de calor para LM317 (puede no ser montado contra el caso!)
- Terminales de tornillo (x3)
3) caso
- Plexiglás 4mm (alrededor de 0,5 m x 0.5 m)
- Varilla roscada M4 18cm (x6)
- Arandela M4 (x 24)
- Tuerca M4 (x 24)
- Mango
- Tornillos ATX (x4)
