Paso 2: Montar los elementos básicos
Para hacer uso de los voltajes de salida fija de la fuente de alimentación (3, 3V, 5v, 12v y - 12V) sólo tenemos que conectar algunos cables. Por supuesto vamos a añadir un interruptor, un indicador de LED y conectores para que sea realmente útil.
Siempre asegúrese de utilizar tubería del encogimiento del calor y de la cinta siempre que sea posible, que no queremos cortocircuitos.

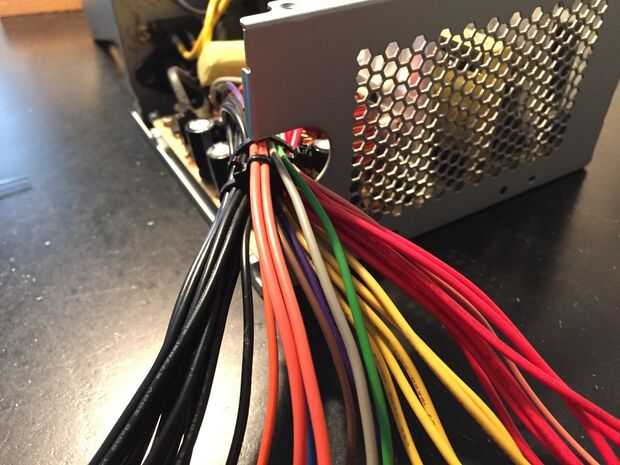

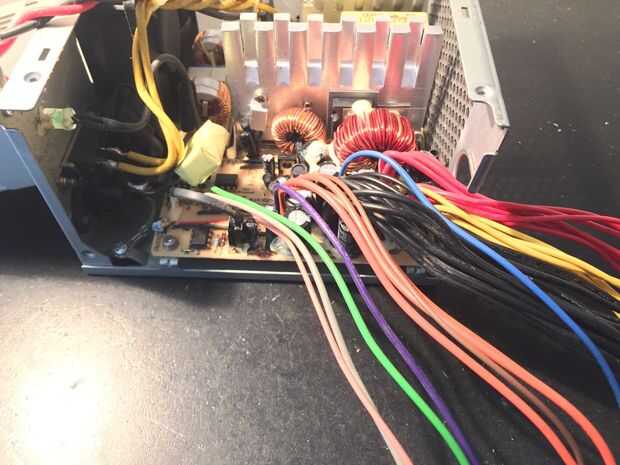

Primer paso es cortar todos los conectores y los cables del mismo color del paquete. Te recomiendo abrir la caja para soplar todo el polvo, pero como mencionaron antes: tener cuidado! Trate de no tocar los componentes y desde luego, no toque los cables de los condensadores grandes!
* Tomar el interruptor y conecte el cable verde a una pierna y un cable negro a la otra pierna. Usé conectores de cable, pero solo la podría soldadura.

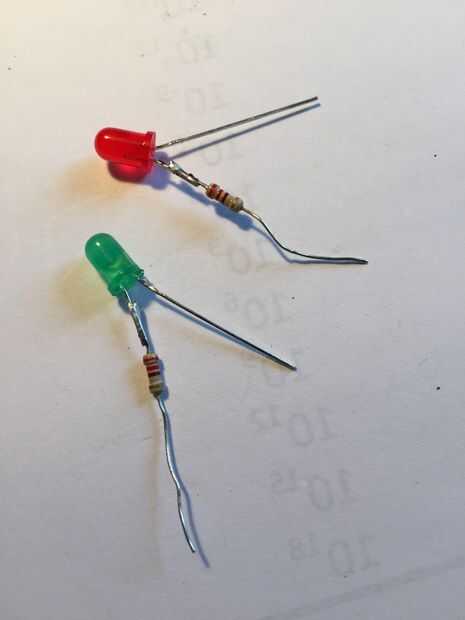

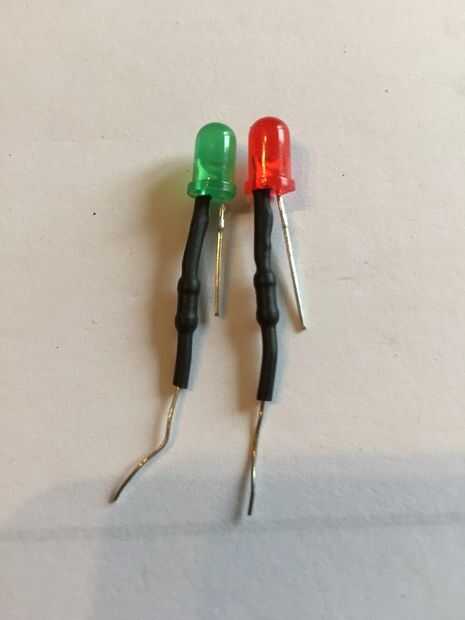

* Ahora soldar las resistencias hacia el ánodo (pata larga) de los LED y añadir tubería del encogimiento del brezo. A continuación, suelde ambos cátodos (patas cortas) a un cable negro. Suelde el cable violeta a la resistencia desde el ánodo de LED rojo y el cable gris a la resistencia desde el ánodo LED verde. (Fijate en el esquema)
* También tenemos que agregar una carga ficticia: un resistor de 10 Ohm 10 W potencia. Simplemente soldar entre un cable rojo y negro de la fuente de alimentación y asegúrese de aislar las conexiones. Colocar un disipador de calor (o la fuente de alimentación sí mismo), porque se pone caliente!

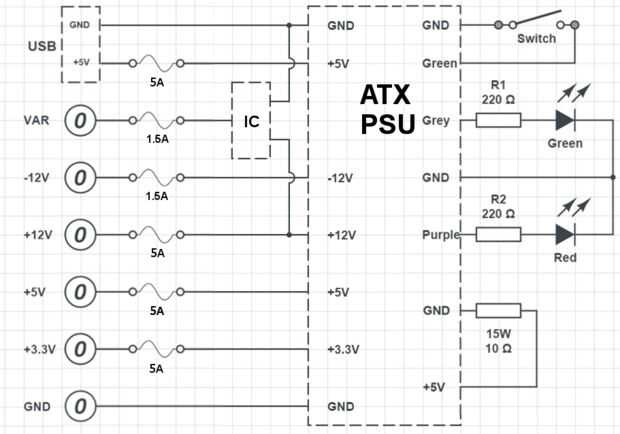

Para el los cables de alimentación, mira el esquema para una descripción detallada. La idea básica es (">" = 1 hilo):
- Tierra >>>> plátano >> cabecera
- 3.3V >>> portafusible (5A) >> plátano > encabezado (2 hilos naranja y el marrón cable de detección)
- 5V >>> portafusible (5A) >> plátano > encabezado (2 cables rojo y el rosa alambre de detección)
- 12V >> (5A) portafusible >> plátano > cabecera
- -12V > portafusibles (1.5A) > plátano > cabecera
- Variable > portafusibles (1.5A) > plátano > cabecera
- 5V > portafusibles (5A) > lado positivo de puerto USB
* Añadir cables conectores a los 3, 3V, 5V, 12V y - 12V cables desde la fuente de alimentación y coloque a un lado del portafusible. Una vez más, usted podría simplemente soldarlos juntos. Hacer lo mismo con un cable corto que se conectará al circuito de la variable en el siguiente paso. 4 cables negros pueden conectarse directamente a una terminal banana.

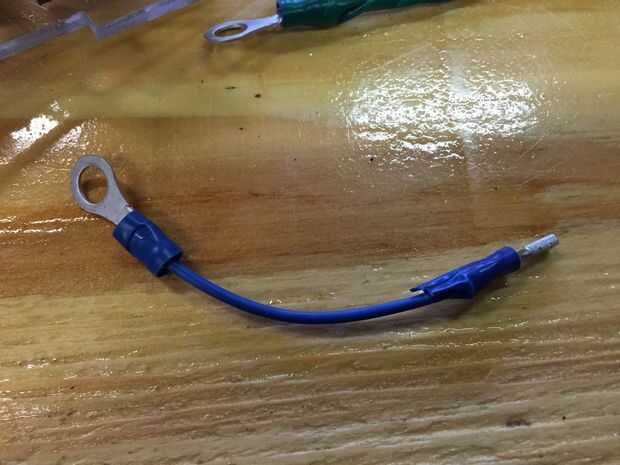

* Ahora tenemos los cables que conectan nuestros fusibles a los terminales de plátano. Cables de unos 5 cm y añadir cables conectores a ambos extremos del cable. Usted puede también simplemente soldarlos juntos.
Usted puede cortar piezas de los cables de la fuente de alimentación, debe ser lo suficientemente largos.

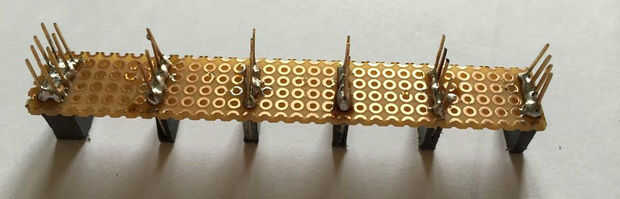

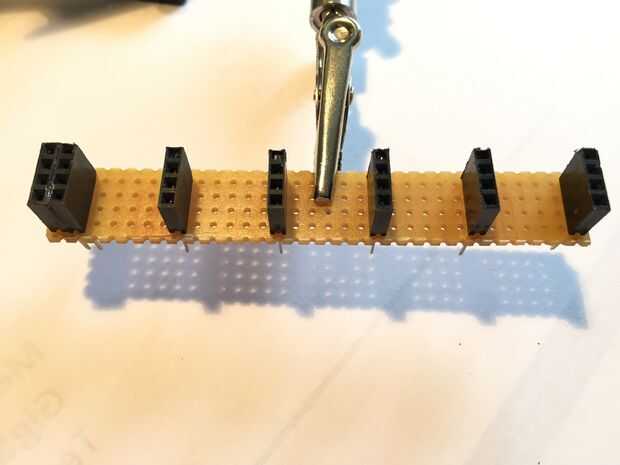

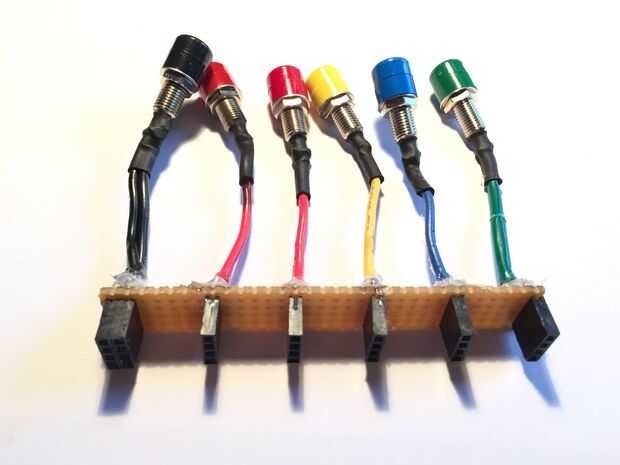

* A continuación prepararemos las patillas de la cabecera. Tomar una tira de perfboard (placa de prototipos) y poner los encabezados en intervalos regulares. Tomar 2 tiras de encabezado para la tierra. Ahora soldarlos a la perfboard. El perfboard permite montarlos fácilmente dentro de un estuche y asegurar un espaciamiento uniforme.

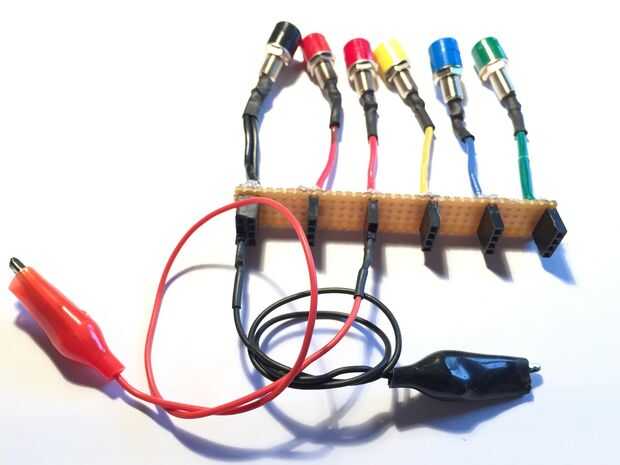

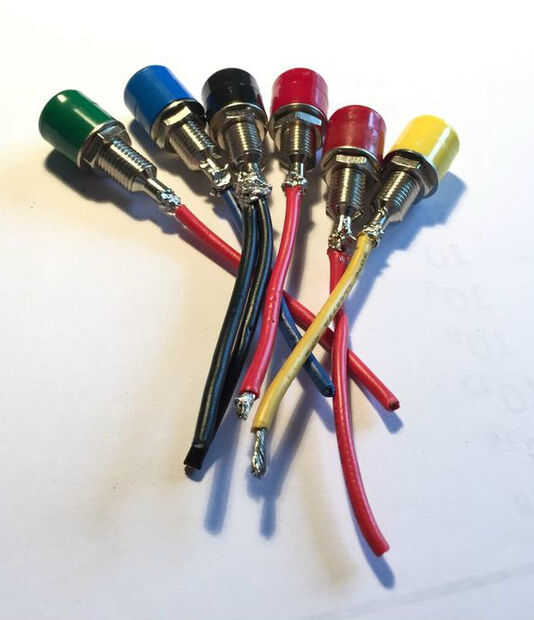

* Ahora suelde los terminales banana a los encabezados con un cable de unos 5cm.

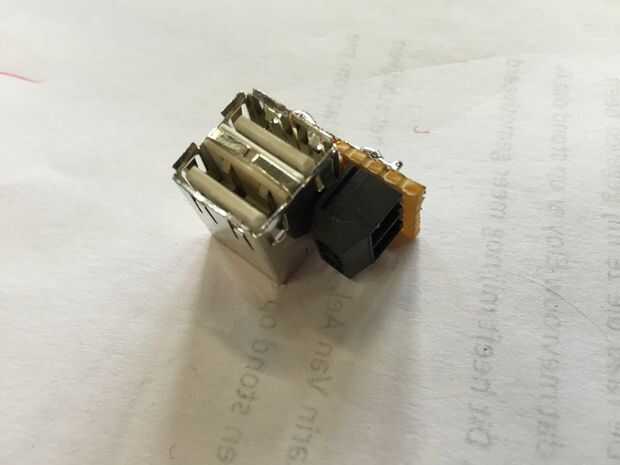

* Soldar el puerto usb de algunos perfboard y agregar un borne de tornillo. Conecte un cable negro de la fuente de alimentación a un lado. Conecte el otro extremo en el fusible. Asegúrese de verificar su conexión aquí antes de conectar un dispositivo USB! Comparar (con un multímetro) con un adaptador de pared USB que tienes puesta alrededor.
He usado 2 cables por el color, que debe darme bastante actual. Si desea más actual, utilice fusibles más potentes y más cables. Es muy importante conectar el cable marrón (3.3V detección) a los cables naranja (3.3V) utilizas! También, conecte el cable rosado (detección de 5V) a los cables rojo (5V).

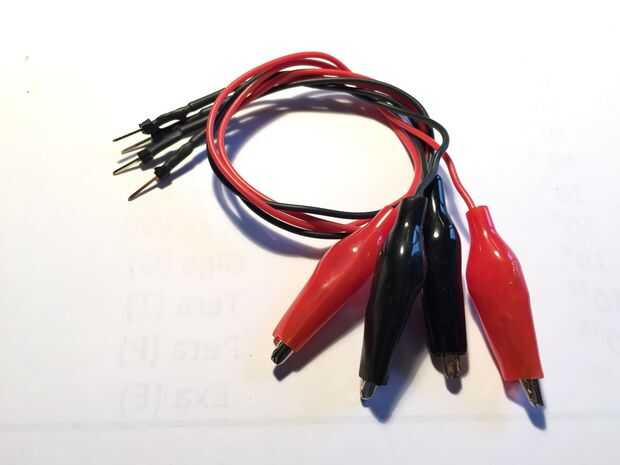

También hice algunos cocodrilo clips que encajan en las cabeceras. Simplemente conecte un pin header macho a la pinza de cocodrilo con una longitud de cable.
Ahora debe funcionar tu fuente de alimentación. Lo único que dejó hacer es añadir la variable de salida y hacer un caso para ella!
