Paso 4: Realizar y montar el caso
Para el caso, usé plexiglás de 4mm, que corte con un lasercutter de un FabLab. Si no tienes acceso a un lasercutter, siempre se podrían usar una sierra (preferiblemente un rompecabezas) y un taladro. Madera podría ser una alternativa para el plexiglás. Ya que utiliza muchos componentes, no es una buena idea de meter todo dentro del recinto de la fuente de alimentación. Será casi imposible hacer todos los agujeros y el aire no podrá circular y la fuente de alimentación.

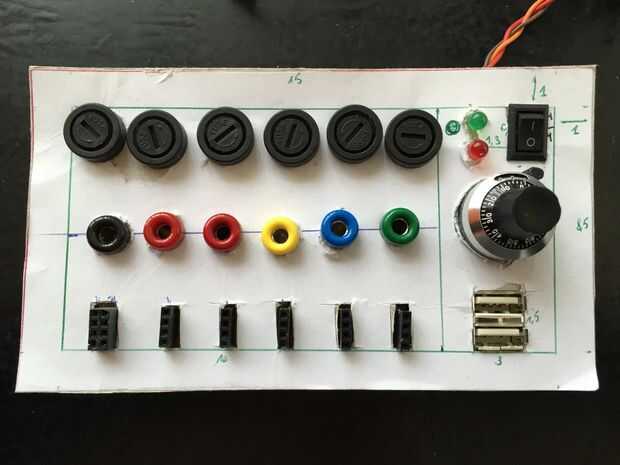

* Empezar por diseñar todo en papel para asegurarse de que todo se ajuste. Es mucho más fácil corregir errores en la cartulina que es de madera o plexiglás. El diseño depende de ustedes, pero he añadido mi diseño en formato svg.
* No hacer demasiado pequeños el caso, queremos suficiente espacio para los cables. Hice mía 10cm más largo que la fuente de alimentación.
* Una vez que tenga un diseño que te gusta, dibujar en la computadora y exportar archivos dxf de la lasercutter. Si no planea utilizar un lasercutter, puede omitir este paso.

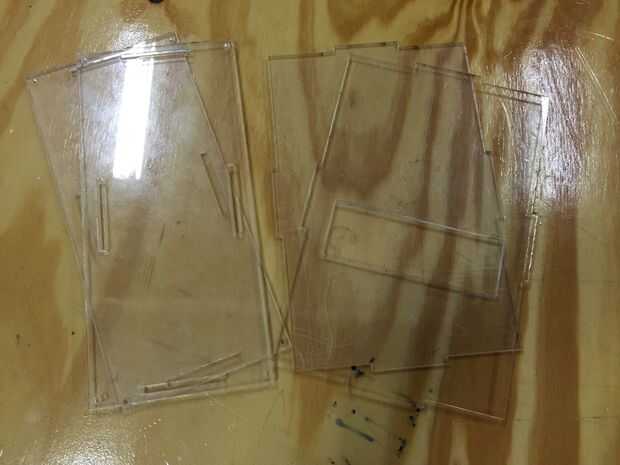

* Corte las piezas con un lasercutter (o jigsaw).

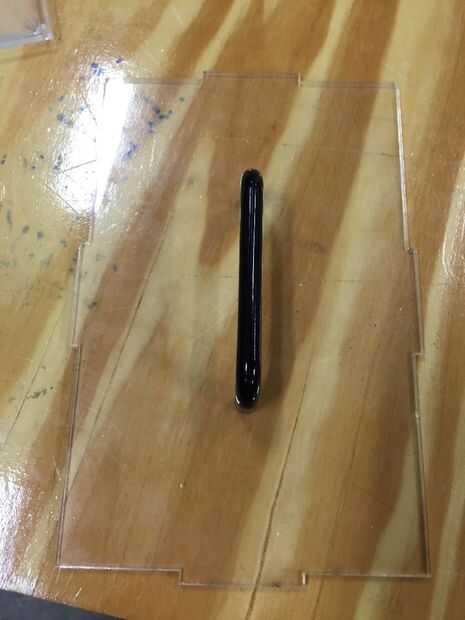

* Ahora perfore los agujeros para las varillas roscadas (M4) y el mango. Poner hilo de rosca en los agujeros para las barras (opcionales) con un grifo (http://en.wikipedia.org/wiki/Tap_and_die). Recuerde que perforar un agujero más pequeño al usar un grifo.

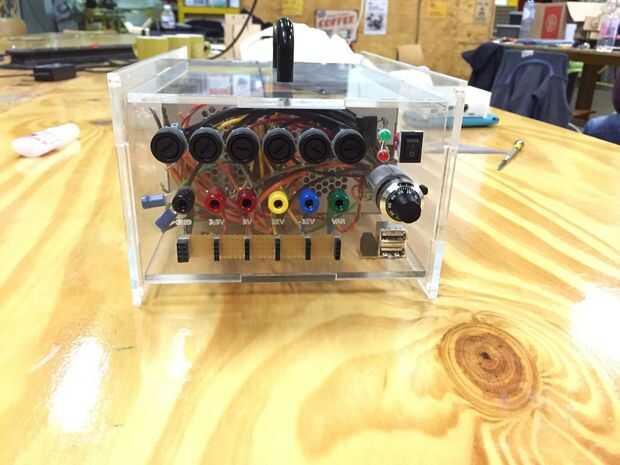

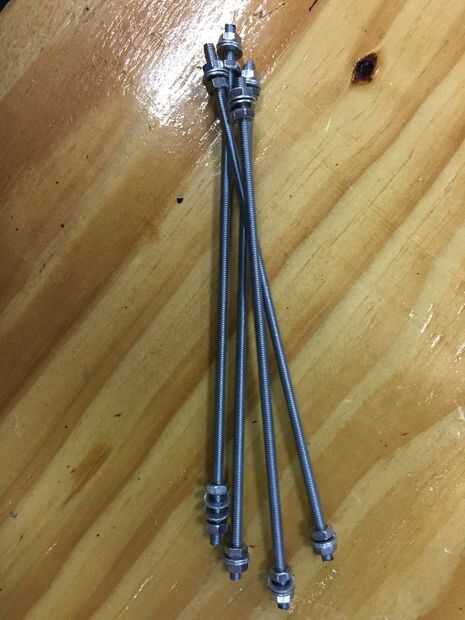

* Corte de 6 barras roscadas de 18 cm. agregar arandelas y tuercas. Se conectan ambos lados de la caja.

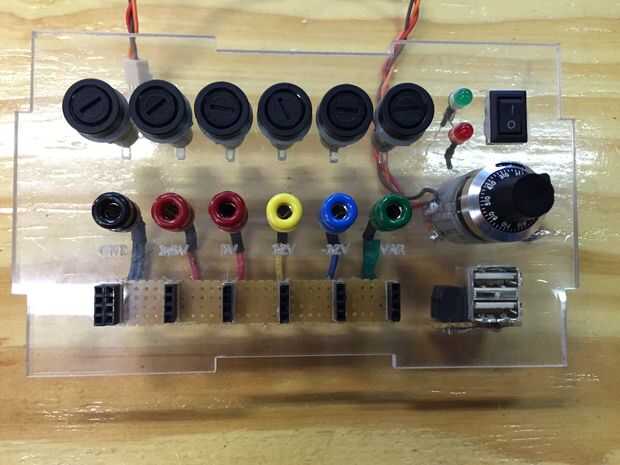

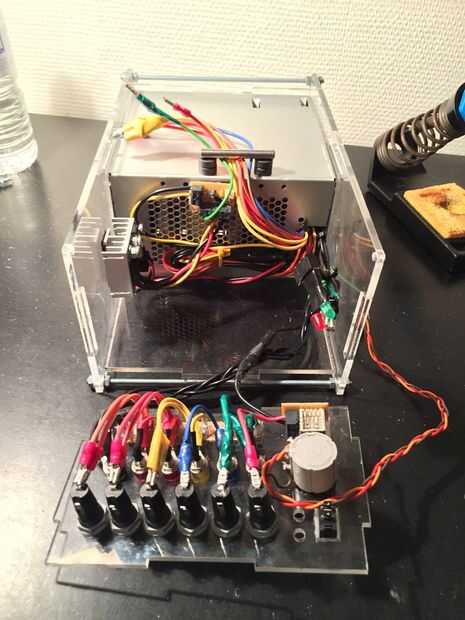

Tornillo todo en su lugar y agregue algunos pegamento caliente si es necesario (LED, USB y el interruptor).
Fije el adaptador de red en el panel posterior con tornillos ATX (que fueron utilizados para conectar la fuente de alimentación a la caja de la PC).
El potenciómetro se instala quitando la gire la perilla del cuerpo y reemplazar, una vez a través del orificio.

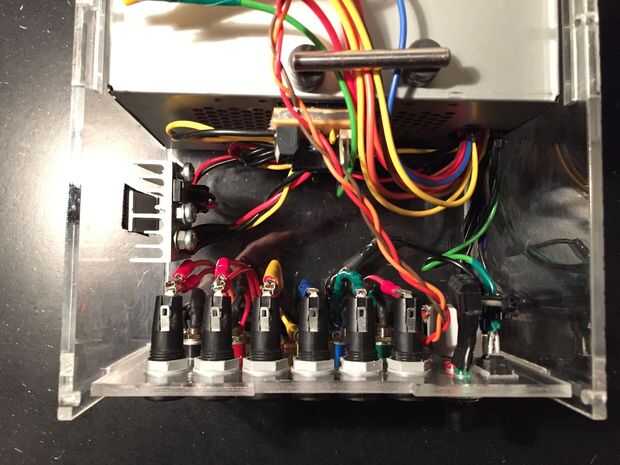

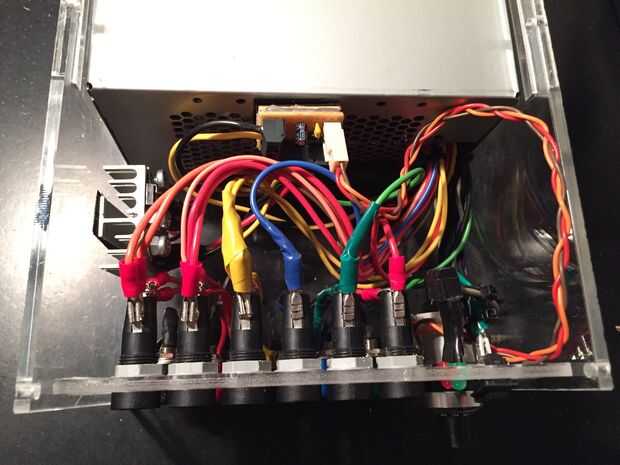

También asegúrese de que el disipador del LM317 no toca el recinto de la fuente de alimentación! Os adjunto el caso de plexiglás con un velcro. He instalado el tablero de circuito pequeño de la misma manera.

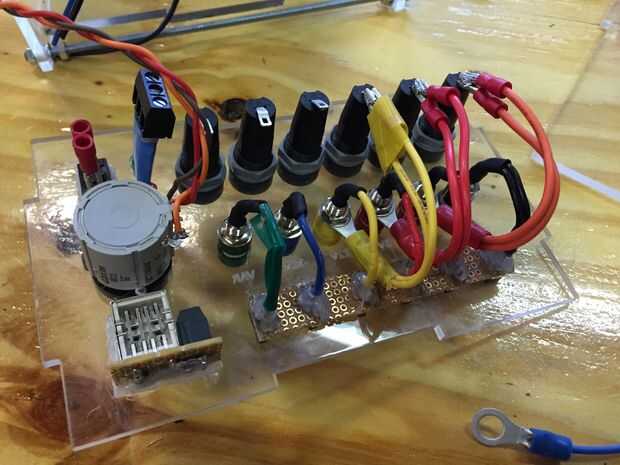

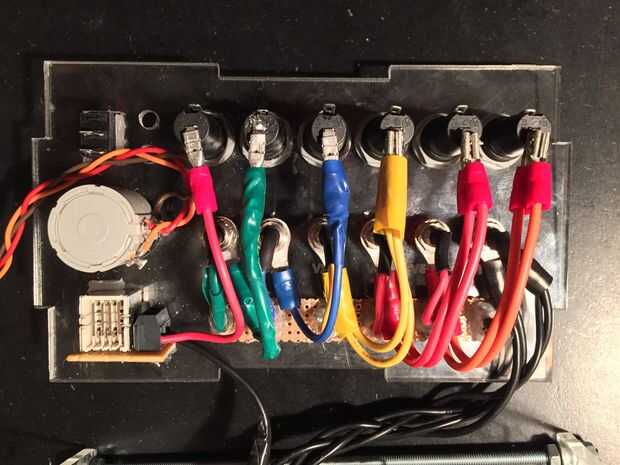

La gran ventaja del uso de conectores de cable es fácil de conectar todo en el caso.

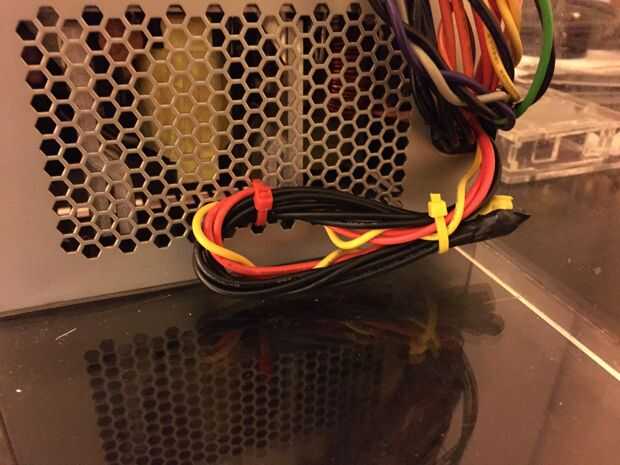

Finalmente, cinta los cables no utilizados o de corte. Asegúrese de añadir la cinta en los extremos para evitar cortos circuitos
