Variable de la fuente de potencia con circuito de protección (2 / 3 paso)

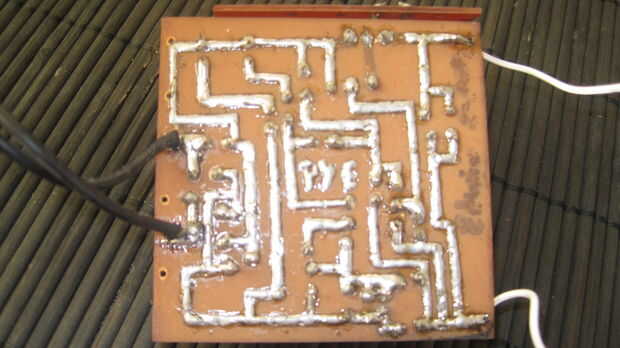

Paso 2:

necesita:

-poder transformador 120v AC/18-16-12v DC 1amp.
-puente rectificador
-(2) LED
-resistencia: (3) 2.2 k, (2) 0.5, 1 k, 10 k.
-capasitor: 2200mf/25v, 100mf 25v, 47mf/v (2).
-diodo: 1n914
-Diodo zener 18v
-push botton
-variable de resistencia: 5k
-bc178, bc549
-bd135 y 2n3055

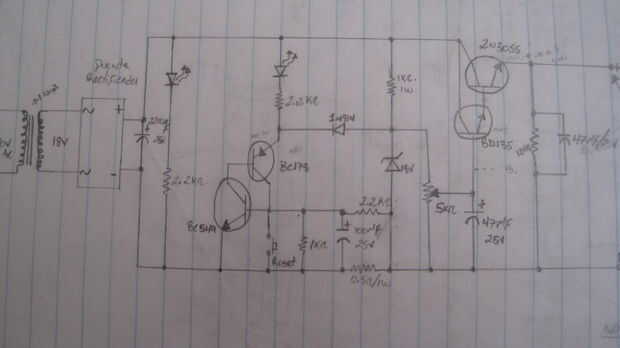

todos los componentes se muestran en el diagrama del circuito.
