Empiezo por ir en el proyecto de bolsillo instrucciones entonces experimentaron hasta que encontré lo que funcionó. Lo que he utilizado tantas resistencias. No podía parecen obtener mucho amperaje del circuito. Yo no soy realmente un tipo de hardware. Yo generalmente comprar los tableros entonces sólo Conecte los cables y hacer la programación. Puesto que éste era todo el hardware, yo sabía que tenía un reto. Fue divertido estar aunque fuera de mi zona de confort.

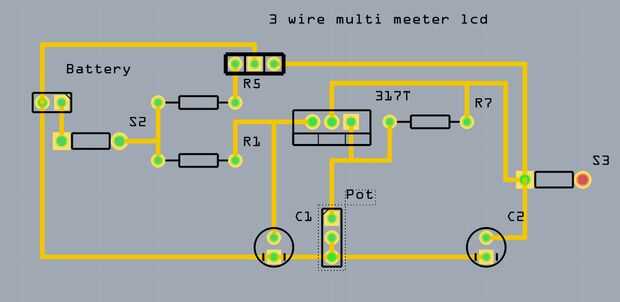

Saber que tenía que poner una resistencia de 15 ohm la tensión en la parte del circuito ya que antes de eso yo seguí friendo potenciómetros. Realmente no sé por qué, pero pensé si limita la entrada con resistencias se arreglaría la cuestión. Empecé alto, 10k, luego trabajó hacia abajo por reducir a la mitad hasta que me dieron el resultado que quería en 15 ohmios. Pongo 4 resistores en paralelo para un camino mejor, concedido probablemente no la manera más limpia pero funcionó. Mi pensamiento probablemente es defectuoso aquí, pero el dispositivo funciona por lo está bien.

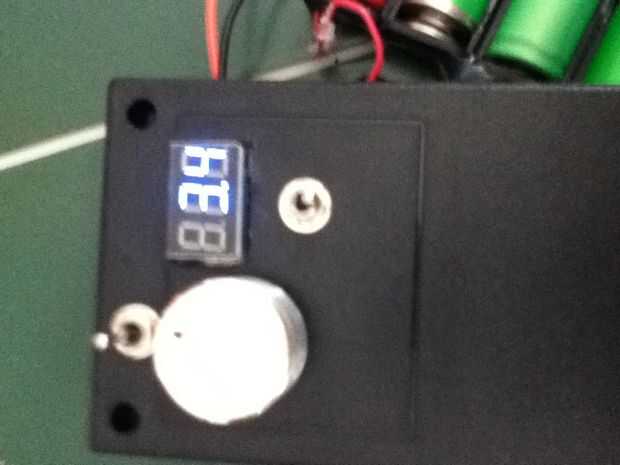

Pantalla de LED multi-meter:
Sabía que necesitaría una manera de medir el voltaje y no quiero usar $50 valor de los productos de Arduino para hacerlo. Un amigo mío encontró estas http://www.ebay.com/itm/DC-0-30V-3-Wire-Red-LED-Display-Digital-Voltage-Voltmeter-Panel-Motor-Motorcycle-/380687977328?pt=LH_DefaultDomain_0&hash=item58a2c58b70 en Ebay por barato. Gran trabajan en el proyecto, no muss sin problemas.
Regulador de voltaje LM317T:
El pinout del LM317T es algo confuso. Hay varias versiones del pinout de la red. La parte posterior del paquete de radioshack estaba equivocada. Estas cosas son bastante difíciles así que si usted gancho mal prueba a un led y si se engancha mal usted no sopla hacia fuera. No he encontrado que necesito un disipador de calor para el T. 317 No sale caliente en absoluto.
Pinzas de cocodrilo e interruptores:

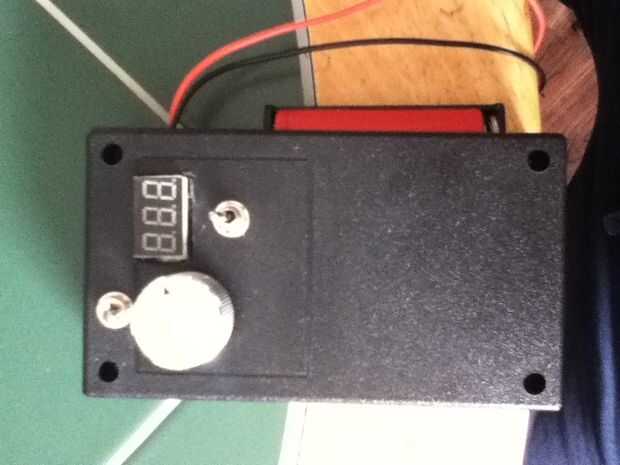

Necesitará pinzas cocodrilo para conectar al producto final. Sin embargo en mucho de la cámara es encontré que los clips no pueden alcanzar la correcta +/-puntos. Voy a cambiar esto al pequeño clip sobre cables. Pero por ahora sigue siendo los cocodrilos. Me puse 2 carrera aquí porque no quiero el dispositivo para ser activado por accidente. Es sólo una preferencia personal. Usted puede deshacerse del segundo interruptor, si te apetece.
Batería:

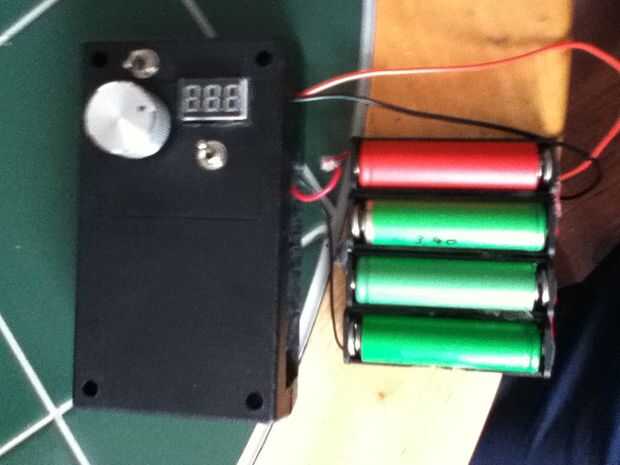

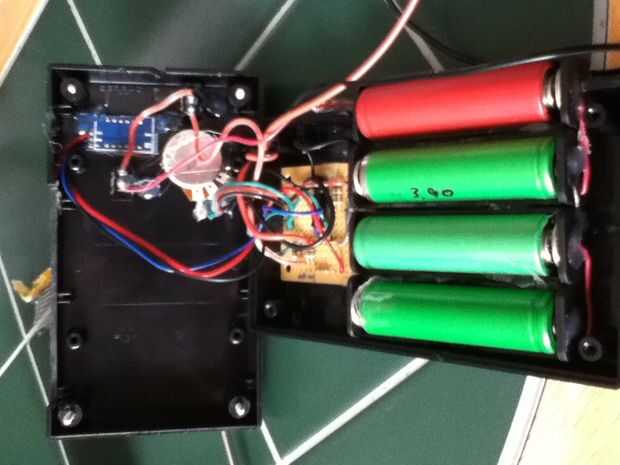

Me enganchado a todas las pilas en serie. Yo pude han hecho este look mucho más limpio con 3 baterías. Pero realmente quería la opción de 12 voltios. Así que me fui con la configuración de 16 voltios de la 4 batería. El LM317T controlará mucho más que esto, pero realmente no necesito más 12 voltios. Quizás en el futuro que voy a hacer una fuente de alimentación portátil universal que puede alimentar un ordenador portátil durante unos minutos verlo en el fondo de comercio sería vale la pena comprar. Pero por ahora 12 voltios es todo lo que necesito.
Partes:
1. todas las piezas se pueden encontrar en radioshack a excepción de la pantalla led y donuts.
2. 1 x docena donuts
3. 4 pilas 18650, conseguirlos desde antiguo portátil baterías.
4. 4 x soportes de batería 18650
5. un caso
6. 4 resistencias de 15 ohms
7. 4 x 180 resistencias de ohm
8. 1 x 3,3 K resistencias de ohm
9. 1 regulador de voltaje x LM317T
10. pantalla LED multímetro
11. rojo y negro cocodrilo
12. 5K potenciómetro con la perilla
13. 2 x carrera
