Paso 2: Paso 2: montaje de marco
Primero montamos el marco para DLW.
Usé 4 piezas 1m largo aluminio perfiles en U para el montaje. 2 x 15, 5 mm x 15, 5 mm x 1, perfil de 5mm y 2 x 12, 5 mm x 7, 5 mm x 1, 5mm perfil

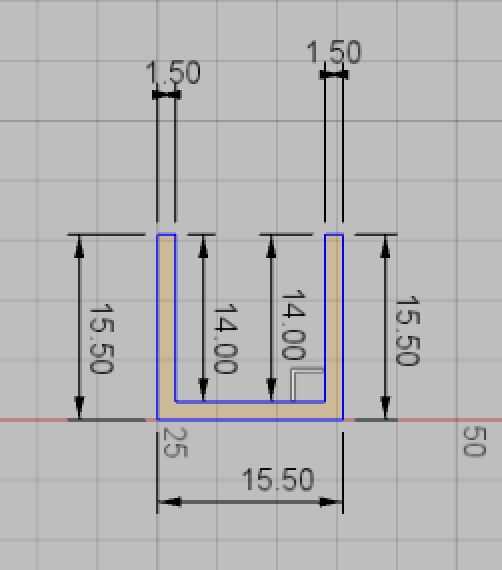

PIC 1. 15, 5 mm x 1, 5mm perfil en U hoja de datos

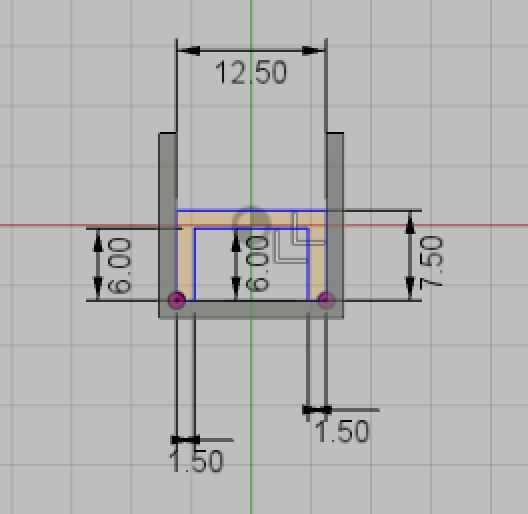

Foto 2. 12, 5 mm x 7, 5mm perfil en U hoja de datos

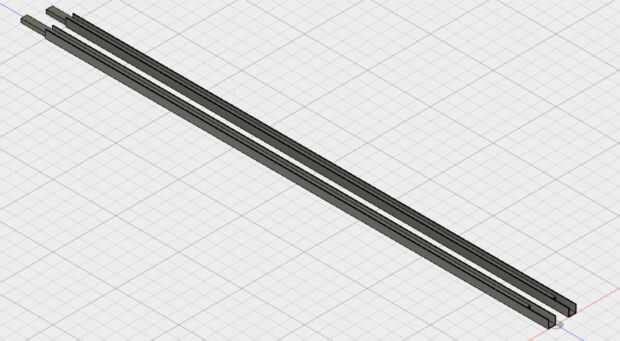

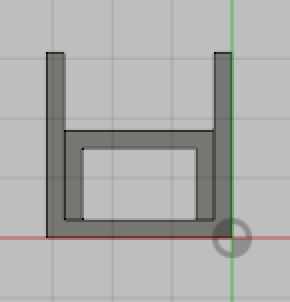

PIC 3. Tienes que montar más pequeño perfil dentro del perfil más grande para hacer un "túnel" en la parte inferior de perfil más grande.
Foto 4 y 5. Aviso que perfiles más pequeños han compensado un poco del perfil más grande. Esto te permite obtener un boquete pequeño entre los perfiles más grandes detrás.

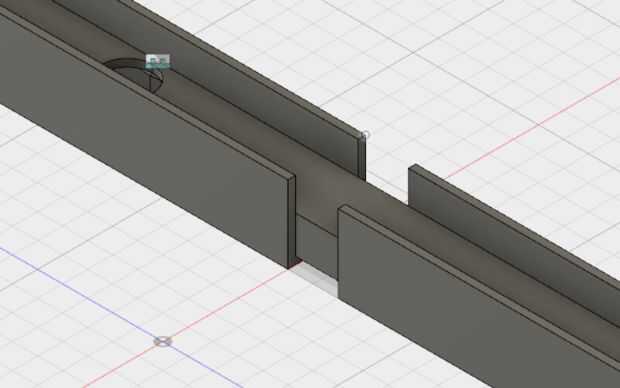

Foto 6. Perforé orificio de 8mm a la intersección de perfiles para que los cables de led tira a través.

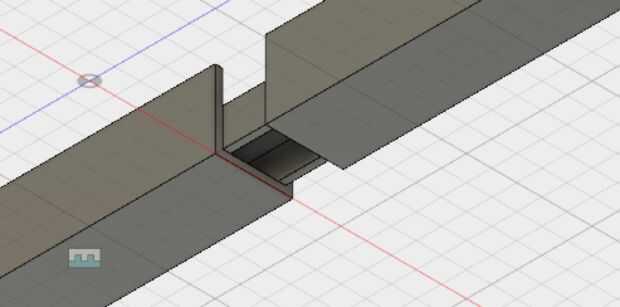

Foto 7. Brecha entre los más grandes perfiles para conexión de cable de led.
Utilice el taladro de 3,5 mm para realizar algunos agujeros en el lado de la palanca y luego realizar roscas en los agujeros para conectar perfiles juntos firmemente.
También puede perforar algunos agujeros en la parte posterior de los perfiles para conectar la manija.
_____________________________________________________________________________________
Ensimmäisenä kasaamme kehikon DLW:lle.
Käytin neljää 1m pituista Alumiini U-profiilia kasauksessa. 2 x 15, 5 x 15, 5 mm x 1, 5mm profiilia ja 2 x 12, 5 mm x 7, 5 mm x 1, 5mm Profiilia.
PIC 1. 15, 5 mm x 1, 5mm U-Profiilin piirustukset
Foto 2. 12, 5 mm x 7, 5 m m U-Profiilin piirustukset
PIC 3. Kasaa profiilit niin zapatillas pienemmät profiilit menevät isomman profiilin sisään ja muodostavat näin "tunnelin" isomman profiilin pohjalle.
Foto 4. & 5. Huomaa zapatillas pienemmät profiilit ovat hieman eri kohdissa isompien profiilien sisässä. Esta antaa sinulle isompien profiilien selkäpuolella pienen raon.
Foto 6. Porasin 8mm reiän profiilien liityntäkohtaan josta saadaan vietyä läpi toisen LED nauhan kaapelit.
Foto 7. Aukko isompien profiilien takana LED nauhan johdoille.
Poraa 3,5 mm poranterällä reikiä Omán maun mukaan molempiin profiileihin ja tee niihin M4 kierteet. Näitä reikiä käytetään profiilien kiinnittämiseksi toisiinsa.
Voit también está aquí vaiheessa tehdä reiät profiilin selkäpuolella kahvan kiinnitystä varten.
