Paso 3: Paso 3: electrónica
Esquema siguiente para conectar toda la electrónica.

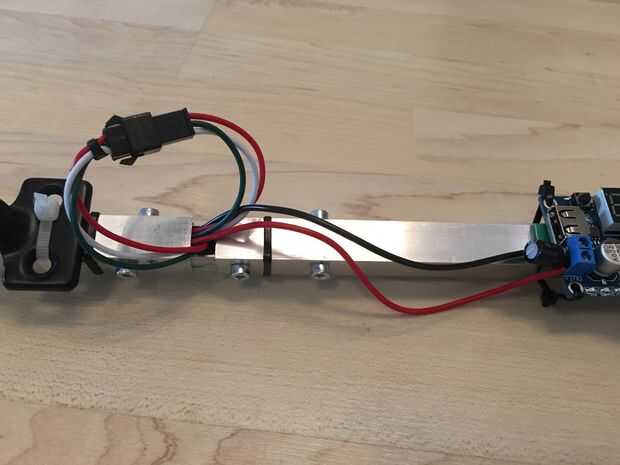

En la imagen 2. Yo he soldado los cables de LED tira "hacia atrás", recuerda ese agujero de 8mm que hicimos?, cables a través de ir ahí a medio hueco salimos y ambas bandas están conectados allí. Esto nos permite desmontar el palo si es necesario y utilizar sólo la mitad de él.
Usted tiene que asegurarse de que al realizar las conexiones, sólo otra mitad de la tira del LED esté conectado al arduino y fuente de alimentación. Otro se conecta directamente a la tira de LED.
También debe conectar 1000uf 6.3V condensador a la salida de la fuente de alimentación lleva para evitar picos de voltaje para LEDs.
También conectar una resistencia de 470 ohm entre arduino y abetos LED de línea de datos. Esto evita quemar el primer LED.

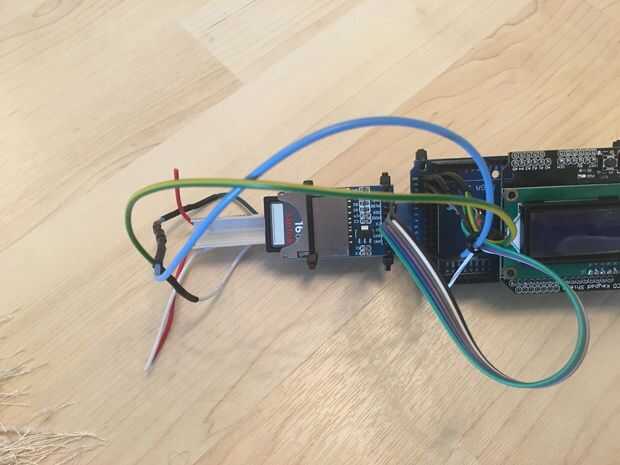

Utilizando elementos ligados tarjeta SD pins están siguiendo para Arduino Mega:
PIN de SD--> pin Arduino
5V---> cualquier pin de 5V
CS---> 53
MOSI---> 51
SCK---> 52
MISO---> 50
Tierra---> cualquier tierra espiga
También hay que unir tiras de LED de línea de datos con Arduino conector 31 (por defecto, se puede cambiar en el código)

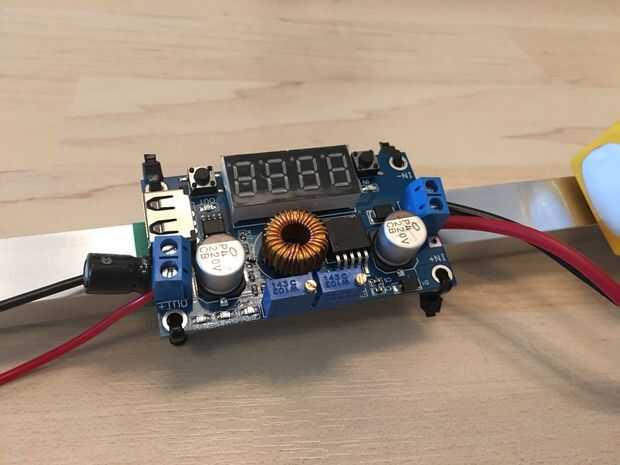

Para mí el amperaje máximo que LEDs se consume en uso está en algún lugar cerca de 1 amperio, mi convertidor DC-DC vinculado debe ser bueno hasta 5 amperios.
__________________________________________________________________________________________
Kytke kaikki elektroniikka kaavion mukaan.
2 Kuvassa olen juottanut toisen LED nauhan kaapelit "taaksepäin", muistathan sen 8mm reiän joka porattiin aikaisemmin?, johdot kulkevat tätä través profiilin sisään ja takaisin keskellä olevaan väliin josta LED nauhat saadaan kytkettyä toisiinsa también virtalähteen johdot kytkettyä. Esta también mahdollistaa DLW:n katkaisemisen tarvittaessa lyhyemmäksi.
Varmista kun teet kytkentöjä zapatillas virtalähde Seka Arduino ovat kytkettynä vano toiseen LED Nauhaan. LED de Toinen nauha kytketään suoraan toisen LED nauhan liittimeen.
Sinun täytyy también kytkeä 1000uf 6.3V kondensaattori virtalähteen ulostulo napoihin jotta vältytään virtapiikeiltä käynnistyksen yhteydessä.
Juota Lisäksi Arduinon ja ensimmäisen ledin väliseen datakaapeliin 470 ohm vasto. Esta estää ensimmäisen ledin palamisen käytössä.
Käyttämällä osia joita linkkasin alussa SD modulin kytkennät arduinoon en seuraavat:
PIN de SD--> pin Arduino
5V---> cualquier pin de 5V
CS---> 53
MOSI---> 51
SCK---> 52
MISO---> 50
Tierra---> cualquier tierra espiga
LED Kytke nauhan datalinja arduinon pinniin 31. (Oletus, voi muuttaa koodissa.)
Minulla suurin virrankulutus LEDeillä en ollut noin 1 ampeerin luokkaa, linkkaamani DC-DC muuntaja sin embargo pitäisi kestää 5A.
