Vash la estampida Revolver - primera parte (3 / 20 paso)

Paso 3: diseños

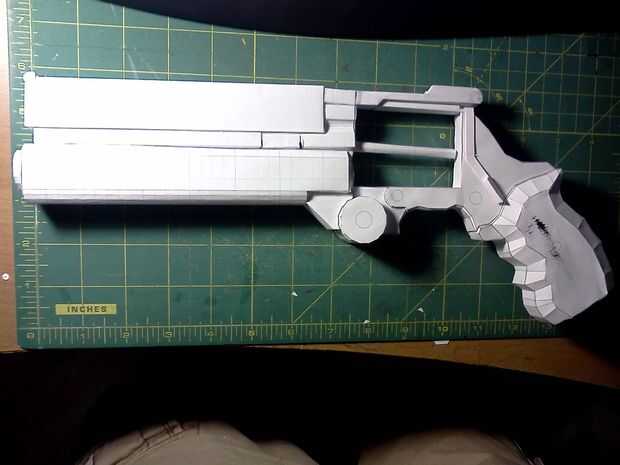

Después de construir la versión del arte de papel, iba obteniendo medidas de ella. Luego transferí las medidas en una versión de estudiante de AutoCAD que tengo de una clase en. He incluido los diseños que hice en forma de PDF así que no tienes que hacerte las mediciones. Descargue los archivos .pdf e imprimirlas en papel de 8.5 "x 11" en tamaño real.

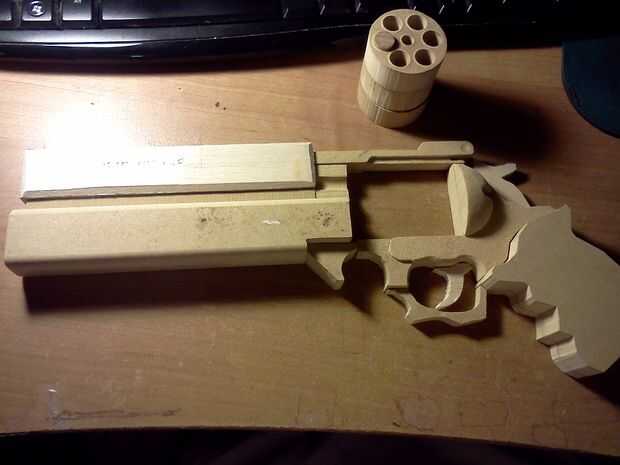

Después de imprimir los diseños, corta cada sección y organizarlos en grupos que usan el mismo grosor de MDF (o cualquier material que decida utilizar)

Las piezas deben ordenarse así:

29 mm (unplaned + 10 mm cepillada): H3

26 mm (unplaned + 7 mm cepillada): F1

19 mm (unplaned): F7, F9, F10

16 mm (planeada): F3

15 mm (planeada): H1, H7, F2

13 mm (planeada): H2

10 mm (planeada): F9

8 mm (planeada): F2, H6

6 mm (cepillada o 3/4" balsa): H5, H4

5 mm (planeada): F8, F4

1/8 acrílico: F5, F6

1/16" Estireno: F11, F12

Cortar la mayoría de las piezas es bastante directo, así que no entraré sobre cómo hacer cada pieza.
