Vaso de hielo y fuego (1 / 7 paso)

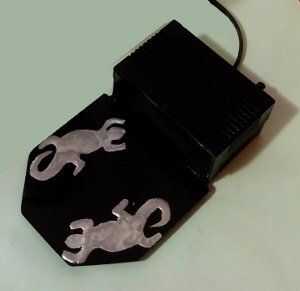

Paso 1: Hacer la plataforma

Primero hacer la plataforma como puede ser utilizado más adelante para probar las conexiones durante la construcción el florero.

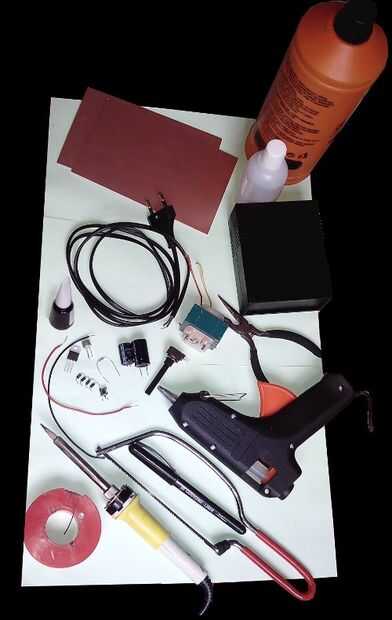

Se necesita:
-llano-tablero del PWB (una simple cara cobre en pertinax)
-aguafuerte solución (hago mío de hogar ácido clorhídrico (diluido 20%) + peróxido de hidrógeno (diluido 12%) en solución de 3:1)
-color resistente al grabador (esmalte de uñas es realmente bueno, también se puede utilizar un marcador permanente CD pero tuve algunas dificultades para conseguir el 100% de cobertura con el marcador)
-caja de plástico
-caliente el pegamento
-soldador y soldadura
-Sierra (para cortar el PCB y el caso)
-un papel de lija y acetona (para trabajos de acabado y limpiar el pulimento de clavo)
-pintura de aerosol negra (para pintar el PCB amarillo después del grabado)
Para el circuito
-AC transformador 220VAC a 12VAC, 10W en menos (lo puede conseguir de adaptadores baratos)
-2 condensadores (1000uF 63V, 1000uF 16V)
-4 diodos de rectificador (1N4007 o similar)
-regulador de voltaje 1 10V (7810)
-1 10KOhm potenciómetro
-1 10KOhm potenciómetro de trímero
-1 resistencia 10KOhm
-tansistor 1 BC141-16 (o similar hasta 1A)
-220AC interruptor, cable y un alambre
Opcional
-Taladro PCB si no desea que sus componentes en el lado de soldaduras
