Paso 2: Haciendo de la plataforma

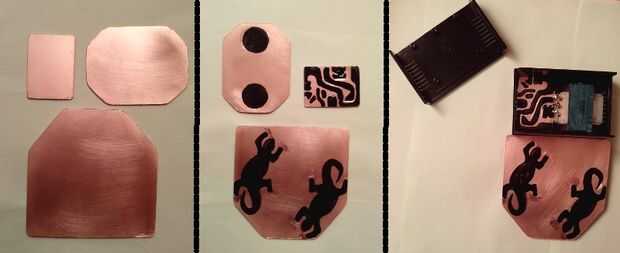

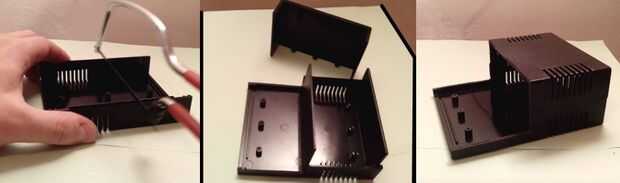

Corte la placa en tres piezas como se muestra en la imagen. Una es el contacto en el stand (señalo algunos lagartos - si usted pregunta qué es la imagen), una es el contacto entre el vaso y un pequeño trozo del circuito (hay que planificar caber en la caja junto con el transformador).
Dibujen en el stand con el pulidor del clavo. Tenga cuidado de hacer los contactos del vaso más pequeño que la separación entre los lagartos para evitar cortocircuitos.

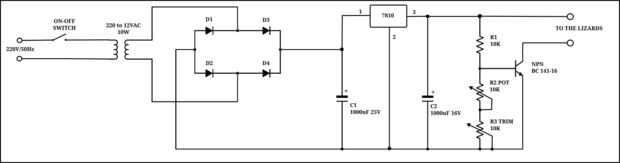

El circuito es bastante simple que se puede dibujar con el pulidor del clavo, el potenciómetro está ahí para limitar la corriente máxima del emisor de base. El barbero y el potenciómetro el voltaje de la base, así, ajuste la corriente a través de R1 y corriente máxima que puede obtenerse de la Unión BE - que es aquí el transistor trabaja en la región activa. Usted puede conseguir probablemente más corriente por R1 menor elegir (digamos 6.8KOhm) pero he encontrado que esta configuración funciona bien para mí como obtener corriente a través de R1 hasta 1mA y no grabar mi LED en cualquier posición del condensador de ajuste y potenciómetro. Bajando R1 se le quema los LEDs de risc.
Ajuste de la intensidad de la luz se hace con el potenciómetro. La salida del circuito (soporte de contactos - lagartos) anda de par de volts hasta 9V que suficiente para ejecutar tres LEDs en serie.
Cuando se dibujan todo lo grabado y tenga cuidado de no inhalar los vapores provenientes de la aguafuerte (es decir, ponerlo en alguna parte fuera y ver una película - tiempo necesario para completar la etch).
