Paso 3: electrónica

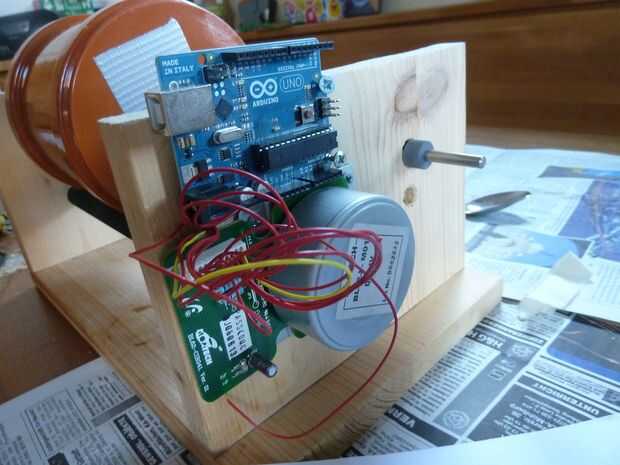

El controler del motor necesita una señal de reloj para mantener su velocidad constante. La solución más económica sería utilizar NE555 o algo similar para generar un reloj alrededor de 500-1000 Hz, pero usé un arduino abandonado para esto. Tal vez puedo agregar el sentido después de algunos minutos para obtener un mejor resultado.
El controler del motor tiene 10 PINs:
1: CW/CCW cambiar la dirección del motor. Conectar a GND o a un PIN de tu Arduino
2: señal de reloj CLK para fijar la velocidad deseada del motor. Alrededor de 400 a 1000 Hz.
3: ya no necesitamos esto.
4: Inicio necesitamos un solo pulso aquí para arrancar el motor. Conectar al arduino
5: 5V conectar a 5V de arduino
6: conexión a tierra de señal SG conectar a GND de arduino
7, 8: PG potencia suelo conectar a GND de arduino
9,10: alimentación de 24V para el motor. Conectar con VIN en la placa de arduino, a continuación, usted puede suministrar arduino y motor con una alimentación de 12V solo.
