Paso 9: Configuración (o formar) los alambres de gran

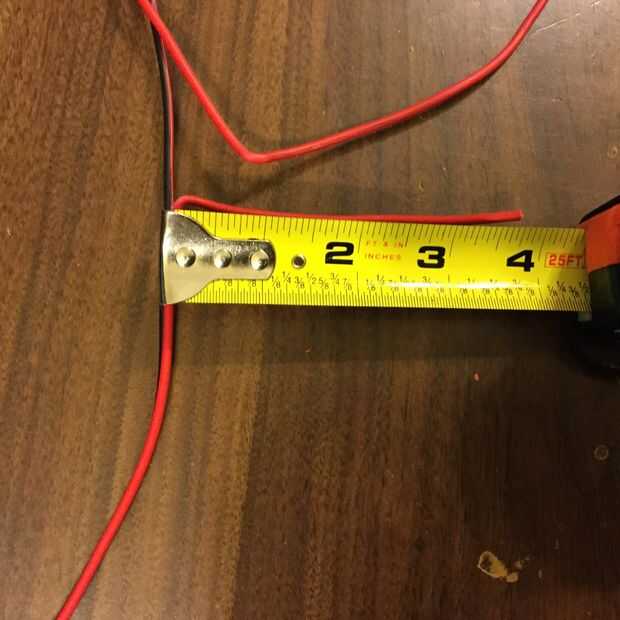

Corte el alambre de la siguiente forma y dimensiones de la forma y con 2 metros como plantilla. (ver foto)
Tenga en cuenta que solo corta el cable rojo, no el negro grande uno.

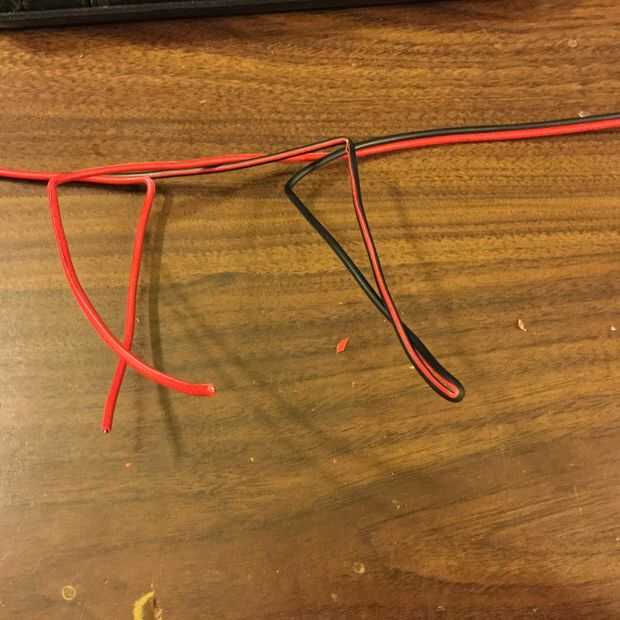

Cuando haya terminado de doblar, prueba en metros, mantener doblar y dar forma hasta si cabe como se muestra. (ver foto)
Puntos a destacar:
1 / cada final es aproximadamente 0,25 pulgadas más larga para poder hacer la conexión, pero no demasiado!
2 / cable rojo grande la del lado izquierdo del cable va a la terminal superior (10ADC) del medidor de mano izquierda. (ver foto)
3 / cable el rojo grande de la mano derecha del cable va a la terminal del fondo (COM) del medidor de mano izquierda. (ver foto)
4 / el negro grande se coloca el alambre, al final del bucle llegando a la terminal inferior (COM) del medidor de mano derecha. (ver foto)
Despues gritando y gritando a lo estúpido y varias reformas del cable, usted conseguirá correcto. Este es mi 5 º vatímetro, así me estoy poniendo bastante bueno!
