Paso 12: Preparación para soldar y luego soldar los cables
Ahora es el momento para preparar placas de circuito impreso para soldar.

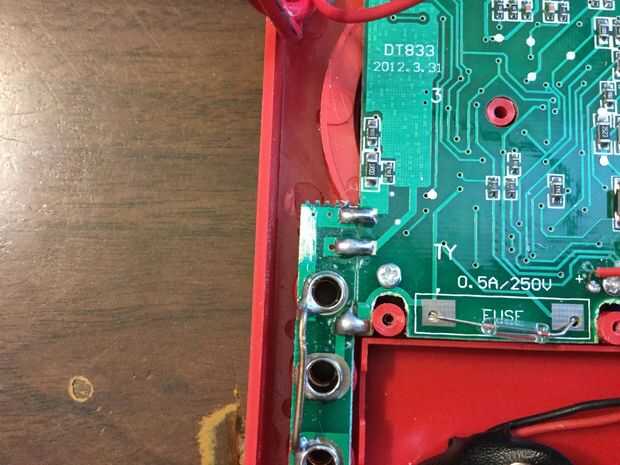

1 usando un cuchillo afilado Retire resistir verde soldadura de la zona terminal 10ADC en el medidor de mano izquierda. (ver foto)

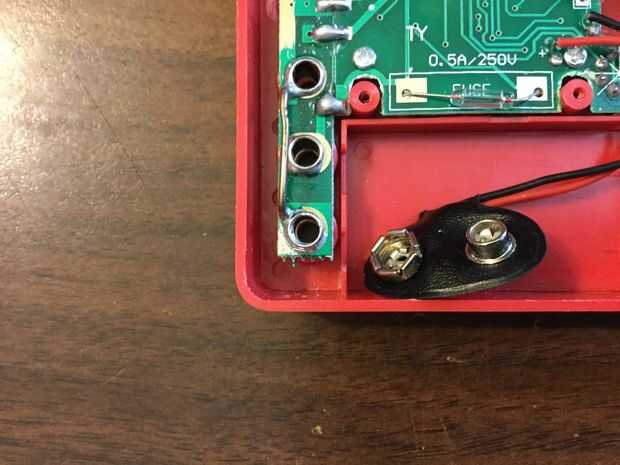

2 usando un cuchillo afilado Retire resistir verde soldadura de la zona terminal de COM en el medidor de mano izquierda. (ver foto).
3 usando un cuchillo afilado Retire resistir verde soldadura de la zona terminal de COM en el medidor de mano derecha. (ver foto)

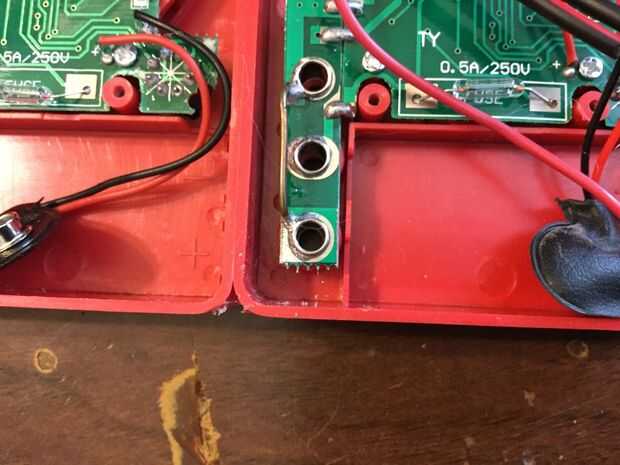

4 / lata las áreas a la que han despojado, 10ADC, COM (izquierda) y COM (derecha) que seguro que son rápidos, para que no se derretirá la caja del medidor (ver foto)
Ahora para la parte de soldadura:
5 vestido pelados del cable negro grande bucle y cúbralo de estaño. (ver foto)

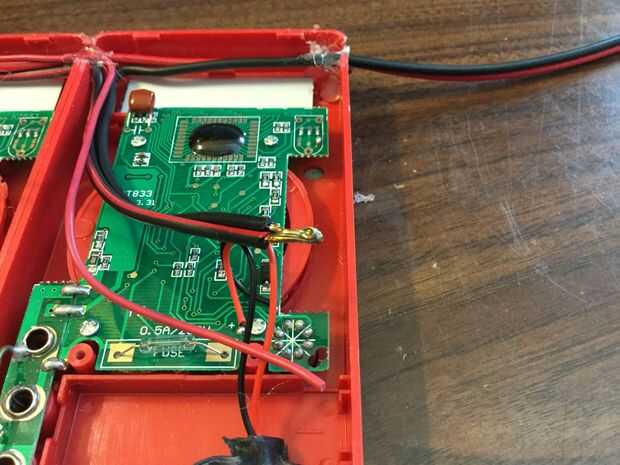

6 / ahora el lazo negro grande a la terminal del metro COM mano derecha lado de la soldadura. (ver foto)
7 / trim y el alambre fino, la tira en el medidor del lado de mano derecha, después cúbralo de estaño. (ver foto)

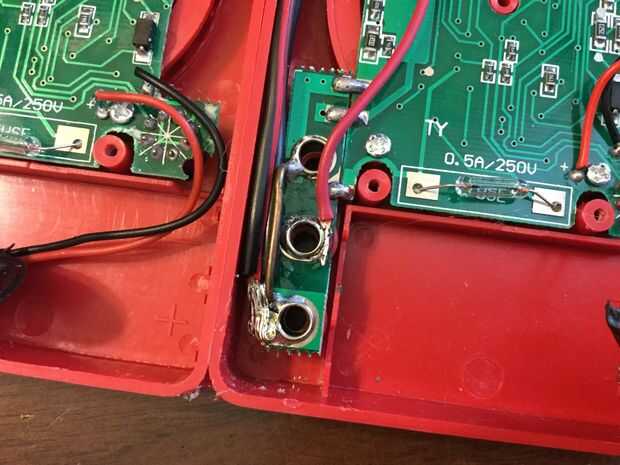

8 / Ahora soldar el cablecillo para el medidor del lado de mano derecha VΩmA terminal. (ver foto)

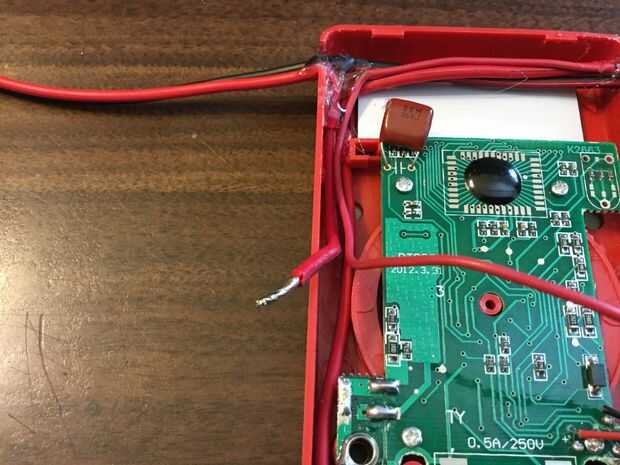

9 / corte y pele el alambre rojo de la conexión del lado de mano derecha (uno más), después cúbralo de estaño.

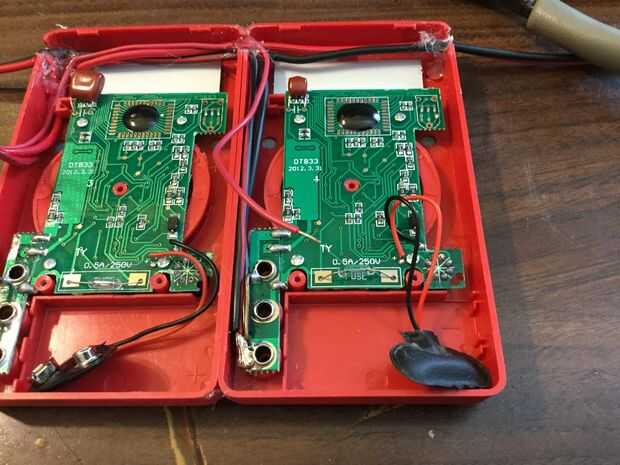

10 / ahora, suelde el cable rojo de la conexión del lado de mano derecha mano izquierda lado metro COM terminal. (ver foto)
9 / corte y pele el alambre rojo de la conexión del lado de mano izquierda (uno menos), después cúbralo de estaño. (ver foto)

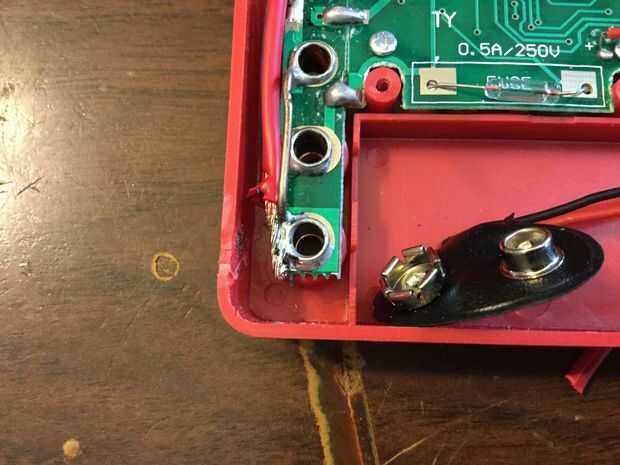

10 / ahora, suelde el cable rojo de la conexión del lado de mano izquierda con la mano izquierda lado metro 10ADC terminal (ver foto)
11 / trim y el alambre fino, la tira en el medidor del lado de mano izquierda, después cúbralo de estaño. (ver foto)

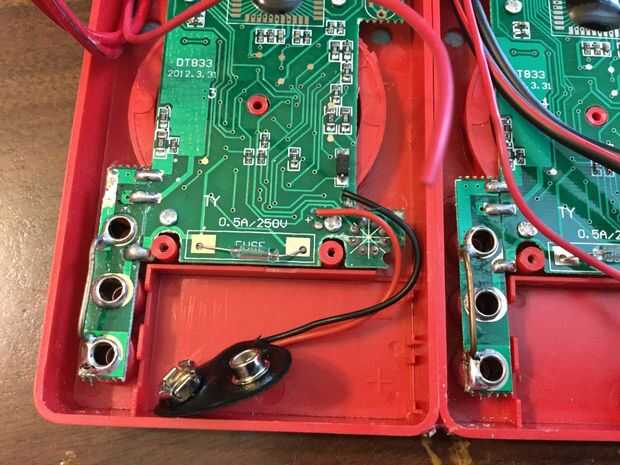

12 / ahora, suelde el cable delgado a la terminal de metro COM lado izquierdo, teniendo cuidado de no desoldar el cable rojo. (ver foto)
